molex | フラットフレキシブルケーブル(FFC)ソリューション
商品基礎情報
コネクタ・ケーブルだけではないmolexの製品ラインアップ
●molexの多彩な製品ラインアップ
molexでは、10万品種以上の製品ラインアップを保有しております。
基板間や装置間を接続するコネクタ・ケーブルでよく知られているmolexですが、現在では静電容量タッチシートやメンブレンスイッチ、FPCアッセンブリ製品やFFCケーブル製品も取り揃えております。

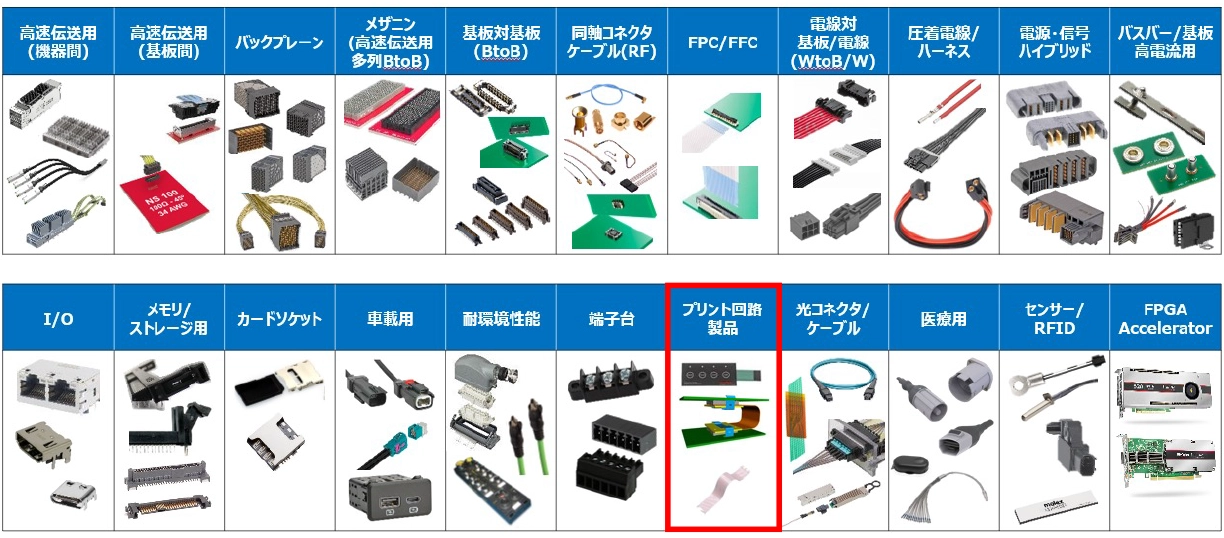

molexカテゴリ別製品ラインアップ
本ページでは、上記ラインアップの中でフレキシブルプリント基板(FPC)についてご紹介していきます。

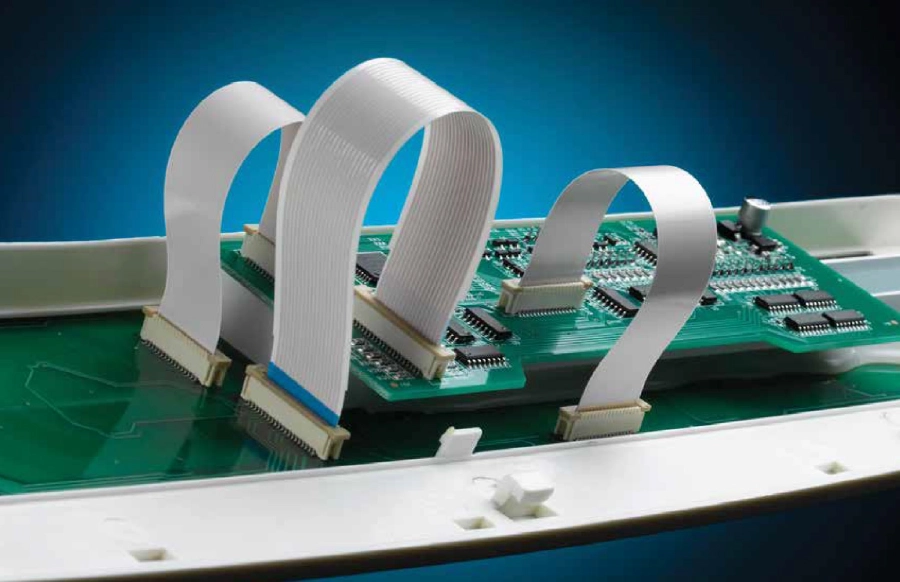

molexのフラットフレキシブルケーブル(FFC)ソリューション
●FFCの市場動向
電子機器の小型化や自動車の電動化を背景に、FFCの需要が拡大しています。
そして、省スペース化や優れた柔軟性、過酷な環境に耐える耐久性を備えた接続ソリューションへのニーズが高まっており、FFCへ注目が集まっています。
molexでは、Premo-Flexというブランド名でFFCケーブルを提供しており、標準的な製品から高温、高屈曲製品など幅広いフレキシブル回路ソリューションを提供してきた実績があり、お客様のニーズに対応した製品をご提案いたします。
●molexのFFCソリューションの特徴（強み）
豊富なラインアップ
- 幅白いピッチサイズと極数
0.25mm、0.30mm、0.40mm、0.50mm、1.00mmまで、アプリケーションのサイズに応じた多様なピッチを展開しています。 - 用途に合わせた専用シリーズ
下記のようなテーマごとに様々な製品ラインアップを取り揃えています。
| テーマ | molexシリーズ名（例） | 技術的な特徴 | 製品画像 |
| 高温対応 | 15120シリーズ | 最高+136℃の環境で168時間耐えることができる 高性能ソリューション |
 |
| 高速伝送 | 15011シリーズ | HDMI（100Ω）やUSB（90Ω）プロトコルのインピーダンス整合に対応し、最大30Gbpsのデータ転送速度をサポート |  |
| 超小型化 | 15014、15015、15031、 15032シリーズ |
限られたスペースの設計を容易にする0.25mmや 0.30mmピッチの極小サイズ |
 |
| 高い柔軟性と耐久性 | 15166、15167、 15168シリーズ |
最大500万回の屈曲寿命を実現 |  |
| DIRECT TO BOARD | 15061、15067シリーズ |
コネクターを使用せず基板へ直接はんだ付けが可能 高い耐振動性および耐屈曲性 |
 |
| EMIシールド | 15061、15067シリーズ | 電磁波干渉（EMI）から信号を保護するシールド付きオプションを提供 |  |
●採用事例・用途
molexのフラットフレキシブルケーブル(FFC)は、主に以下の4大市場（医療、車載、民生、産機）を中心に広く採用されています 。
| 採用市場 | 具体的な用途 | 代表的な採用/検討事例・独自の強み |
| 医療・ヘルスケア （MedTech） |
・携帯型超音波診断装置 ・患者モニタリング機器、インスリンポンプ ・手術用ロボット機器 ・医療用ウェアラブル端末 |
【可動部・ポータブル機器での接続】 持ち運びや落下の衝撃リスクがある携帯型の診断装置や、手術用ロボットアームなどの連続的な屈曲が求められる部位への配線に対して、最大500万回の屈曲サイクル寿命を実現している製品を提案。 |
| 自動車・モビリティ （Automotive） |
・カーナビゲーション、ディスプレイオーディオ ・EV（電気自動車）、車内照明 |
【高振動・高温環境での接続】 走行時の激しい振動や衝撃にさらされる車載ディスプレイや、高温になりやすいダッシュボード周辺の基板間接続に対して、優れた保持力を有するmolex製品により、衝撃や振動による抜け防止を実現。 |
| 民生機器・モバイル・家電 (Consumer & Appliances) |
・ドローン ・携帯型ゲーム機 ・スマートフォン、タブレット、VR/AR |
【省スペース・動的環境での接続】 ドローンのカメラ可動部や、極小スペースへの高密度配線が必要なスマートフォン、スマートウォッチなどのウェアラブル端末内部に、0.25mmピッチなどの機器の小型化に貢献する製品を提案。 |
| 産業機器・データ通信 (Industrial & Datacom) |
・産業用ロボット ・PC、プリンター、スキャナー ・発電機、冷却システム |
【高速通信・互換性活用での接続】 産業用ロボットの多関節部における配線や、データセンターのサーバー内部における大容量・高速データ転送を伴う接続に対し、高い信号品質を有するmolex製品を提案。 |

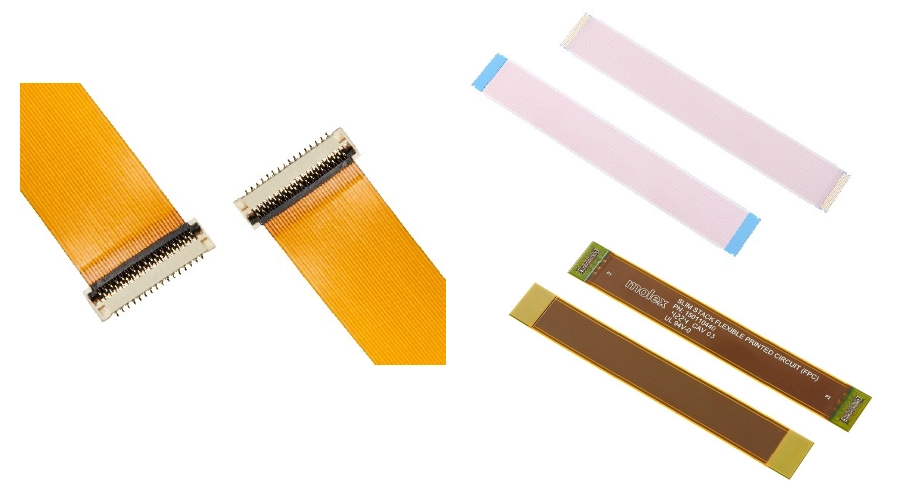

●提供製品イメージ
本製品カテゴリはお客様ご要求に基づきカスタムで開発を行う製品となります。
ご興味ございましたら、弊社営業担当やページ上段のお問合せフォームよりご連絡ください。
