Amplitude | フェムト秒レーザー：高精度かつ加工時間の短縮に貢献するFemtoTrig®（リアル・パルスオンデマンド機能）のご紹介
特許取得！FemtoTrig®の「リアル・パルスオンデマンド」とは
加工速度に合わせて周波数とパルスエネルギーを自動調整
加工速度の変化に合わせてレーザーの周波数を自動調整し加工ピッチを一定に維持するPOD（Pulse on Demand）機能。
直線と曲線の組み合わせで構成されている加工軌跡の場合、曲線部の加工品質を向上させるために必須の機能です。

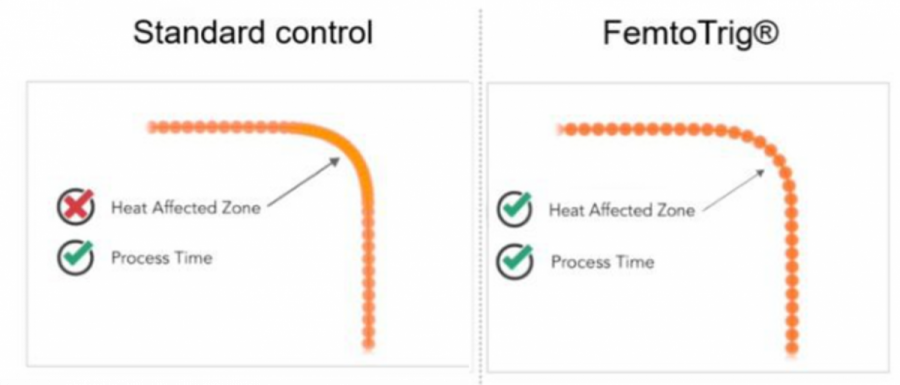

しかしピッチを一定にできても、周波数の違いによるパルスエネルギーの変化（周波数が低くなるほどパルスエネルギーは高くなる）により曲線部では熱影響が出てしまう傾向があります。

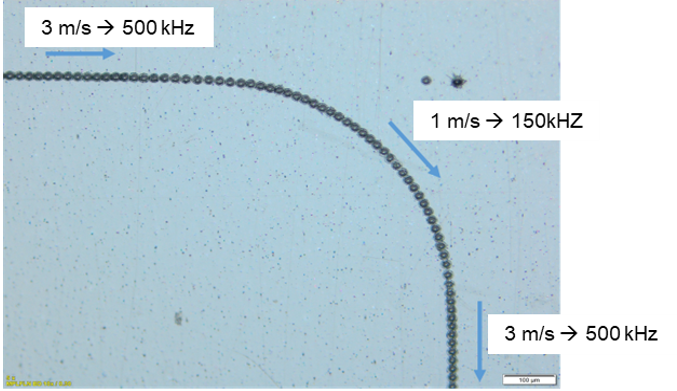

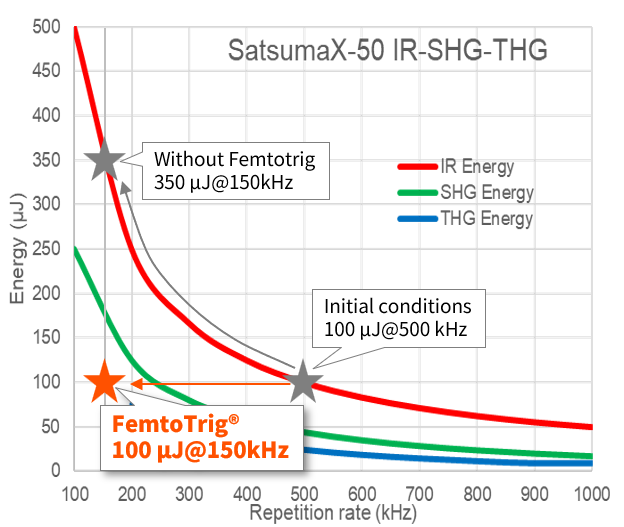

例えば、500kHzで直線加工を行う加工の場合、曲線部での減速に合わせて周波数（Repetition rate）を150kHzに下げてピッチを一定にしたとしても、パルスエネルギーが3.5倍の350μJにまで急上昇します。これにより加工品質の低下（穴径や深さの変化、バリの増大、焼け・焦げの発生など）に繋がります。
AmplitudeのFemtoTrig®は「周波数の自動調整」に加え、Amplitude独自技術により「パルスエネルギーの自動調整」も同時に行うことで、加減速域でも加工状態を一定に保つことが可能になります。（上記の例では、500kHz（100μJ）を150kHzに下げたとしても、100μJのパルスエネルギーを維持）
さらに、Amplitude社特許技術によりパルスエネルギーだけでなくパルス幅やビーム形状までも一定に保つことができ、さらなる加工品質の向上を実現します！従来のPOD制御を超えた「リアル・パルスオンデマンド」を是非お試しください。

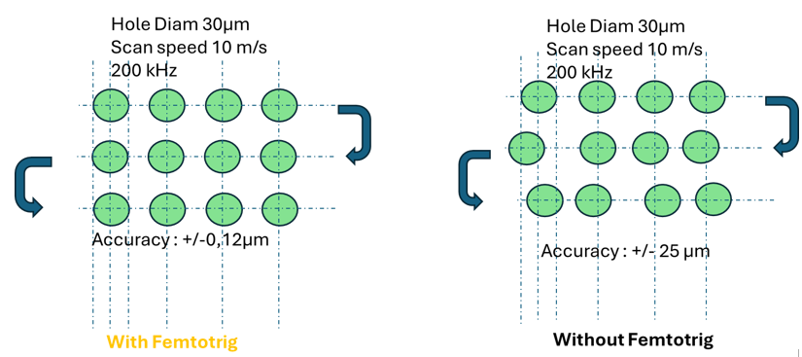

LIPSS（ナノ周期構造）加工にも最適！制御遅延を最小限に抑えた高精度な制御技術
トリガー遅延1μsec未満、ジッター25nsecの低遅延制御
POD制御を行う上で避けられないのが制御遅延という問題。この遅延には「トリガー遅延」と「ジッター」の2種類が存在します。
AmplitudeのFemtoTrig®は、スキャナーから受信したTTL信号で高速動作が可能なパルスピッカーを制御することで、低遅延での動作が可能です。
 |
 |
| ・トリガー遅延：1μsec未満（固定） | ・ジッター：25nsec（固定） |
外部トリガーによる始点・終点の位置制御にも
LIPSS加工のように加工位置を厳密に合わせる必要がある場合でも、外部トリガー信号に対して低遅延で動作するFemtoTrig®は最適です。
AMPLITUDE社フェムト秒レーザー発振器のご紹介

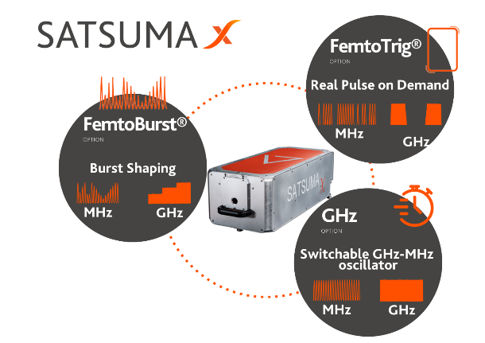

最新のフラッグシップモデルーSatsuma X
2024年にリリースされたSatsuma Xは、各種バーストモードのほか様々なオプションをご用意しております。
- ロングGHzバースト
1.28GHzの超高速パルス発振。最大6000バーストのロングGHzバーストにより、「フェムト秒レーザーの加工品質で、ナノ秒レーザーのスループット」を実現します。
- FemtoBurst
FemtoBurstはバースト波形を制御し、フラットやライジング（右肩上がり）など任意のバースト波形を実現することができます。
- SuperBurst
バースト発振時、一連のバーストでのトータルエネルギーがバースト分割前のシングルパルスでのパルスエネルギーを上回る機能です。これにより加工効率の向上が期待できます。
- 波長変換ユニット
IR波長だけでなく、SHG（Green）、THG（UV）の波長変換モジュールを追加できます。
よくあるご質問
Q：パルスオンデマンドとは何ですか？
A：パルスオンデマンド（Pulse on Demand：POD）は直訳すると「必要な時にレーザーパルス」を照射すること。つまり、スキャナーなどの加減速などに応じてレーザーパルスを制御することを指します。一般的にはスキャナーなどからレーザー発振器に速度情報が送られ、その情報に基づいてレーザーパルスを制御します。
Q：FemtoTrig®は標準機能ですか？
A：有償オプションとなります。Amplitude社はGHzバーストやFemtoTrigといったほとんどの機能をオプションとして要（有償）／不要を選択できるようになっています。これにより、必要な機能のみをお求めやすい価格でご提供することが可能です。
Q：対応するガルバノ機種、もしくは推奨機種はありますか？
A：Scanlab社のRTC6、RAYLASE社のSP-ICE-3、その他Novanta社やAerotech社のスキャナーとの動作を確認しております。確認をご希望の機種がございましたらお問い合わせください。
Q：デモは可能ですか？
A：最新モデルのSatsuma X（フルオプション搭載）をお貸出し可能です。詳細はお問い合わせください。
Q：FemtoTrig®搭載モデルの価格を教えてほしい
A：モデルやオプションによって異なりますので、お気軽にお問い合わせください。
