ご採用事例：八光オートメーション株式会社様 ～ミリ波 CT スキャナー VisibleSense～

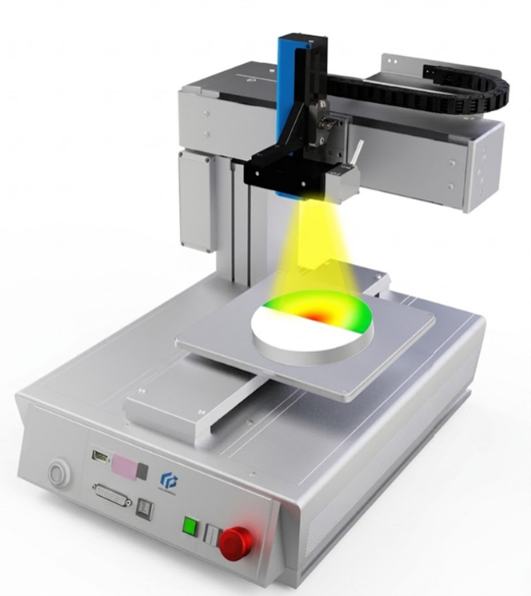

八光オートメーション株式会社様に弊社取扱のミリ波レーダーソリューションをご活用いただき、ミリ波CTスキャナー「Visible Sense」を開発いただきました。成型品の密度分布を非破壊で可視化することができ、製造プロセスの最適化に貢献します。

VisibleSenseは、ミリ波を計測対象物に照射し、反射波を独自の信号処理技術で解析することで、物質内部の密度分布を可視化します。

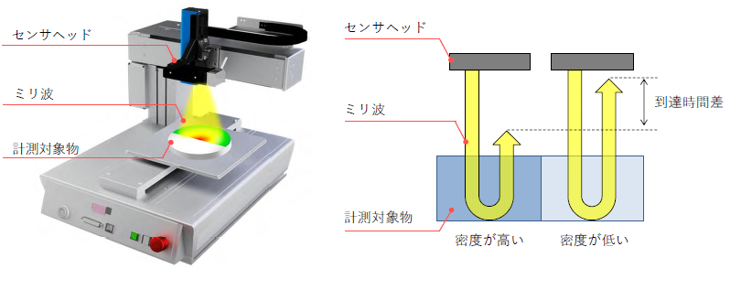

ミリ波は物質内部を透過しつつ、異なる物質の境界面で反射する特性を持ちます。また、物質内部を伝搬するミリ波は密度に応じて波長が変化し、これが到達時間の差として現れます。同一物質内での到達時間の差は密度の違いを示しており、この現象を利用することで非破壊・非接触で密度分布を正確に検査できます。

密度計測のイメージ

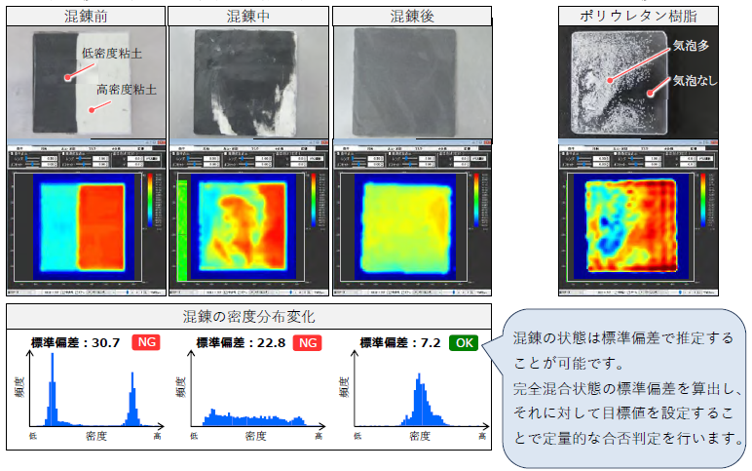

・混錬の検査(密度の異なる粘土)、気泡の検査(ポリウレタン樹脂)

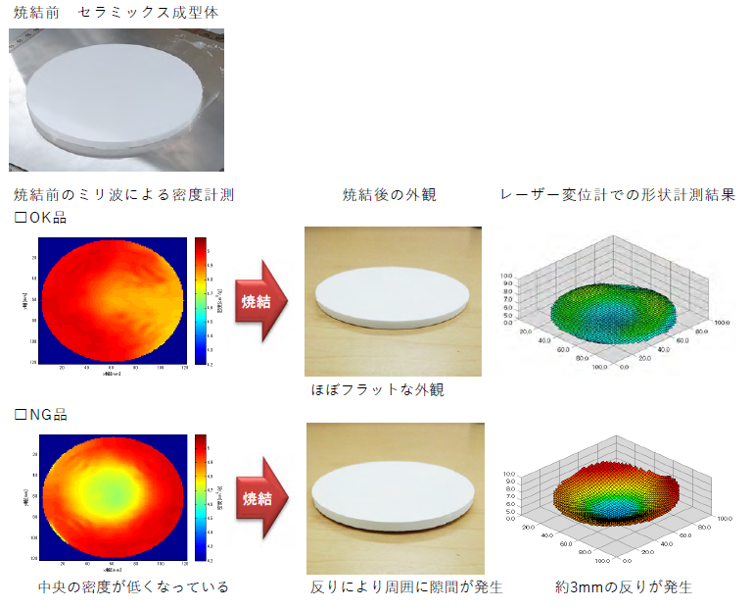

・焼結前セラミックス成型体の検査

VisibleSense本体をPCにUSBケーブルで繋ぐだけで、すぐ計測が可能です。また、Modbus*やMCプロトコル*方式に対応し、Ethernet経由でPLCとコマンドや計測結果のやり取りが可能です。

*ModbusはSchneider Electricの登録商標です。
*MCプロトコル：MELSECコミュニケーションプロトコル  MELSECは三菱電機株式会社の登録商標です。
