MPS USB Power Delivery ソリューション(2/3)


MPS Solution 2:USB PD用電源ICのラインアップ
多様な入出力条件に対応できる電源ICを用意
USB PDは、最大100Wまで対応可能ですが、そのためには100Wを出力できる電源ICを使用する必要があります。また、Power Rulesでは、出力する電力の大きさによって出力電圧を可変するため、USB PD用の電源を生成する電源ICは、非常に大きな要望に応える必要があります。
MPS社は、USB PDで電源部に要求される仕様を満たした電源ICのラインナップを用意しています。

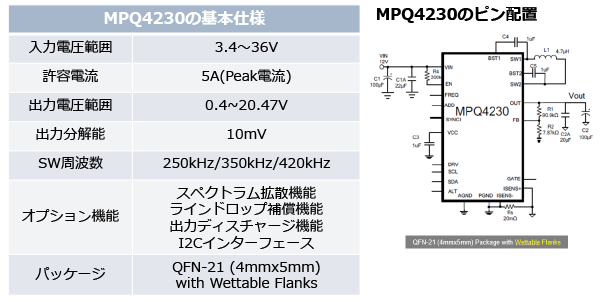

最大60Wまで出力可能な昇降圧電源ICのMPQ4230

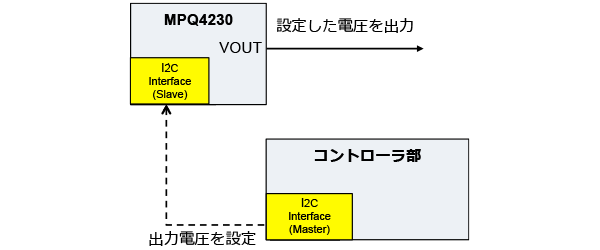

I2C通信によって出力電圧を可変
MPQ4230は、I2C Interfaceを利用して動作中でも簡単に出力電圧を変更できます。
そのため、送電/受電側のネゴシエーション後に出力するべき電圧が決定した段階で簡単に出力電圧を変更できます。

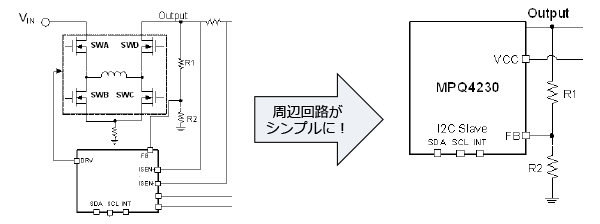

非常にシンプルな電源回路
MPQ4230は、昇降圧トポロジを内蔵した電源ICですが、4つのFETを内蔵しているため複雑な回路やレイアウト設計が不要です。
そのため、USB PD用の電源を周辺部品含めて、非常にシンプルな回路で構成できます。
すぐに評価できるMPQ4230の評価ボード
すぐに評価が始められる評価ボードと無償サンプルの提供が可能です。
下記の申し込みフォームより、「無償サンプル希望」とお問い合わせください。

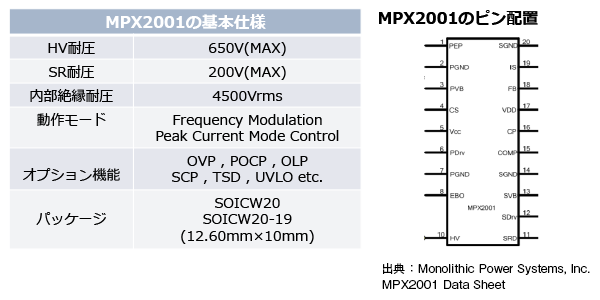

AC/DC用コントローラICのMPX2001
All In OneフライバックコントローラIC

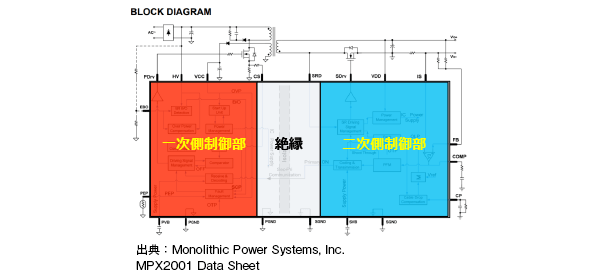

MPX2001は、一次側FET制御部と二次側フィードバック部を1つのチップに内蔵したフライバック用のコントローラICです。IC内部で絶縁されているため、従来のようにフォトカプラ等を介して、二次側の出力電圧をフィードバックする回路が不要のため、周辺回路を含めた回路設計がよりシンプルです。
すぐに評価できるMPX2001の評価ボード
すぐに評価が始められる評価ボードと無償サンプルの提供が可能です。
下記の申し込みフォームより、「無償サンプル希望」とお問い合わせください。
