はじめての電源（2/2）

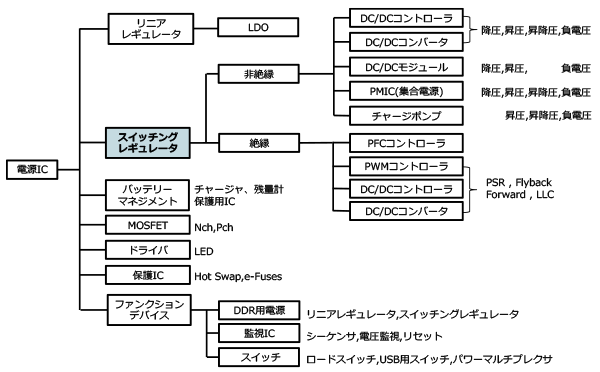

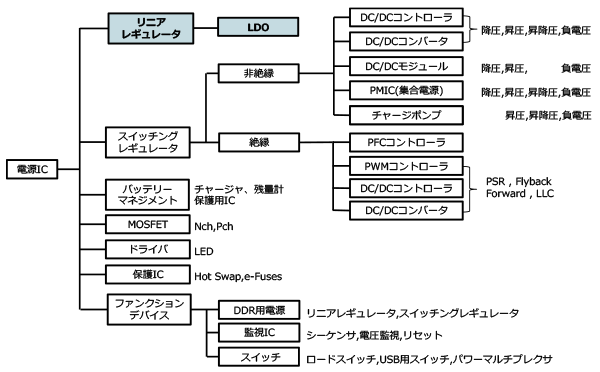

リニアレギュレータ
リニアレギュレータとは？
- リニアレギュレータはインダクタを使用せずに、入力電圧を出力電圧へ電圧変換します。
- IC内部のトランジスタを使用して動作します。
- 出力電力の範囲は、1[W]以下の範囲をターゲットとしています。
どのような負荷に接続されるか？
- リニアレギュレータの出力電圧はゆらぎ（リップルノイズ）を抑えたICが多いため、電源ノイズを気にする部分に使用します。
- アプリケーションとしては、アナログ回路（ADコンバータ、DAコンバータ）、デジタル回路（SerDes、FPGA、DSP）などに使用されます。

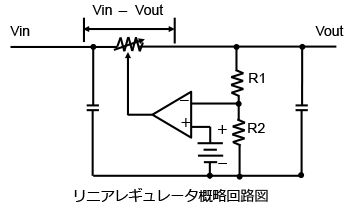

リニアレギュレータ概略回路図
IC内部に入っている抵抗値を変化させて、出力電圧を一定に保っています。一般的にこの抵抗の役割をトランジスタが担っています。

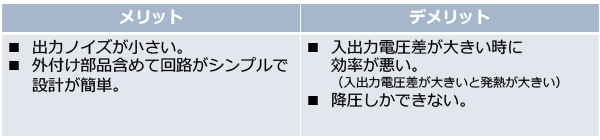

発熱について
・発熱（損失）は (Vin-Vout) x Ioutの式で確認できます。
・Vin=5[V]、Vout=2.5[V]、Iout=1[A]の時、上記の式から
(5-2.5) x 1=2.5[W]の電力を抵抗で熱として消費します。

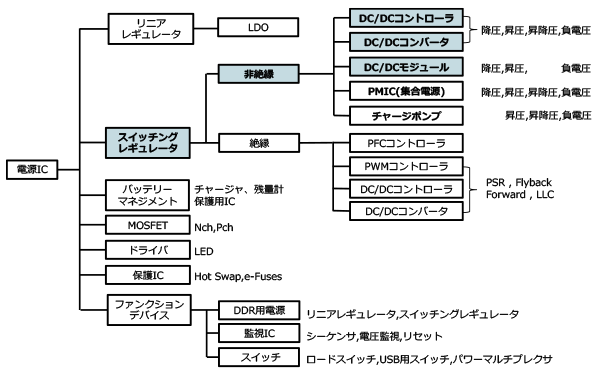

スイッチングレギュレータ
スイッチングレギュレータとは？
- スイッチングレギュレータは、スイッチをON/OFFさせてトランス、インダクタ、コンデンサを使用して、入力電圧を出力電圧へ電圧変換します。
- スイッチングレギュレータには、非絶縁、絶縁があります。
- 出力電力の範囲は、1[W]以上の範囲をターゲットとしています。
どのような負荷に接続されるか？

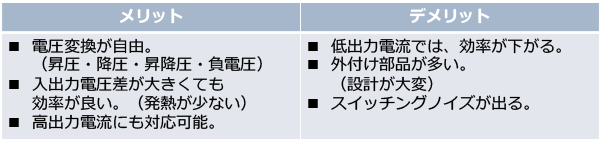

- スイッチングレギュレータは、入出力電圧差が大きくても効率よく動作するため、リニアレギュレータの様に特定の制約事項のない電源として使用します。
- アプリケーションとしては全ての製品になります。

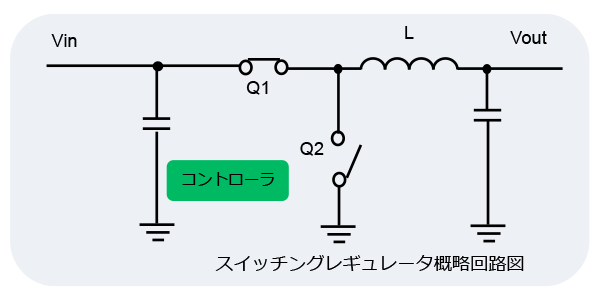

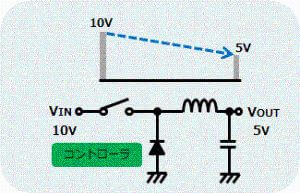

降圧スイッチングレギュレータ概略回路図

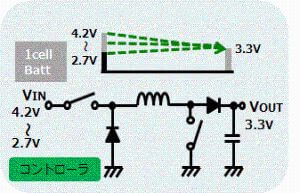

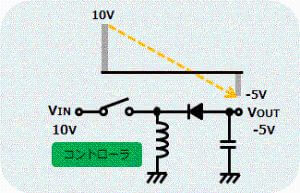

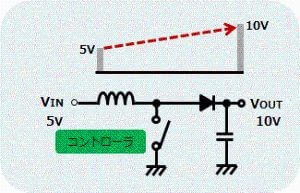

非絶縁制御トポロジの種類
非絶縁制御トポロジとして、入出力電圧の関係から主に4種類に分類できます。
製品の代表的である DC/DCコントローラ、DC/DCコンバータ、DC/DCモジュールについて説明します。
DC/DCコントローラとは？
IC内部にはゲートドライブを内蔵しています。MOSFET、インダクタは外付けで構成します。

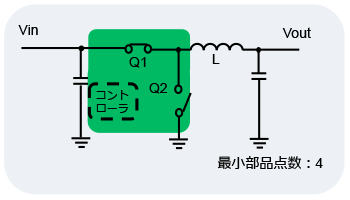

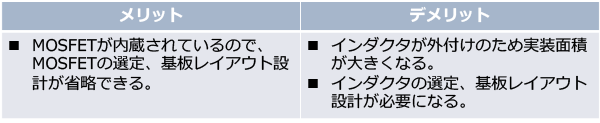

DC/DCコンバータとは？
●IC内部にコントローラ、MOSFETを内蔵しています。
●インダクタは外付けで構成します。

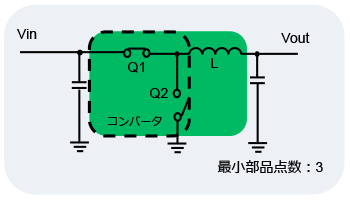

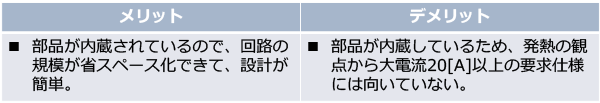

DC/DCモジュールとは？
●IC内部にコンバータ、インダクタを内蔵して1チップで構成しています。

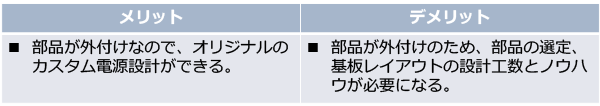

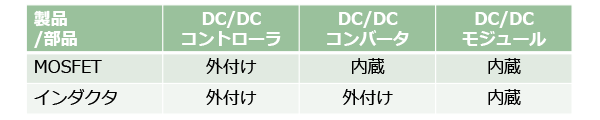

一覧表にすると

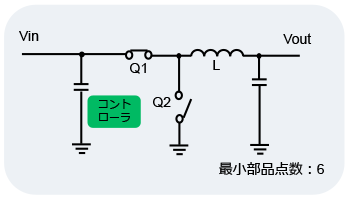

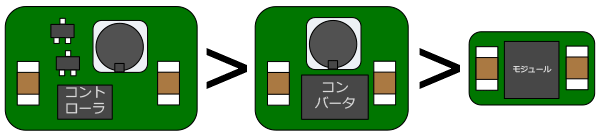

基板実装面積を比較すると
- 周辺部品が内蔵されることで、基板面積を小さくすることができます。
- 部品点数が少なくなると部品選定、レイアウトにかかる工数を削減することができます。
