はじめてのNAND フラッシュメモリ　Part1　～メモリ基礎編～

まずはじめに、メモリの役割とは一体どんなものなのでしょうか？

デジタル機器を構成する半導体ICの中で、デジタル情報の記憶や保存などを担うのがメモリICです。
マイクロプロセッサやマイクロコントローラなどを中核とするシステムでは、
CPUに近い (高速I/Fを必要とする)側から、以下２種類のメモリに分類されます。
・CPUを動かすプログラムやプログラムが扱うデータなどを一時的に記憶しておくメモリ（メイン・メモリ）
・プログラムを記憶したり、データを記憶するメモリ（ストレージ・メモリ）

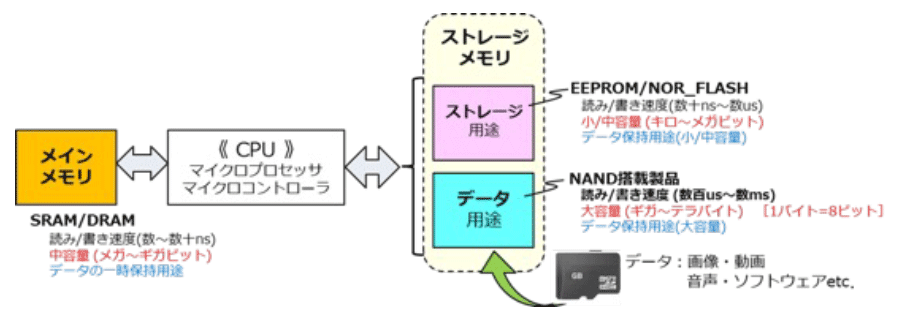

Memory ICの機能分類

メモリの種類には、どのようなものがあるでしょうか？

• RAM (ラム：ランダム アクセス メモリ)
  電源を切るとデータが消える（揮発性）
  データのWrite/Erase回数制限なし
  ランダムなアドレスのアクセスが速い
• ROM (ロム：リード オンリー メモリ)
  電源を切ってもデータは消えない（不揮発性）
  データのWrite/Erase回数に制限あり
  ランダムなアドレスのアクセスが遅い（NOR>NAND）

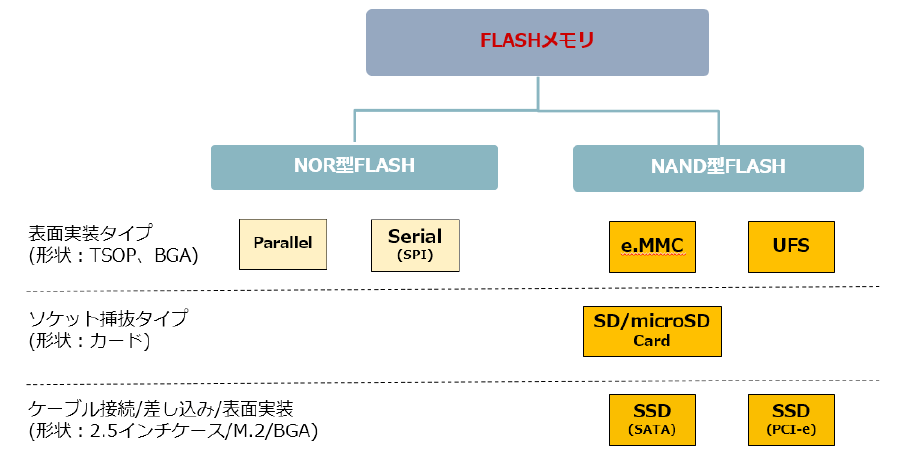

フラッシュメモリー製品の体系図

・以降のページで、NANDフラッシュメモリ製品の説明をします。

フラッシュメモリの種類には、どのようなものがあるでしょうか？

• NOR FLASH (ノア フラッシュ メモリ)
  用途：NANDに比べて、CPUから高速でデータにアクセスが可能なため、CPU起動用データ(Bootデータ)や小容量のデータ保持に多く採用されています。
  インターフェイスは、大きく分けてクロック有/無の２種類のインターフェイスがあります
  • 非同期式パラレルノア（I/F：ｘ８、ｘ１６ I/O）
  • 同期式シリアルノア（I/F : SPI、Octal、Hyperなど）
• NAND FLASH (ナンド フラッシュ メモリ)
  用途：NAND最大の特徴は、メモリの中で最大の容量でかつ低価格なデバイスであることです。
  また、シリアルデータの転送レートは速いため、大きなデータの書き込みや読み出しに適したデバイスです。
  NANDフラッシュは、一般にNANDコントローラ＋ファームウェア(NAND制御プログラム)＋NANDの構成で製品化され、インターフェイスも規格化された使いやすいものになっています。

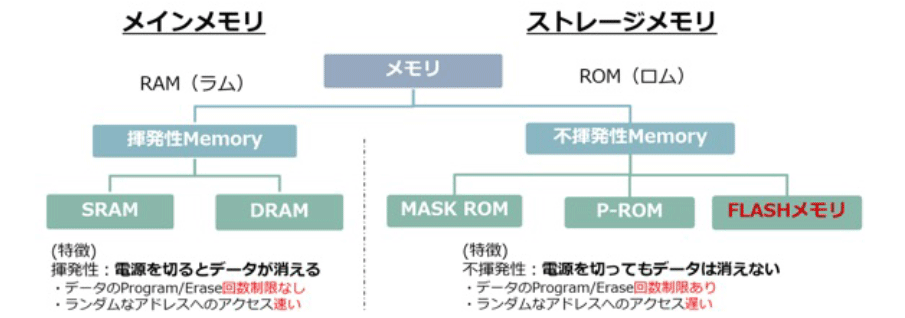

メモリー製品の体系図

・以降のページで、フラッシュメモリの説明をします。

フラッシュメモリを搭載した製品には、どのようなものがあるの？

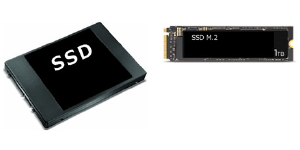

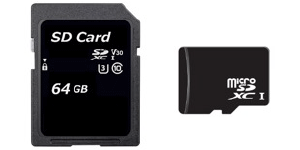

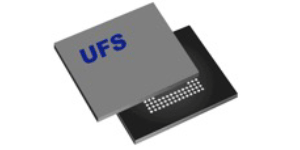

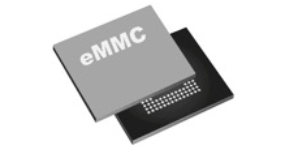

●NANDフラッシュを搭載した製品
NANDフラッシュメモリは、その特性を上手にコントロールして使う必要がありますが、ユーザーがNANDフラッシュを簡単に使うために、NANDフラッシュと専用のコントローラ（ファームウェア）を組み合わせた製品が準備されています。

次回Part2では、FLASHメモリの基礎について説明します。
