GOWIN USB SoftPhy Reference Design DK-Boardでの実装実験 – 1回目
この連載では、GOWIN Semiconductor（以下GOWIN社）社FPGAのUSB2.0 SoftPhy Reference Designについて、全4回に分けて紹介します。
ここでは、Reference Designのダウンロードからデザインの構築、評価ボードへの書き込み（実装）、そして最終的にPCのキー入力に連動してLEDを点灯させるまでの一連のフローをご体験いただけます。この動作は、GOWINのUSB2.0 SoftPhyおよびUSB Device Controllerが正しく機能していることの確かな証明となります。Device Controllerの後段ブロックである『usb fifo』の出力信号をLEDの制御に用いることで、PCとのUSB通信がボード内部で正常に確立・処理されている様子を視覚的にご確認いただけます。本デザインには、GOWIN社独自の『USB2.0 SoftPhy』および『USB CDC（Communication Device Class）』機能が実装されております。お客様の今後の製品開発において、これらの機能を導入する際の一助となれば幸いです。

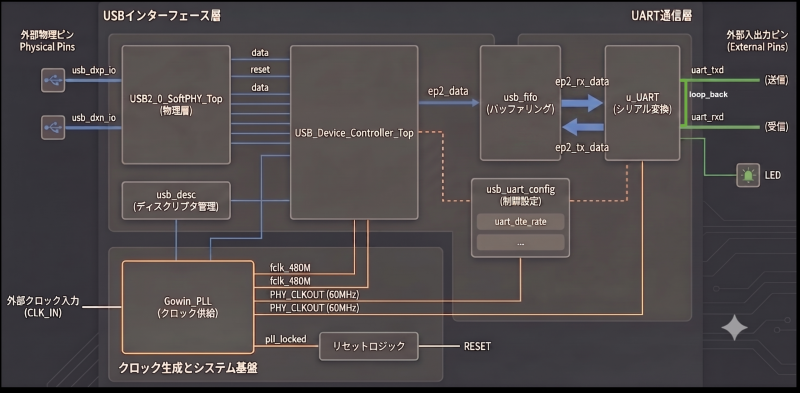

それでは、始めていきましょう！USB2.0 SoftPhy Reference Design構成図
このようなシステムで、PCと接続した基板のLEDをキーボードの数値入力値に従って点滅させることを目指します。
USB2.0 SoftPhy Reference Designのダウンロード

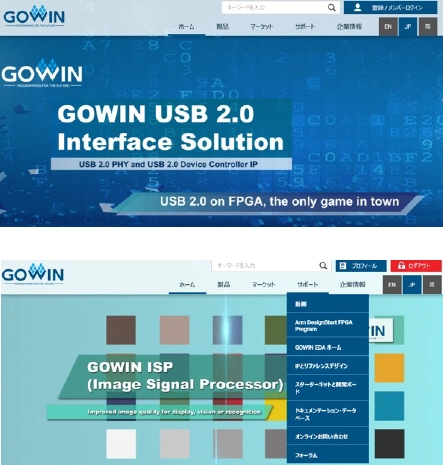

| GOWIN社のHomepageにアクセス https://www.gowinsemi.com/ja/ ●アカウントをお持ちの方はログインしてください 。  ●まだGOWINのアカウントをお持ちでない方は、ココにアクセスしてアカウントの取得をお願いします。 「サポート」から「IPとリファレンスデザイン」を選択 |
 |

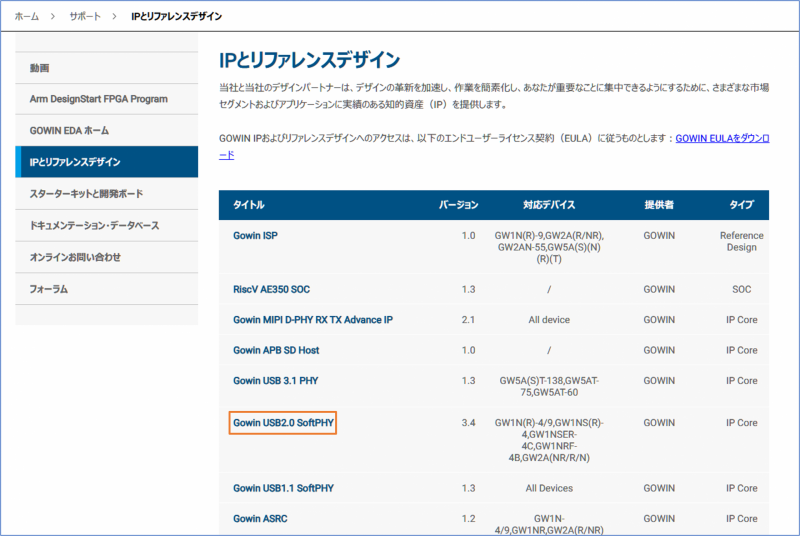

「IPとリファレンスデザイン」ページの「Gowin USB2.0 SoftPHY」を選択します。

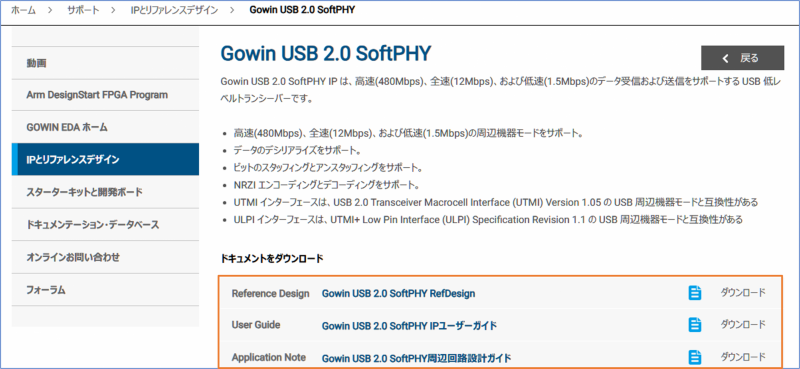

画面が切り替わりましたら、すべてのドキュメントをダウンロードしてください。
- 特にApplication Noteの『Gowin USB2.0 SoftPHY周辺回路図設計ガイド』は、基板設計を行う上で必要な事項が記載されていますので、ぜひご参照ください。
USB2.0 Reference Designの構築
Reference Designはアーカイブされているので、任意のWork Folderで解凍します。
解凍したReference DesignをGOWIN EDAに構築します。

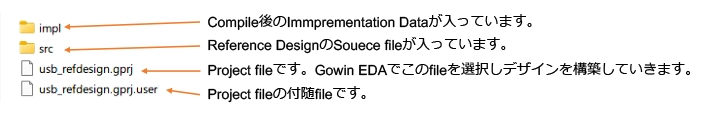

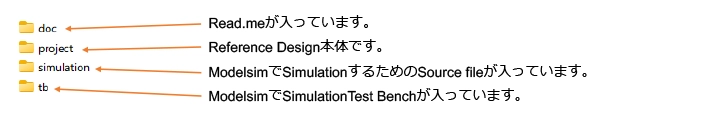

Reference Designのフォルダー構成
project folderにあるReference Design本体の構成

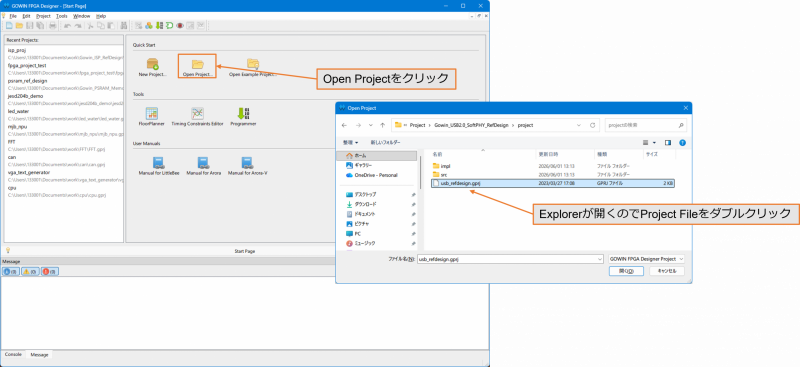

GOWIN EDAにReference Designを取り込みます。
Reference Designの取り込みが完了です。

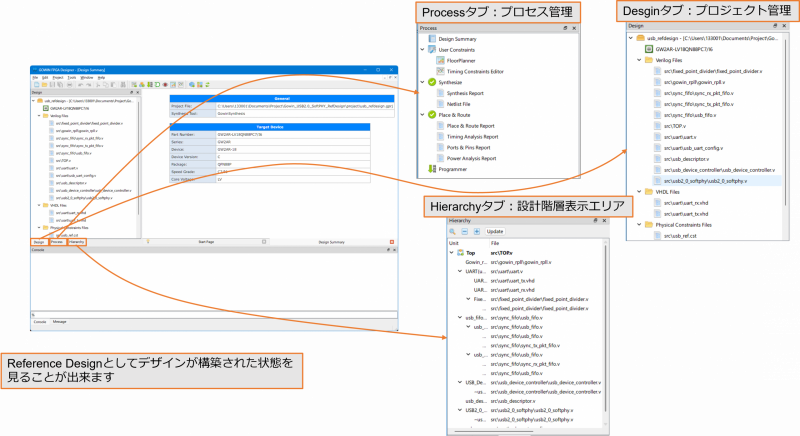

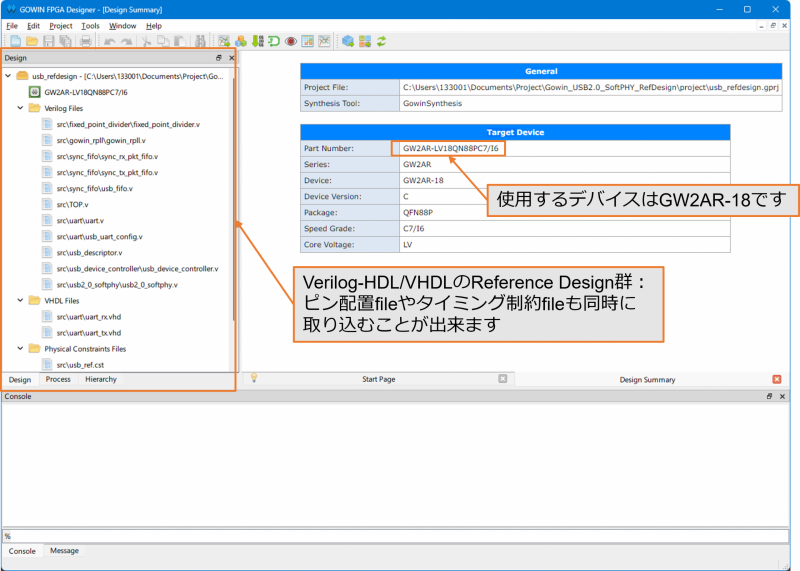

Reference Design取り込み後の状態です。
DesignタブにてSource Fileと使用IPを確認します。
USB2.0 Reference Designの構築：fixed_point_dividerの置き換え
fixed_point_divider（固定小数点割り算器）の置き換え
-
- fixed_point_dividerは現在のGOWIN FPGAでは廃止されているため、後継の”integer_division”に置き換えます。
- 手順
- IP Core Generator → DSP and Mathematics → Integer division

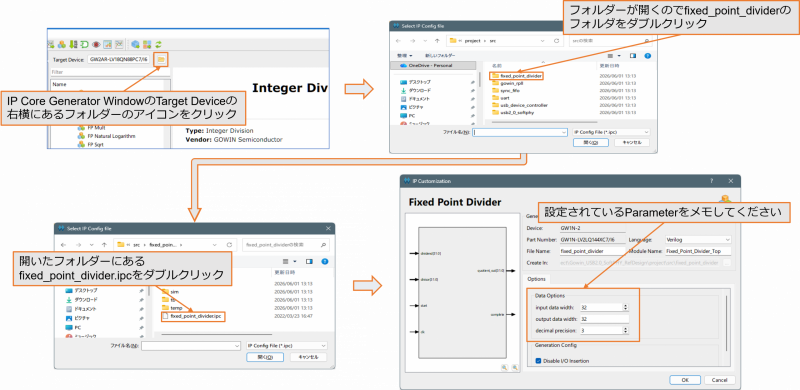

置き換えの前にfixed_point_dividerのParameterを調べ、Integer_divisionに反映します。
nteger Divisionの生成

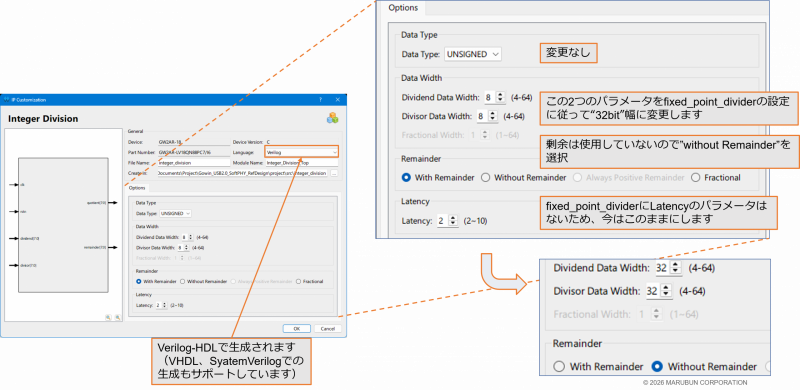

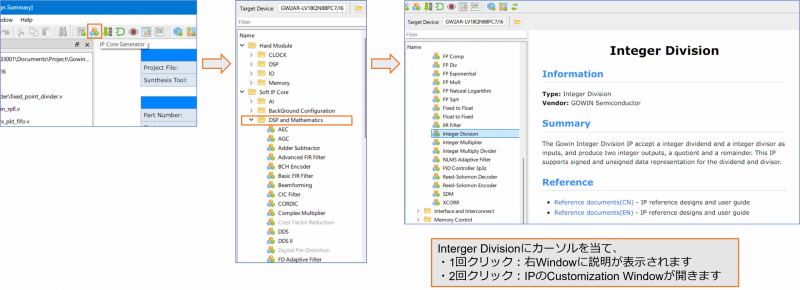

- GOWIN EDAから「IP Core Generator → DSP and Mathematics → Integer Division」で生成します。
- fixed_point_dividerの設定と同様に設定します。

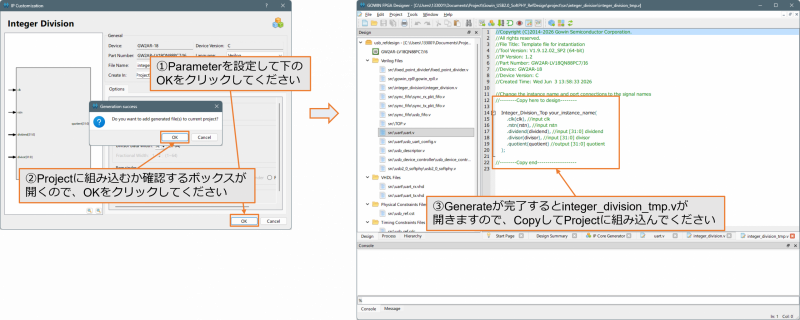

Integer Divisionを生成します

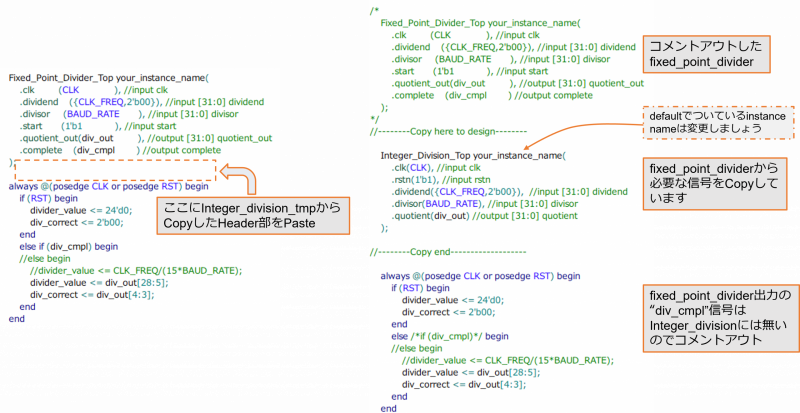

Projectへの組み込み
- fixed_point_dividerはuart BlockでBAUD_RATEの計算をしていますので、Integer Divisionもここに組み込みます。
おわりに
ここまででRefernce Designの取り込みと、fixed_point_dividerのInteger_divisionへの置き換えが完了しました。
次回（2回目）はReference Designの基板への書き込み（実装）と初期評価を行います。
