GOWIN USB SoftPhy Reference Design　DK-Boardでの実装実験 – 2回目

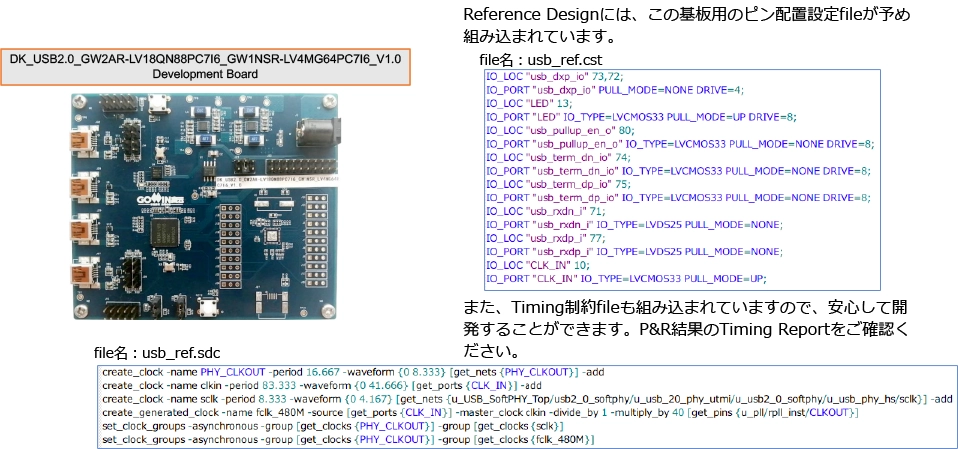

Reference Designを実装する基板です。

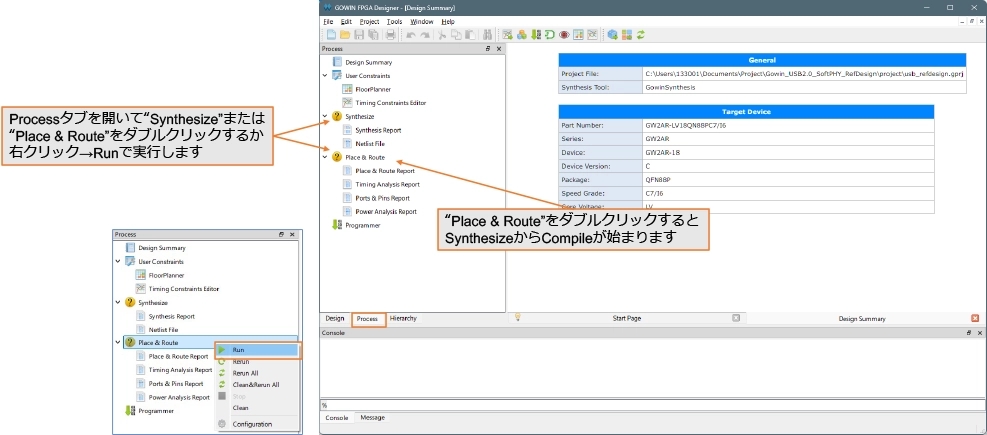

Reference Designの構築が終わっているので、Processフローに従ってCompileしていきます。

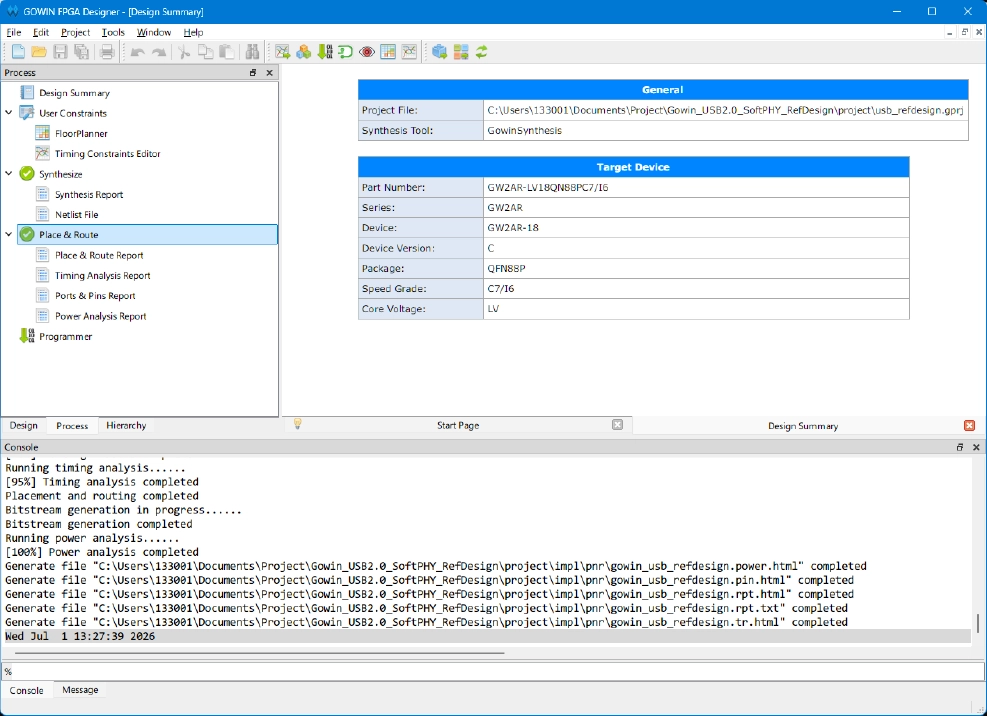

Compile完了。

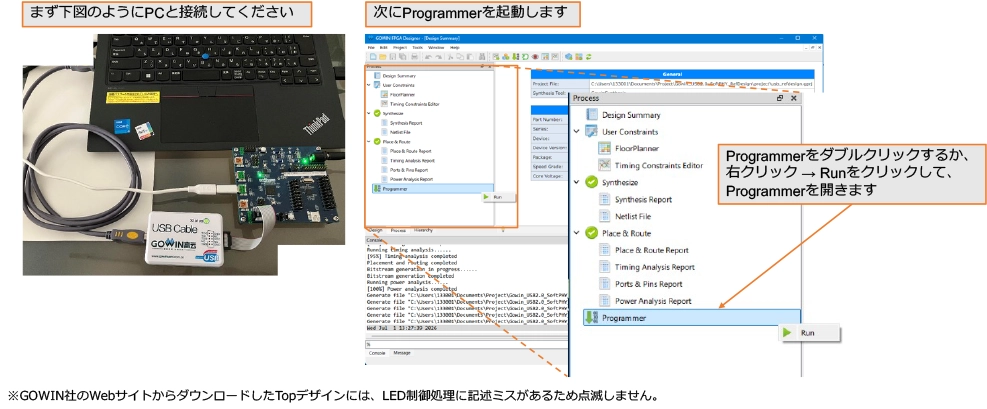

Compileが終わったのでFPGAにダウンロードしてみましょう。

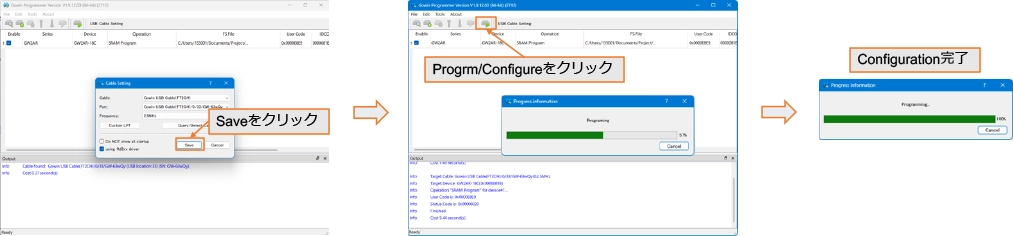

起動したProgrammerで、Reference DesignをFPGAにConfigurationします。

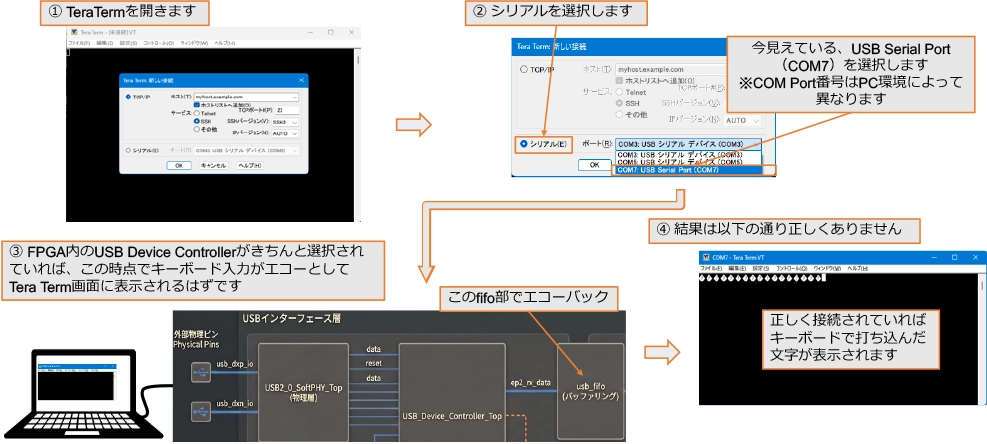

Programmingが完了したところで、Reference Designの評価をしてみましょう。

※FPGAへのConfiguration直後にCOM Portが正常に反応しなかったのは、CDCシリアルデバイスのドライバがインストールされていないためです。
WindowsシステムがCDCシリアルデバイスを⾃動的にマウントできない場合は、Zadigツールを使用して汎用ドライバを手動で割り当てます。

1. Zadigの公式ウェブサイト（https://zadig.akeo.ie/）にアクセスして最新版のツールを入手してください。
2. USBケーブルでFPGA開発ボードをコンピュータに接続します。（FPGAにはReference DesignをConfigurationしておいてください）
3. Zadigツールを起動します。

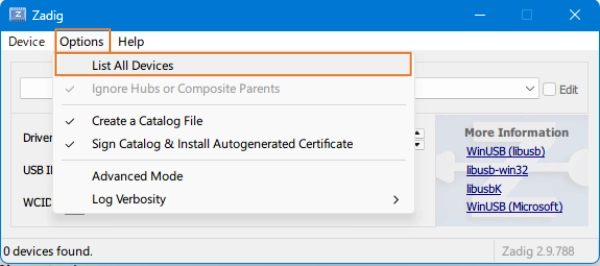

4. Options → List All Devicesを選択します。（現在接続されているすべてのUSB物理デバイスを読み取ります。）

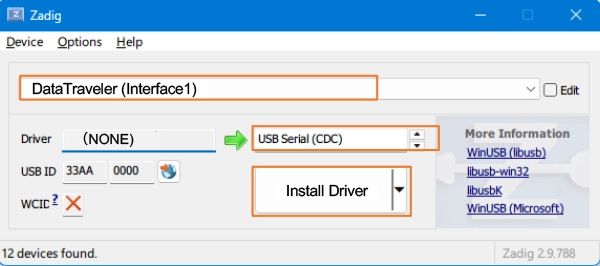

5. メイン インターフェイスのドロップダウン リストからターゲット ハードウェアを選択します。（通常は” DataTraveler”として認識されます。

6. 右側のターゲットドライバ選択ボックスで矢印を使用して切り替えて、ドライバプロトコル” USB Serial (CDC)”を選択しインストールします。

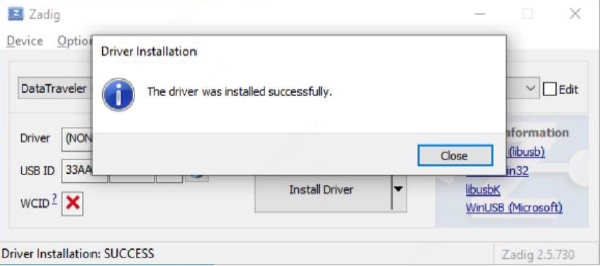

7. インストールを実⾏します: [Install Driver] (または [Replace Driver])をクリックします。ドライバのインストールが完了するまでしばらくお待ちください。

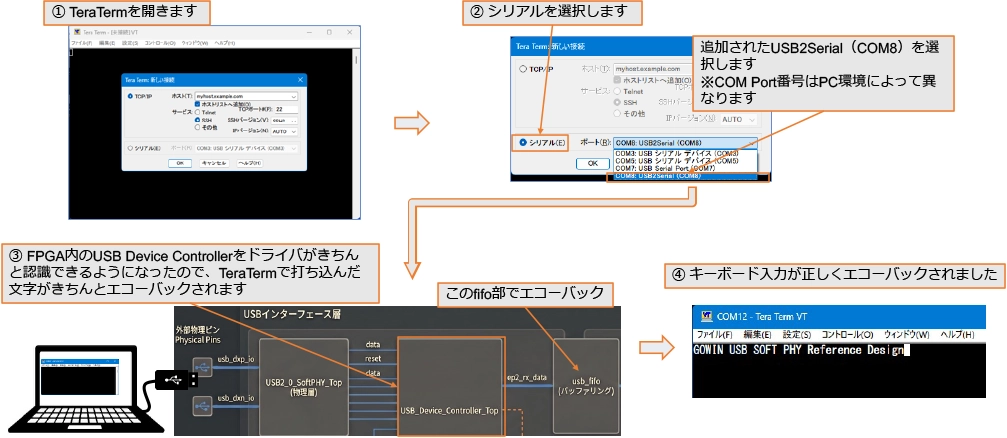

Driverのインストールが完了したので、基板を接続してFPGAの動作を確認しましょう。

ここまででReference Designの動作確認が完了しました。GOWIN USB Solutionの一端が垣間見られたと思います。
GOWIN社のFPGAは、USBのPHYをFPGAファブリック内に取り込むことができます。そのため、基板を見られているので既にお気づきと思いますが、コネクタからFPGAデバイスまでパッシブデバイスのみで構成することが可能で、基板の小型化や、BOMの縮小に貢献することが出来ます。

次回（3回目）はFPGAデバイス内に構成されたFIFO出力のデータ処理波形を観測します。
