PSoC™ Creator [概要編]

PSoC™は、下記の特長があります。

• Arm^® Cortex^®-Mコアを搭載した高性能で低消費電力な32-bitマイコン
• タッチボタン制御、IoTデバイス、ウェアラブル向けなど幅広い製品展開
• CAPSENSE™内蔵モジュールにより静電容量性タッチボタンを簡単設計
• Oneチップ・ソリューションがBOMコストを削減し、小型化を促進
• プログラマブル アナログ ブロック、プログラマブル デジタル ブロックによりカスタム回路を追加可能
• MagSense内蔵モジュールにより金属のゆがみを利用したHMIを実装可能
• BLE搭載によりIoT製品の開発が容易

PSoC™の詳細は、以下のページを確認ください。

PSoC™ Creatorとは？

• インフィニオン テクノロジーズ社が提供するPSoC™とFM0+シリーズを対象としたハードウェアとファームウェアの統合開発環境 : Integrated Development Environment （以下、IDE と表記）です。
• ウィンドウズ OS で動作する無償のIDEです。
• アプリケーションは、150個を超える検証済みの周辺コンポーネントを用いて、回路図キャプチャで作成することができます。

特長

• コードサイズ制限のない無料のCソースコードコンパイラ
• インライン診断、オートコンプリート、コードスニペットを備えた統合ソースエディタ
• ビルトインデバッガ
• 回路図キャプチャと使いやすい配線ツールを備えたハードウェア設計
• デバッグプローブを用いてターゲットのボードと接続
• 多数の使⽤可能な検証済みのコンポーネントライブラリ
  • I2C、USB、UART、SPI、CAN、LIN、およびBluetooth Low Energyを含む完全な通信ライブラリ
  • 強力なグラフィカル構成ツールを備えたデジタル周辺回路
  • アンプ、フィルタ、ADC、DACによる広範なアナログシグナルチェーンのサポート
  • 動的に生成されるAPIライブラリ

PSoC™ Creatorの詳細は、以下のURLを確認ください。

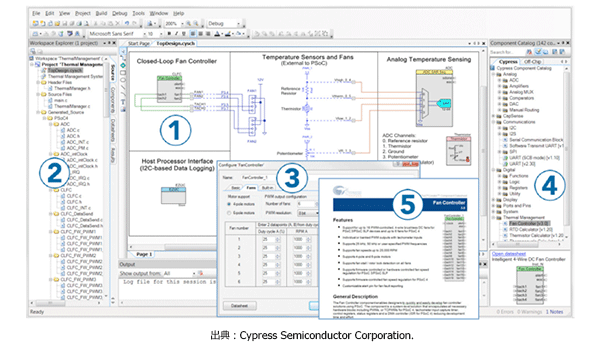

PSoC™ Creatorの基本画面です。様々なウィンドウで構成しています。

①Main Design Workspace :
　コンポーネントライブラリをドラック・アンド・ドロップして、ハードウェアを構成します。
②Workspace Explorer :
　ハードウェアと関連したアプリケーション・ファームウェアを表示します。
③Configure:
　コンポーネントのパラメータを設定します。
④Component Catalog :
　 100種類以上のコンポーネントライブラリを表示します。
⑤Datasheet :
　ワンクリックで関連したデータシートを表示します。

今回はPSoC™ Creatorの概要について説明しました。ご興味を持っていただけたでしょうか？
次回はPSoC™ Creatorのインストール方法について説明します。
