PSoC™ Creator [サンプルコード使用手順編]
PSoC™を初めて使用する組込ソフトウェア技術者にPSoC™ Creatorの基本的な機能の使用方法を説明します。
今回は、PSoC™ Creatorに用意されているサンプルコードを用いてプロジェクトを作成する方法を説明します。
サンプルコード使用方法
新規プロジェクトの作成
PSoC™ Creatorの新規プロジェクト作成からサンプルコードをインストールすることができます。
※インターネット接続環境がないとサンプルコードの検索やインストールを行うことができません。

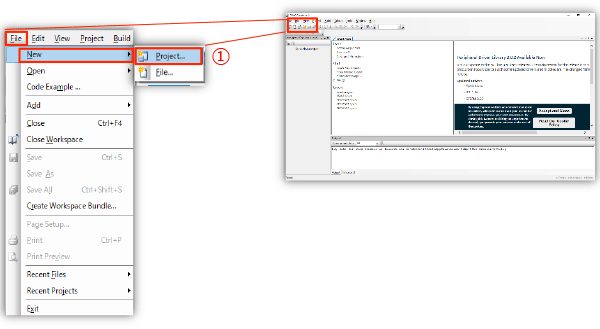

①File>New>Projectを選択します。

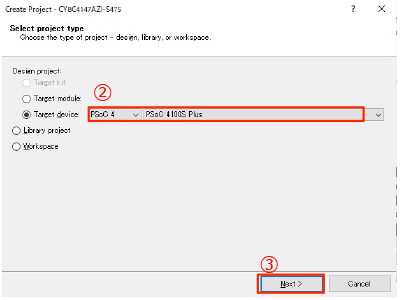

使用するデバイスの選択
評価ボード(CY8CKIT-149)は、PSoC™ 4100S Plus (CY8C4147AZI-S475) が搭載されています。
②左側のセレクターでPSoC 4を選択し、
右側のセレクターでPSoC 4100S Plusを選択します。
③Nextを選択します。

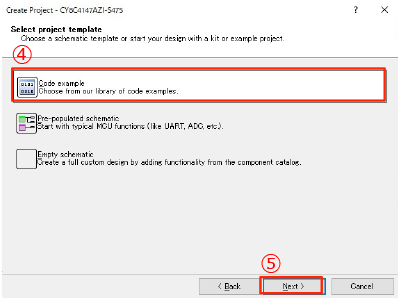

テンプレートの選択
ここの画面選択によってプロジェクトのテンプレートが変わります。
サンプルコードを使用するためにCode exampleを選択します。
④Code exampleを選択します。
⑤Nextを選択します。
サンプルコードの選択

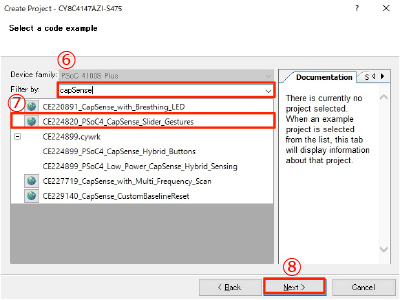

サンプルコードの検索
この画面でサンプルコードを検索することができます。
⑥使用したい機能のキーワードを入力します。
（入力例： CapSense）
⑦表⽰するサンプルコードの中から、使⽤する
コードを選択します。
(例：CE224820_PSoC4_CapSense_Slider_
Gestures)
⑧Nextを選択するとサンプルコードがインストールされます。

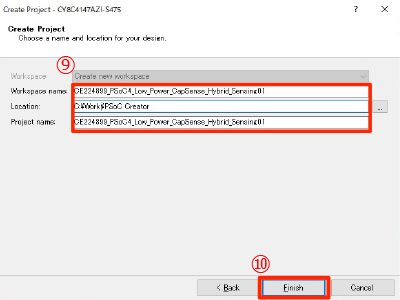

⑨Workspace nameなどを編集します。
・Workspace name：ワークスペース名
・Location：保存場所
・Project name：プロジェクト名
⑩Finishを選択します。

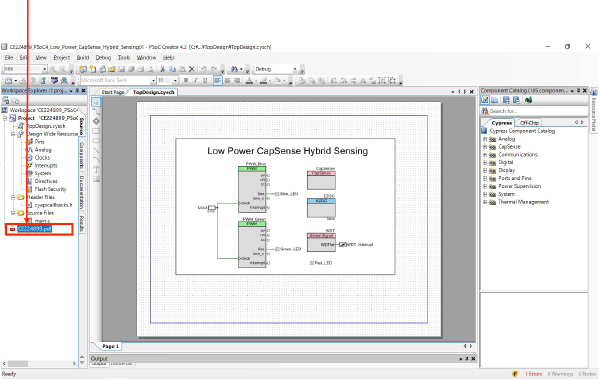

選択するとPSoC™ Creatorにサンプルコードが反映されます。
関連したドキュメントの表示
選択するとサンプルコードのドキュメントを閲覧することができます。
担当エンジニアからの一言
今回は、サンプルコードの使用する方法を説明しました。
サンプルコードは、各種用意されており、簡単に動作確認ができます。
次回は、Hands On 形式で LED を点灯するアプリケーションを作成します。
