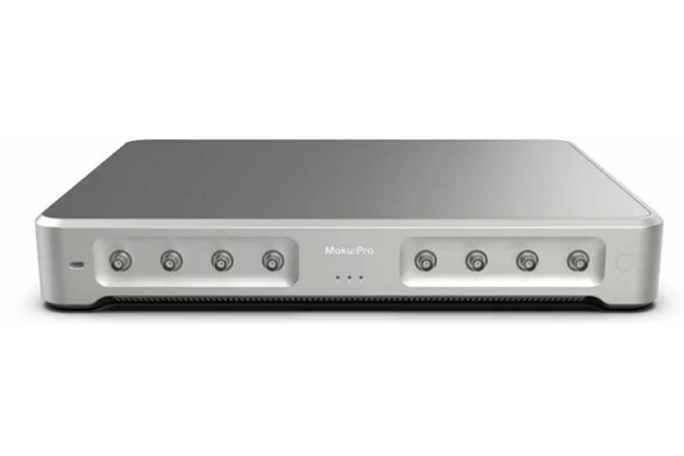

商品基礎情報
特長

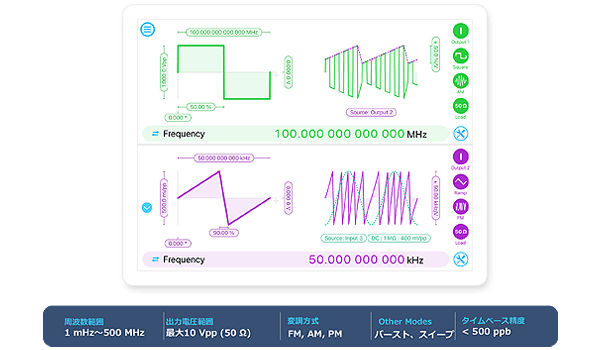

- DC~500 MHzの独立した位相コヒーレント波形を4つ生成可能
- 5種類の内蔵波形正弦波、方形波、ランプ、パルス、DC
- 内部波形(クロスチャネル変調)または外部入力による広帯域FM、AM、PM変調が可能
- 多彩なトリガーオプション:入力、専用TTLトリガーポート、または別チャンネルからのトリガー
- 10 MHzリファレンス入力および出力
仕様
- 出力帯域幅:500 MHz (2Vpp) 100 MHz(10 Vpp)
- 周波数範囲(2Vpp):
- Sine:1 mHz to 500 MHz
- Square:1 mHz to 150 MHz
- Ramp: 1 mHz to 150 MHz
- Pulse 1 mHz to 150 MHz
- パルス幅:4ns~周期
- 変調帯域幅:125 MHz
- タイムベース精度 < 500 ppb
- バースト・モード: スタート、Nサイクル、ゲーテッド
- 掃引時間:1 ms~1 ks
アプリケーション
- 信号シミュレーション
- レーザースキャンマイクロスコープ
- 回路設計と特性評価
- システム同期
- クロックソース
- DAC/オペアンプの特性評価
