Optomet｜Fiberシリーズ レーザードップラー振動計
Optomet Fiber シリーズは、Nova シリーズをさらに発展させたもので、SWIR （短波長赤外） レーザードップラー振動計の優れた性能と、コンパクトな光ファイバー結合型ヘッドの柔軟性を兼ね備えています。レーザードップラー振動計と光ファイバーヘッドは、グラスファイバーで接続されており、測定ビームと反射信号が別々のファイバーで伝送されるため、相互干渉のない最適な信号品質が得られます。
商品基礎情報
ニーズに的確にお応えする真の柔軟性
・厳しい環境条件
光学ヘッドを振動計から分離することで、各測定条件ごとに個別の振動計を必要とせずに、厳しい測定環境や特殊なアプリケーションにも柔軟に対応できます。
・コンパクトでフレキシブルな測定ヘッド
小型でコンパクトな光学ヘッドは、狭い場所での測定に適しており、特にヘッドの位置を頻繁に変更する必要がある場合、取り扱いを大幅に簡素化します。カメラを内蔵したタイプでは、測定ポイントの定義が容易になります。ヘッドは長距離用と、非常に狭いスペース用の小型ヘッドをご用意しています。
・過酷な環境下での測定
真空チャンバや恒温チャンバ、電離放射線下での動作に対応した専用の特殊な光学ヘッドを提供しています。光ファイバー接続は数十メートルにも及ぶため、振動計が過酷な環境にさらされることなく、過酷な条件下でも測定が可能です。
・1台の振動計に複数のヘッドを搭載
光スイッチを使用すると、1 台の振動計に複数の光学ヘッドを接続でき、1 台の振動計で複数の測定ポイントをモニタリングできます。スイッチとアクティブ チャンネルの選択は、イーサネット経由で制御できます。
・SWIR振動計のメリット
Fiberシリーズは、Novaシリーズの長所とコンパクトな測定ヘッドを組み合わせたもので、黒光りする表面や非常に粗い表面でも問題なく測定できます。
特長
- コンパクトで柔軟かつ堅牢なセンシングヘッド
- 優れた信号レベル
- ケーブル長さ 2, 5, 20…メートル
- イーサネット-デジタル出力（1GBit）、リモート機能付き
- 変位測定用32ビットダイナミックレンジ
- 周波数帯域幅DC～25MHz（デジタル・リアルタイム）
- 最大±30m/sの振動速度
- 50fmまでの変位分解能
- マルチプレックス機能
仕様
| カテゴリー | 特長 |
| レーザー光源 | SWIR(短波長赤外)レーザー |
| レーザー波長 | 測定レーザー：1550 nm ターゲットレーザー：510-530 nm |
| レーザークラス | 測定用レーザー：出力 <10 mW、クラス1 ターゲット・レーザー：出力 <1 mW、クラス2 |
| 測定量 | 速度、変位、加速度 |
| 周波数帯域幅 | DC～25MHz |
| 最大振動速度 | 25 m/s |
| 出力信号（デジタル） | ギガビットイーサネット（RJ45）/ Wi-Fi |
| 出力信号（アナログ） | 3×標準BNCコネクタ |
| 信号処理 | デジタル（Optomet UltraDSP） |
| ユーザーインターフェイス出力 | カラースクリーン3.5インチ＋20セグメントLEDバーグラフ |
| ユーザーインターフェイス入力 | タッチスクリーン、プッシュボタン付きノブ、キースイッチ（電源） |
| 寸法 | 長さ×幅×高さ（ハンドルとレンズを除く：）380 x 180 x 148 mm |
| 重量 | 8kg |
| 取り付け | 標準三脚ネジ |
| 電源 | 100〜240V AC（50-60Hz）または12V DC |
| 消費電力 | 27ワット |
| 動作温度範囲 | 0℃～40℃ |
ソフトウェア
レーザー振動計測定ソフトウェアおよびデータ収集ソフトウェア
OptoGUIソフトウェア
OptoGUI は、シングルポイントモードで作業する場合のリモートコントロール、データ収集、およびデータ分析のための広範囲で直感的なソフトウェアです。データ転送は、損失のないデジタルギガビット・イーサネット接続を介して実現されます。
デコーダー
干渉測定信号の評価には、さまざまな高性能リアルタイムデコーダーが利用できます。オプトメトリの UltraDSP 技術により、Fiber シリーズでは、最大周波数 25 MHz、最大振動速度 20 m/s、変位分解能 100 fm 以下を実現しています。全ての振動計には速度デコーダーが内蔵されており、変位デコーダーと加速度デコーダーもオプションで利用できます。デコーダーごとに多数の測定範囲があるため、常に最適な感度で測定を実行できます。
デコーダーは簡単に後付けやアップグレードが可能です。基本的なシステムから始めて、後で必要に応じて測定器の機能を適応させます。このため、測定器を工場に返却する必要がなく、生産プロジェクトや研究プロジェクトに待ち時間をかけることもありません。下の表は、構成オプションの概要です。
スタート
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-0N | 7 | 2.5m/s | DC – 100kHz | 必須 | データシート |
| 変位デコーダー D-DD-0N | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-0N | 7 | オプション | データシート |
ベース
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-1N | 8 | 5m/s | DC – 500kHz | 必須 | データシート |
| 変位デコーダー D-DD-1N | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-1N | 8 | オプション | データシート |
センス
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-2N | 11 | 5m/s | DC – 1MHz | 必須 | データシート |
| 変位デコーダー D-DD-2N | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-2N | 11 | オプション | データシート |
センスリモート
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-2N-R | 11 | 5m/s | DC – 25kHz | 必須 | データシート |
| 変位デコーダー D-DD-2N-R | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-2N-R | 11 | オプション | データシート |
センススピード
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-2N-12 | 12 | 12m/s | DC -1MHz | 必須 | データシート |
| 変位デコーダー D-DD-2N-12 | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-2N-12 | 12 | オプション | データシート |
スピード
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-3N-12 | 9 | 12m/s | DC – 2.5MHz | 必須 | データシート |
| 変位デコーダー D-DD-3N-12 | 12 | オプション | データシート | ||
| 加速度デコーダー D-AD-3N-12 | 9 | オプション | データシート |
高速
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-3N | 11 | 25m/s | DC – 2.5MHz | 必須 | データシート |
| 変位デコーダー D-DD-3N | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-3N | 11 | オプション | データシート |
超高速
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-3N-30 | 12 | 30m/s | DC – 2.5MHz | 必須 | データシート |
| 変位デコーダー D-DD-3N-30 | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-3N-30 | 12 | オプション | データシート |
高周波
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-4N | 9 | 12m/s | DC – 10MHz | 必須 | データシート |
| 変位デコーダー D-DD-4N | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-4N | 11 | オプション | データシート |
マスター
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-5N | 14 | 25m/s | DC – 10MHz | 必須 | データシート |
| 変位デコーダー D-DD-5N | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-5N | 14 | オプション | データシート |
マスター+
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-5N-25 | 14 | 25m/s | DC -25MHz | 必須 | データシート |
| 変位デコーダー D-DD-5N-25 | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-5N-25 | 14 | オプション | データシート |
マスター++
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-5N-30 | 15 | 30m/s | DC – 25MHz | 必須 | データシート |
| 変位デコーダー D-DD-5N-30 | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-5N-30 | 15 | オプション | データシート |
ファイバーヘッド
使用可能なファイバーヘッド
Fiberシリーズに最適なファイバーを複数ご用意しています。距離、測定面の反射率、焦点サイズなどに応じて最適な光学システムを選択ください。レンズの交換は、一眼レフカメラと同様のバヨネットロックにより簡単に行えます。

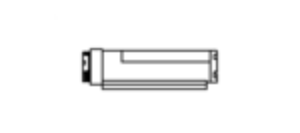

| ファイバー名 | カメラ付き小型ファイバーヘッド |
| 画像 |  |
| 寸法(奥行き×長さ) | 11×52mm |
| 作業距離(固定) | 4mm、7mm、14mmから選択可能 |
| オプションのレンズキット | 3つの作業距離に対応する3つのマニュアル交換レンズが付属 |

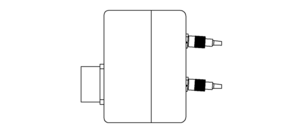

| ファイバー名 | コンパクトファイバーヘッド |
| 画像 |  |
| 寸法(奥行き×長さ×高さ) | 89×43.9×95mm |
| 作業距離(固定) | 25、37、64、89、139、189 mm |
| 焦点サイズ | 25 mmで25 µm 37 mmで29 µm 64 mmで43 µm 89 mmで61 µm 139 mmで90 µm 189 mmで118 µm |

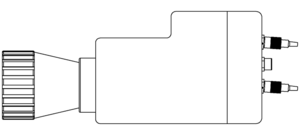

| ファイバー名 | マニュアルフォーカスファイバーヘッド |
| 画像 |  |
| 寸法(奥行き×長さ×高さ) | 157×43.9×95 mm |
| フォーカス | マニュアルフォーカス |
| 短距離バージョン | 作業距離: 15 mm～5 m 最小焦点サイズ：15 mmで27 µm |
| 中距離バージョン | 作業距離: 270 mm～10 m 最小焦点サイズ：270 mmで67 µm |

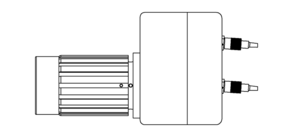

| ファイバー名 | オートフォーカス中距離ファイバーヘッド |
| 画像 |  |
| 寸法(奥行き×長さ×高さ) | 175.5 x 43.9 x 95 mm |
| フォーカス | オートフォーカス、リモートフォーカス、マニュアルフォーカス |
| 作業距離 | 135mm～10m |
| 焦点サイズ(一般的) | 135 mmで42 µm |

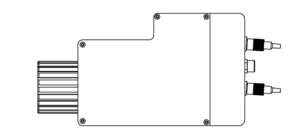

| ファイバー名 | オートフォーカス長距離ファイバーヘッド |
| 画像 |  |
| 寸法(奥行き×長さ×高さ) | 221 x 43.9 x 95 mm |
| フォーカス | オートフォーカス、リモートフォーカス、マニュアルフォーカス |
| 作業距離 | 450mm～100m |
| 焦点サイズ(一般的) | 450 mmで72 µm |
