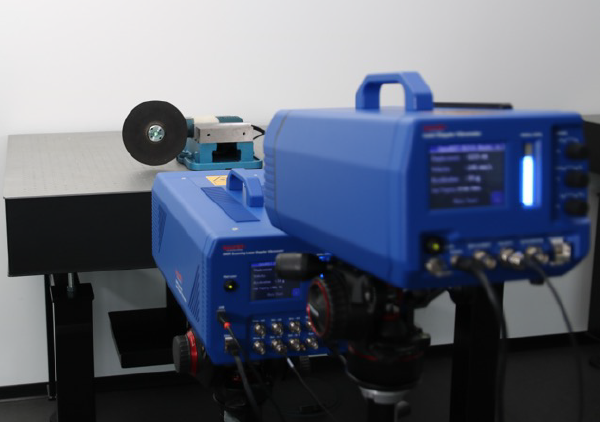

Optomet｜Novaシリーズ レーザードップラー振動計
Optomet Novaシリーズは赤外線 SWIR計測用レーザー（Short-Wavelength-InfraRed; SWIR）を搭載したシングルポイントのレーザードップラー振動計です。Nova シリーズは、デシベル単位の信号レベルが重要な場合や、卓越したダイナミックレンジが必要な場合に最適です。
商品基礎情報
赤外線レーザードップラー振動計 あらゆる表面を測定
Novaシリーズに搭載された短波長赤外（SWIR）レーザー光源は、深い黒色、白熱金属、ガラスなど、SNR（信号対雑音比）の高い最も困難な表面でも、表面処理なしで測定を可能にします。
暗くて粗い表面や生体組織など、可視光を反射しにくい構造に関するものに最適です。例えば、建設現場や航空宇宙産業のタービンブレードのような光る表面、車両やプラントの建設現場など、長距離を測定する場合でも、信号強度は非常に重要です。カーボンコンポジットパネルやその他の非協力的な素材での測定も、200m以上の距離での測定と同様に、測定対象物の表面を処理することなく、簡単に行うことができます。
・より高いレーザー出力
使用する波長1,550 nmは、最大出力10 mWを可能にし、HeNe(ヘリウムネオン)システムと比較して出力が10倍高いです。それにもかかわらず、レーザー保護クラス1であり、最大限の目の安全性は確保されています。
・効率的な光検出器
この波長域の光検出の効率は98%以上です。レーザー出力が高いため、信号レベルは従来のレーザードップラー振動計よりも 20 dB 高くなっています。
・安定性
単一の縦方向レーザーモードでは、感度は測定距離の変化に左右されません。電源投入後すぐに動作可能なこと、周囲温度の変動に対して安定していることが特徴です。
特長
- 25MHzまでの非接触振動測定
- エンド・ツー・エンドのデジタル・ワークフロー
- 15の速度、19の変位、15の加速度の測定レンジ
- 最大±30 m/sの振動速度
- 50fmまでの変位分解能
- デコーダーのリモートアップデートとアップグレード可能
- 作業距離に依存しないSWIRレーザーによる高い信号レベル
- 同軸の緑色のターゲットレーザー
- デジタルおよびアナログ出力
- コンパクトで持ち運びに便利なオールインワン設計
- 直感的なハンドリング
- 高い電力効率
仕様
| カテゴリー | 特長 |
| レーザー光源 | SWIR(短波長赤外)レーザー |
| レーザー波長 | 測定レーザー：1550 nm ターゲットレーザー：510-530 nm |
| レーザークラス | 測定用レーザー：出力 <10 mW、クラス1 ターゲット・レーザー：出力 <1 mW、クラス2 |
| 測定量 | 速度、変位、加速度 |
| 周波数帯域幅 | DC～25MHz |
| 最大振動速度 | 25 m/s |
| 出力信号（デジタル） | ギガビットイーサネット（RJ45）/ Wi-Fi |
| 出力信号（アナログ） | 3×標準BNCコネクター |
| 信号処理 | デジタル（Optomet UltraDSP） |
| ユーザーインターフェイス出力 | カラースクリーン3.5インチ＋20セグメントLEDバーグラフ |
| ユーザーインターフェイス入力 | タッチスクリーン、プッシュボタン付きノブ、キースイッチ（電源） |
| 寸法 | 長さ×幅×高さ（ハンドルとレンズを除く：）380 x 180 x 148 mm |
| 重量 | 8kg |
| 取り付け | 標準三脚ネジ |
| 電源 | 100〜240V AC（50-60Hz）または12V DC |
| 消費電力 | 27ワット |
| 動作温度範囲 | 0℃～40℃ |
ソフトウェア
レーザー振動計測定ソフトウェアおよびデータ収集ソフトウェア
OptoGUIソフトウェア
OptoGUI は、シングルポイントモードで作業する場合のリモートコントロール、データ収集、およびデータ分析のための広範囲で直感的なソフトウェアです。データ転送は、損失のないデジタルギガビット・イーサネット接続を介して実現されます。
デコーダー
干渉測定信号の評価には、さまざまな高性能リアルタイムデコーダーが利用できます。オプトメトリの UltraDSP 技術により、Nova シリーズでは、最大周波数 25 MHz、最大振動速度 20 m/s、変位分解能 100 fm 以下を実現しています。全ての振動計には速度デコーダーが内蔵されており、変位デコーダーと加速度デコーダーもオプションで利用できます。デコーダーごとに多数の測定範囲があるため、常に最適な感度で測定を実行できます。
デコーダーは簡単に後付けやアップグレードが可能です。基本的なシステムから始めて、後で必要に応じて測定器の機能を適応させます。このため、測定器を工場に返却する必要がなく、生産プロジェクトや研究プロジェクトに待ち時間をかけることもありません。下の表は、構成オプションの概要です。
スタート
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-0N | 7 | 2.5m/s | DC – 100kHz | 必須 | データシート |
| 変位デコーダー D-DD-0N | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-0N | 7 | オプション | データシート |
ベース
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-1N | 8 | 5m/s | DC – 500kHz | 必須 | データシート |
| 変位デコーダー D-DD-1N | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-1N | 8 | オプション | データシート |
センス
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-2N | 11 | 5m/s | DC – 1MHz | 必須 | データシート |
| 変位デコーダー D-DD-2N | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-2N | 11 | オプション | データシート |
センスリモート
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-2N-R | 11 | 5m/s | DC – 25kHz | 必須 | データシート |
| 変位デコーダー D-DD-2N-R | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-2N-R | 11 | オプション | データシート |
センススピード
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-2N-12 | 12 | 12m/s | DC -1MHz | 必須 | データシート |
| 変位デコーダー D-DD-2N-12 | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-2N-12 | 12 | オプション | データシート |
スピード
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-3N-12 | 9 | 12m/s | DC – 2.5MHz | 必須 | データシート |
| 変位デコーダー D-DD-3N-12 | 12 | オプション | データシート | ||
| 加速度デコーダー D-AD-3N-12 | 9 | オプション | データシート |
高速
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-3N | 11 | 25m/s | DC – 2.5MHz | 必須 | データシート |
| 変位デコーダー D-DD-3N | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-3N | 11 | オプション | データシート |
超高速
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-3N-30 | 12 | 30m/s | DC – 2.5MHz | 必須 | データシート |
| 変位デコーダー D-DD-3N-30 | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-3N-30 | 12 | オプション | データシート |
高周波
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-4N | 9 | 12m/s | DC – 10MHz | 必須 | データシート |
| 変位デコーダー D-DD-4N | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-4N | 11 | オプション | データシート |
マスター
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-5N | 14 | 25m/s | DC – 10MHz | 必須 | データシート |
| 変位デコーダー D-DD-5N | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-5N | 14 | オプション | データシート |
マスター+
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-5N-25 | 14 | 25m/s | DC -25MHz | 必須 | データシート |
| 変位デコーダー D-DD-5N-25 | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-5N-25 | 14 | オプション | データシート |
マスター++
| デコーダー名 | 測定範囲の数 | 最大振動速度 | 周波数 | コメント | データシート |
| 速度デコーダー D-VD-5N-30 | 15 | 30m/s | DC – 25MHz | 必須 | データシート |
| 変位デコーダー D-DD-5N-30 | 19 | オプション | データシート | ||
| 加速度デコーダー D-AD-5N-30 | 15 | オプション | データシート |
レンズ

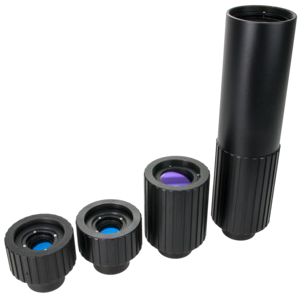

使用可能なレンズ
Novaシリーズに最適なレンズをご用意しています。距離、測定面の反射率、焦点サイズなどに応じて最適な光学システムを選択ください。レンズの交換は、一眼レフカメラと同様のバヨネットロックにより簡単に行えます。
| レンズ名 | 近距離交換レンズ |
| 画像 |  |
| 作業距離 | 6 mm～5 m |
| フォーカス | オートフォーカス、リモートフォーカス、マニュアルフォーカス |
| 焦点サイズ(一般的) | 6 mmで25 µm |
| レンズ名 | 中距離交換レンズ |
| 画像 |  |
| 作業距離 | 125 mm～10 m |
| フォーカス | オートフォーカス、リモートフォーカス、マニュアルフォーカス |
| 焦点サイズ(一般的) | 125 mmで43 µm |
| レンズ名 | 長距離交換レンズ |
| 画像 |  |
| 作業距離 | 450 mm～100 m |
| フォーカス | オートフォーカス、リモートフォーカス、マニュアルフォーカス |
| 焦点サイズ(一般的) | 450 mmで67 µm |
| レンズ名 | 超長距離交換レンズ |
| 画像 |  |
| 作業距離 | 2300 mm～200 m |
| フォーカス | オートフォーカス、リモートフォーカス、マニュアルフォーカス |
| 焦点サイズ(一般的) | 2300 mmで245 µm |
| レンズ名 | 超長距離交換レンズ |
| 画像 |  |
| 作業距離 | 2490 mm～300 m |
| フォーカス | オートフォーカス、リモートフォーカス、マニュアルフォーカス |
| 焦点サイズ(一般的) | 2490 mmで170 µm |
