ネットワークエミュレータ：SNE

予測可能なインフラ性能を、実機導入前にラボで検証

実ネットワークは、混雑や経路変化、複数アプリケーションの競合など常に変化する複雑なシステムです。導入前にこうした条件下で性能を検証することこそが、予測可能なインフラ性能を得る唯一の方法です。Calnex SNEは、複雑な実運用環境を高い自由度でモデル化・再現し、アプリケーションやプラットフォームが実際にどう動作するかを事前に検証できるネットワークエミュレータ／シミュレータです。

業界最高クラスのポート密度、マルチポート・マルチユーザー対応

Calnex SNEは、1GbE／10GbE／25GbE／50GbE／100GbEの各インターフェースに対応し、100GbE／50GbE／25GbEなら最大8ポート、10GbE／1GbEなら最大16ポートを搭載できる業界トップクラスのポート密度を実現します。任意のポート同士を制限なく接続できる「Any Port to Any Port™」に対応し、複数ユーザーでポートを分け合いながら同時利用できるため、チームや部門で共有するテストリソースとして高いコストパフォーマンスを発揮します。

• 100GbE、50GbE、25GbE、10GbE、1GbEインターフェースに対応
• Webベースのユーザーインターフェース（Web UI）
• RESTful APIによる自動化環境向けの容易なリモート制御
• マルチユーザー対応
• マルチポート — 100GbE/50GbE/25GbEで最大8ポート、10GbE/1GbEで最大16ポートを実現する業界最高クラスのポート密度
• Web UIから簡単に自動化できるタイムライン機能
• 制限のないAny Port to Any Port接続
• 最大30秒までの遅延エミュレーション
• 55種類以上のインペアメントとツール
• 音声・映像（H.264およびH.265）の劣化・破損（MPEG）
• パケットのフラグメンテーションとリオーダリング
• 汎用のフルパケットインスペクション・フィルタリング機能を標準搭載
• パケット内の任意のビット／バイトを変更できるパケット改変機能
• 負荷発生（ロードジェネレータ）機能
• 不揮発性のキャプチャ＆リプレイ
• リンクフラッピング
• マルコフ型ランダムパケットドロップ
• 映像アプリケーション向け20Mバイトの帯域スロットルバッファ
• 5Gネットワークモデルの自動化
• パーソナライズ可能なユーザーアノテーション

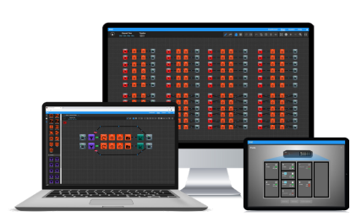

ブラウザだけでネットワークエミュレータを制御

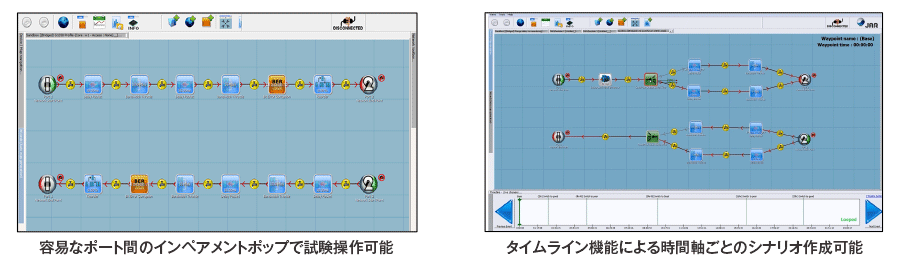

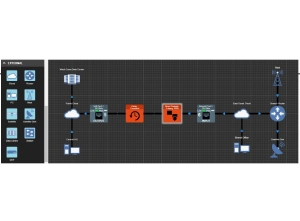

Calnex SNEはWebベースのユーザーインターフェース（Web UI）を搭載しており、PCやタブレットのWebブラウザから直接ネットワークエミュレータを操作できます。専用クライアントGUIをPCにインストールする必要がなく、GUIと本体のソフトウェアバージョンの互換性を気にする必要もありません。旧来のCalnex SNEインターフェースと同じ視覚的な「マップ」設計思想を踏襲しているため、既存ユーザーはそのまま、初めての方でも直感的に操作いただけます。画面上でインペアメントをドラッグ＆ドロップし、順序を自由に組み合わせることで、パケットの流れを思いのままにコントロールしたテストシナリオを構築できます。

ワイヤレート性能

全10GbEポートはデュアルレート対応で10GbE/1GbE動作をサポートします。全25GbEポートはマルチレート対応で25GbE/10GbE/1GbE動作が可能です。個々のスループットニーズに応じて柔軟に構成できます。

「Any Port to Any Port™」対応

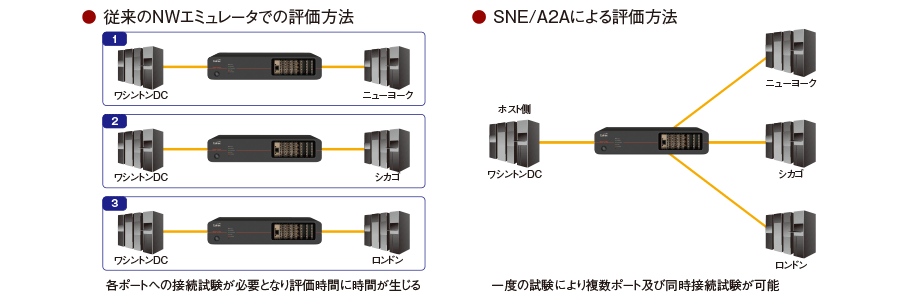

4／8／16ポートいずれの構成でも、すべてのポートが制限なく相互通信できます。「4ポートエミュレータ」をうたう他社製品の中には、実際には内部で独立した2台の2ポートエミュレータに分かれており、ポート間で自由にパケットを送受信できない製品もあります。SNEは真の意味での全ポート間通信を実現します。

フラグメンテーションとリオーダリング

ネットワーク境界通過時に発生するパケットの断片化を、MTU68バイトまで模擬できます。時間またはフレーム数を指定したパケットの並べ替え（リオーダリング）にも対応します。

負荷生成（ロードジェネレーション）

バックグラウンドトラフィック生成（コンテンション）、TCPロードジェネレータ、PCAPファイルリプレイなど、複数の方法で実運用に近い背景トラフィックを再現できます。

映像・音声

H.264／H.265映像、音声ストリーミング、RTP、RTCPなどに対応した専用インペアメントにより、AV機器の劣化耐性を検証できます。映像フォーマット内部の詳細な解析情報も確認できます。

インペアメント

遅延、ジッタ、スロットルといった標準的な機能に加え、フラグメンテーション、映像破損、BER破損、リオーダリングなど高度な機能も搭載しています。各インペアメントにはバッファ・バースト管理や、H.264のBフレームのみを対象にするといった、きめ細かな設定が可能です。

切替／バックアップ回路

強力なフィルタリング機能を基盤に、リアルタイム（または外部トリガー）で複数経路を切り替えられます。「良好」「不良」なネットワークを模擬し、無制限のパスを作成して切り替えることができます。

フィルタリング

エミュレートしたネットワーク上の特定のデータストリームを識別・対象化するための豊富な組み込みフィルタを搭載しています。複数のフィルタを組み合わせることで、例えば「VLAN ID 90上のポート8080宛てのHTTPトラフィック」といった複雑な条件も、わずか2つのフィルタで指定できます。

自動化（RESTful API・タイムライン）

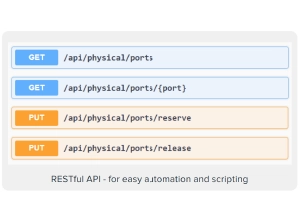

RESTful APIにより、マップの開始／停止、インペアメント設定のリアルタイム変更、リンクフラッピングなどをスクリプトから自動制御できます。さらに、スクリプト作成の知識がなくてもWeb UI上でシナリオの自動切替を設定できる「タイムライン（自動変更）」機能も搭載しています。

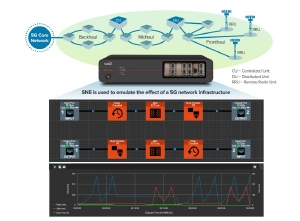

実データを反映した5Gトランスポートの自動テスト

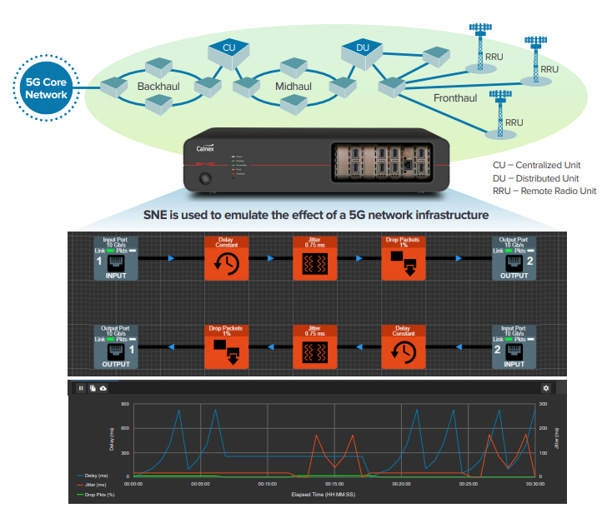

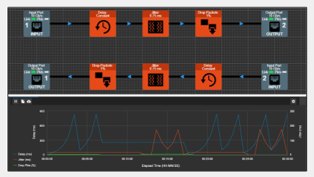

5Gネットワークは今後、数多くの新しいアプリケーションを支える基盤となるため、現実的な条件下での事前テストが不可欠です。Calnex SNEは、主要通信キャリアが収集した実データをもとにモデル化した5Gデータセットを搭載しており、コア網からバックホール／ミッドホール／フロントホールを経てRRU（Remote Radio Unit）に至るまでの5G伝送インフラの遅延・ジッタ・パケットロスといった実運用条件を自動的に再現し、迅速かつ正確なアプリケーションテストを実現します。

ネットワークエミュレータの選定でとくに重視されるポイントを中心に、主要スペックを抜粋してご紹介します。全項目の詳細はメーカー公式データシートをご参照ください。

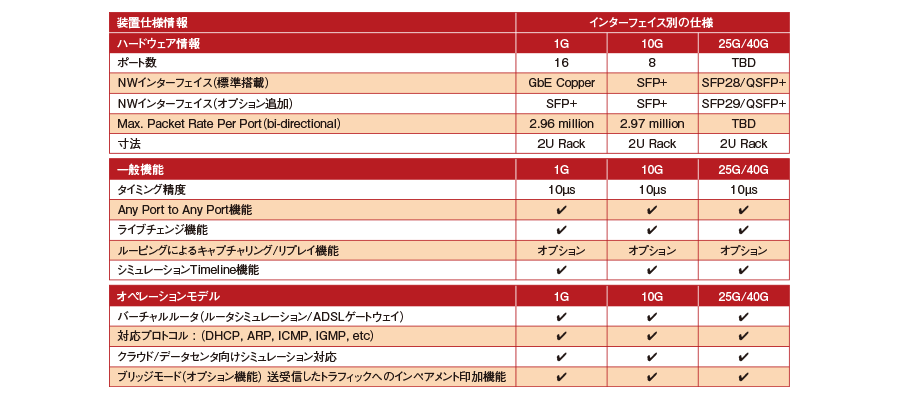

主要技術仕様（製品レンジ別抜粋）

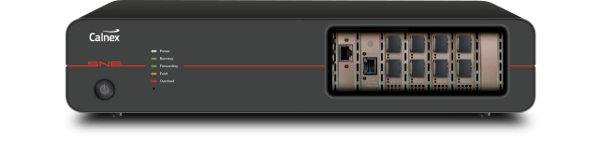

SNE構成：インターフェースカード（4スロット搭載）

SNEは4つのインターフェースカードスロットを搭載しており、以下のカードを自由に組み合わせて構成できます。

※10GbEカードには2ポートのSTD仕様と4ポートのHPC仕様があり、25GbEカードにはSFP28仕様とQSFP28仕様があります。4ポートHPCモジュールと2ポートSTDモジュールの混在構成には対応していません。

Calnex SNEは、実際のイーサネットネットワークが抱える課題に対する総合的なソリューションです。高精度なネットワークエミュレーションにより、以下のような取り組みを実現します。

トラブルシューティング

本番トラフィックに影響を与えることなく、報告された問題を再現・検証し、解決策を事前に確認できます。

ネットワーク設計

導入前に「もしも」のシナリオを評価し、異なるトポロジーや技術を比較検討できます。例えば、WANアクセラレーション製品がネットワークの最良・平均・最悪条件下でどのように機能するかを見極めることができます。

アプリケーション性能テスト

実運用ネットワーク上でソフトウェアがエンドユーザーにとってどのように機能するかを事前に検証し、リリース遅延や手戻りを未然に防ぎます。

性能の最適化

再現したネットワーク特性のもとでアプリケーションや設定を調整し、ユーザーグループごとに最適な性能を引き出します。

Calnex SNEでテストできる主な分野

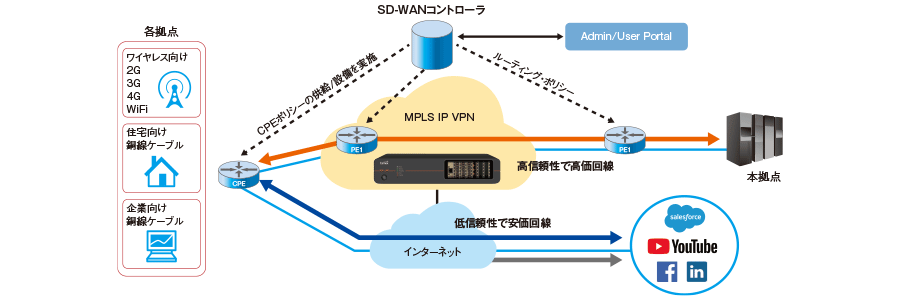

• SD-WAN
• クラウドコンピューティング／データセンター移行
• 放送品質映像ネットワーク（SMPTE）
• AV／ビデオ会議
• 映像・音声アプリケーション（IPTV、VoIPなど）
• モバイル加入者ネットワーク（VoLTE、eMBMSなど）
• コンテンツデリバリーネットワーク
• CoS／QoSレベル
• WANアクセラレーション・ネットワーク最適化
• LAN／WANエンタープライズネットワーク
• ADSL／FTTH
• SLA検証
• ITU-T Y.1731／IEEE 802.1ag OAM（保守運用）
• 衛星回線
• ストレージネットワーク
• 通信・政府系ネットワークアプリケーション
• キャリアWi-Fi
• ケーブル／ブロードバンドネットワーク
• マイクロ波
• WiFi／WiMAX
• RoIP
• GPRS・3G・4G・5G
• ダイヤルアップ
• DSL／ADSL／xDSL

再現できる実ネットワーク条件

• ピーク時の混雑
• 長距離伝送
• ジッタの多い接続
• データの重複
• データの断片化
• トラフィックの再ルーティング
• 帯域制限
• パケット破損
• データの順序狂い（デシーケンシング）
• トラフィックバースト
• 部分的・全体的な障害
• バックアップ切替
• ネットワーク輻輳
