概要
軽量かつ手持ちハンドルによる、現場でのフレームレートチェックに最適

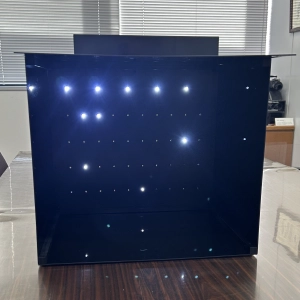

本製品は、全5段のLEDから成り立ちます。その点灯の仕方に特長があり
上から順に
- 常時点灯
- 1/100秒間隔で点灯(右へ移動)
- 1/10秒間隔で点灯(右へ移動)
- 1/1秒間隔で点灯(右へ移動)
- 10/1秒間隔で点灯(右へ移動)
となります。
点灯間隔はプログラムにより変更可能で、お客様の任意の間隔に設定可能です。
主な特長

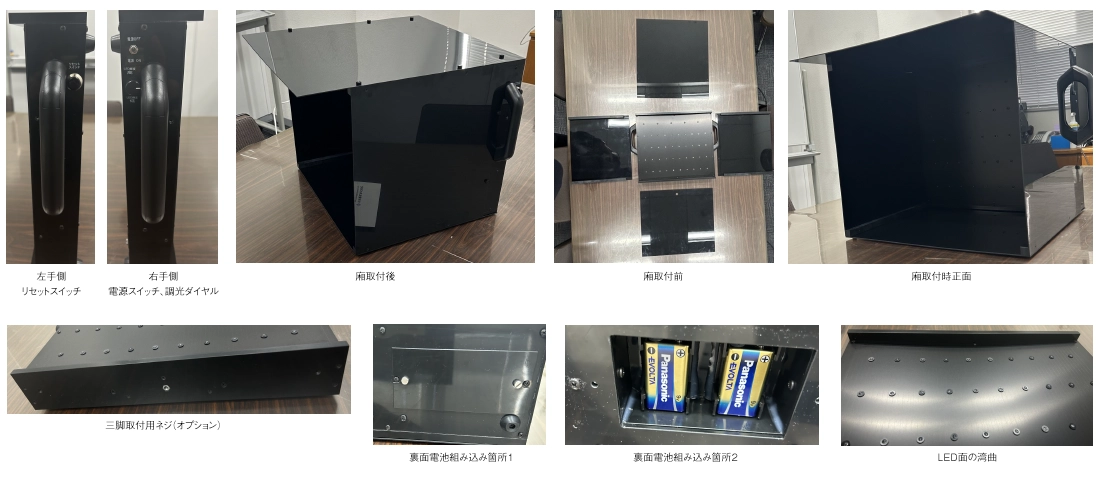

筐体は、サイズ 縦 約400mm x 横 約450mm x 厚さ 約50mmの大きさとなり、横に取り付けれたハンドルにより、手に持ちながら、移動、撮影が可能。
利便性を追求し、ハンドル近傍には、電源スイッチ、明るさ調整用ダイヤル、点灯リセットスイッチを設置。
また、地面からの照り返しや太陽光からの保護のための廂(ひさし)の準備もあります。
LED面が地面に置かれた際にLEDを保護するためにLED面上下にはでっぱりを設け、LEDを保護します。
裏面には、ゴム足をとりつけることにより、本体と接地面を絶縁し、本体を保護します。
底面には、一般的な三脚が取付られるよう、オプションでネジをつけることが可能です。
電源供給は電池による供給となり、容易に電池交換が可能な設計です。
特注仕様では、LEDの直線校を考慮したLED接地面に湾曲を持たせる事も可能です。
NAC社高速度カメラ MEMRECAM ACS-1による精度確認
NAC社製高速度カメラ、MEMRECAM ACS-1により、1000fpsの撮影、100fpsによる撮影を実施。両撮影の結果、設定どおりの点灯が発生していることが確認できた。
・ACS-1 100fps
・ACS-1 1000fps
