60GHz帯 XM125 A121搭載 ミリ波レーダーモジュール


関連商品・技術情報
商品基礎情報
XM125
主な特長
XM125は、A121を搭載したエントリーモジュールで、小型サイズ(15mm x 18.6mm)およびMCU(STマイクロエレクトロニクス製 STM32L431CBY6)を搭載しています。評価ボードとしてXE125も用意しており、PCとUSB接続してAcconeer Exploration Tool(GUI)で評価できます。また、Acconeer社のSDKを使用して、MCU上で独自のアプリケーションを構築することも可能です。
XM125 の 特長
・A121 60GHz PCR sensor 搭載
・STマイクロエレクトロニクス社製 32-bit CortexM4
・小型サイズ: 15 mm x 18.6 mm
・Solder pads (LGA) で基板に直接マウント可能
・1.8 V analog and digital power supply
・1.8 V or 3.3 V IO interface power supply
・動作温度範囲 -40ºC to 85ºC
・制御I/F: UART, I2C, GPIO
・XE125 で Acconeer Exploration Toolでの評価が可能

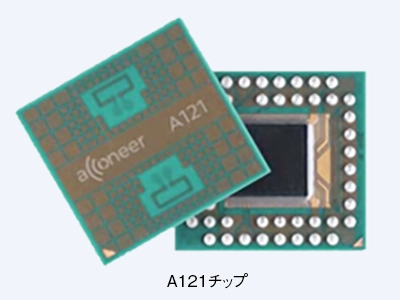

A121
主な特長
・A111とピンコンパチブル
・1.8V単一電源(IO電源は1.8V or 3.3V)
・AiP(Antenna in Package)に対応(Tx 1ch, Rx 1ch)
・FOV: 方位角±32.5°/ 仰角±26.5°(Typical)
レンズを使用することでFOVを絞ることが可能
・最長23mまでの物体検知が可能(物標の素材・サイズ、環境による)
・最小約2.5mmの距離精度(相対ではマイクロメートル)
・消費電力をA111よりさらに最適化
・Cortex-M0/4/7/33向けのSDKをサポート
アプリケーション例
・人検知
見守り用途/置き去り検知/防犯システム
・車両検知
駐車場での車両検知
・レベルセンシング
タンク内の水位検知/河川の増幅
・バイタルセンシング
病院や介護施設での心拍や呼吸の検知

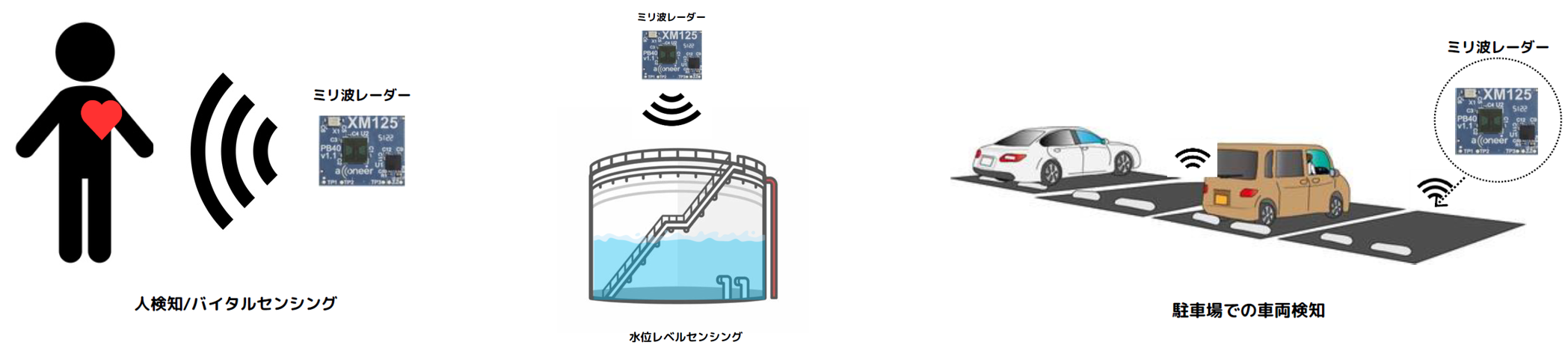

ユースケース
評価イメージ
Acconeer Exploration Toolを用いて評価
Acconeer Exploration Tool とは?
Acconeer Exploration Toolは、Acconeer社から無償で提供されている評価ツールで、PCにXE125を接続し簡単に評価を開始できます。
詳細情報はこちら>>
このツールを使用することで、迅速にAcconeer社ミリ波レーダーを評価し、アプリケーション開発に役立てていただくことが可能です。

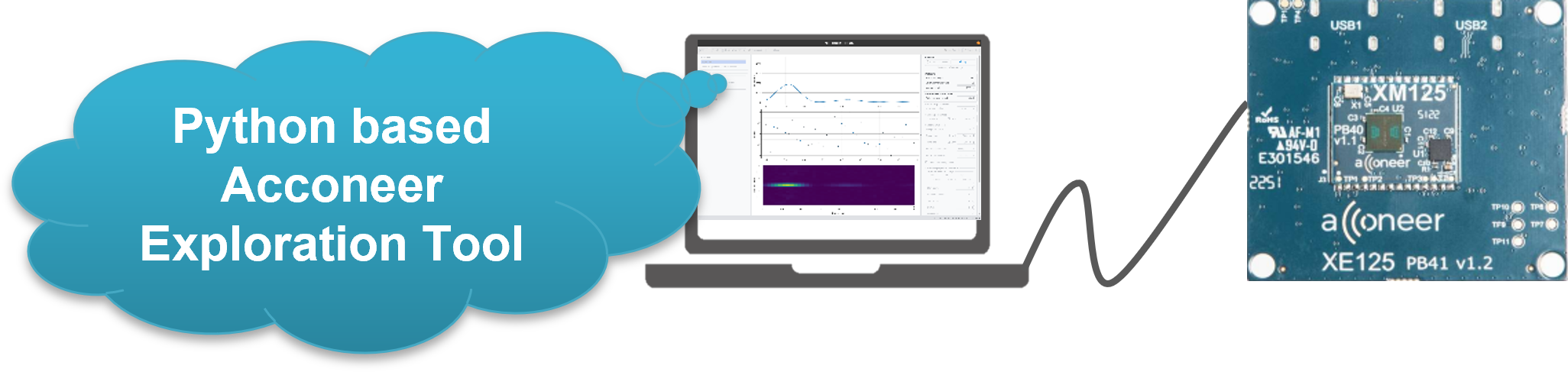

PCに接続した場合のご利用イメージ
