音響試験に最適｜無響箱 AL0030｜GRAS社

GRAS社のAL0030は手軽に使用できる無響箱です。携帯電話やタブレット、スピーカーなど小型デバイス機器の周波数特性、THD、Rub & Buzz、マイクテストなどの音響を試験するのに最適な製品です。生産ラインや研究開発用途のどちらでも使用が可能です。当ページでは、GRAS社製無響箱 AL0030の特長と製品仕様について紹介します。

資料請求

デモ希望

商品基礎情報

AL0030特長

AL0030は携帯電話、タブレット、スピーカーなど小型デバイスの機器を周波数特性、THD、Rub & Buzz、マイクテストなどの音響試験するのに最適な製品です。チャンバーの裏面にある中密度のファイバーボードに音響減衰材が取付けられております。また背面には大きな開口部があり、試験セットアップ時にチャンバー内部へ簡単にアクセス可能です。また外部の機器と接続するために、BNC、USB、Mini DIN 4ピンのコネクタを備えています。
チャンバーには振動と衝撃を吸収するための足がついており、外部からの振動が測定に影響を与えないようになっています。AL0030はどこでも設置可能で再現性の高い計測データを提供します。そのため、生産ラインだけではなく、研究開発用途でも使用されています。
AL0030は様々な機器を試験できるよう柔軟なプラットフォームを用意しています。チャンバー内部には、音源とマイクロホンを設置できます。試験に必要なアクセサリはAL0030と一緒にオーダー可能です。ぜひお問い合わせください。

紹介動画

下記動画にて、AL0030の使用方法をご紹介しています。

仕様

型番	AL0030
重さ	39kg
サイズ	42.4 x 63.8 x 52.8cm
周波数レンジ	100Hz～20kHz
パネルコネクタ	BNC x4、USB x2、Mini DIN 4ピン x2
遮音性能	25dB(1/3オクターブ) 下記画像参照

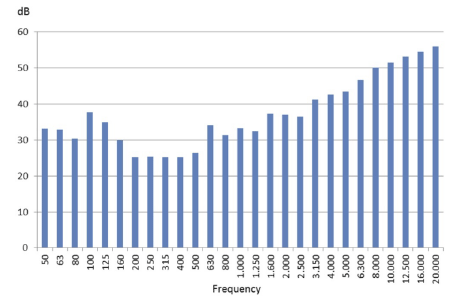

AL0030の遮音性能 1/3バンドグラフ

デザイン

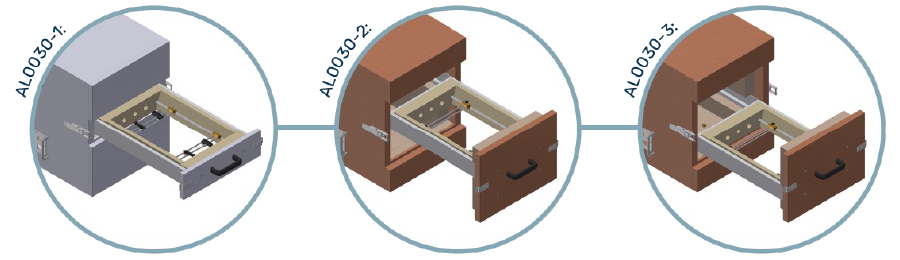

AL0030を引き出しのサイズ、位置が異なる3種類をご用意しています。引き出し部分に設置する試験対象によって、最適なモデルを選定ください。

AL0030-1 最大DUT寸法(WxDxH)30 x 20 x 6.6 cm用小引出し付き
AL0030-2 試験スペースの上部に固定具付き大型引き出し付き、最大DUT寸法（WxDxH）30 x 20 x 22.8 cm
AL0030-3 試験スペースの下部に固定具付き大型引き出し付き、最大DUT寸法（WxDxH）30 x 20 x 22.8 cm
