商品基礎情報
PSOC™ Control C3 マイクロコントローラ
リアルタイム制御
PSOC™ Control C3 マイコンは、先進的なペリフェラルを使ってリアルタイム制御を実現します。
- 高性能 12Msps 12ビット SAR ADC
- 16チャネルのサンプルアンドホールド機能
- 機能が豊富なタイマー/カウンター/PWM (TCPWM) ブロック
- オプションとして選択可能な CORDIC アクセラレーター
ワイドバンドギャップ対応でシステム効率を向上
PSOC™ Control の独自の ADC は、サンプルアンドホールド機能によるアイドルサンプリングを実現し、サンプリングから変換までの遅延を最小化することでシステム性能を向上させます。TCPWM は、100ピコ秒以下の分解能でクリーンな信号を生成し、最大スイッチング周波数 200kHz のシステムサイクル内制御が可能です。ワイドバンドギャップに対応した PSOC™ Control は、導通損失やスイッチング損失を低減し、高いシステム効率を実現します。産業用ペリフェラルはシステム全体のコストを削減します。
高度なセキュリティと安全性
PSOC™ Control メインラインおよびエントリーラインは、PSA Certified™ レベル2 の認定を受けています。暗号化アクセラレーター、TrustZone、およびセキュアなキー ストレージにより、セキュアなオンサイトおよびクラウドベースの設計が可能です。安全性重視のアプリケーションでは、クラス B および SIL 2 安全ライブラリにより、安全性がしっかりと確保されます。

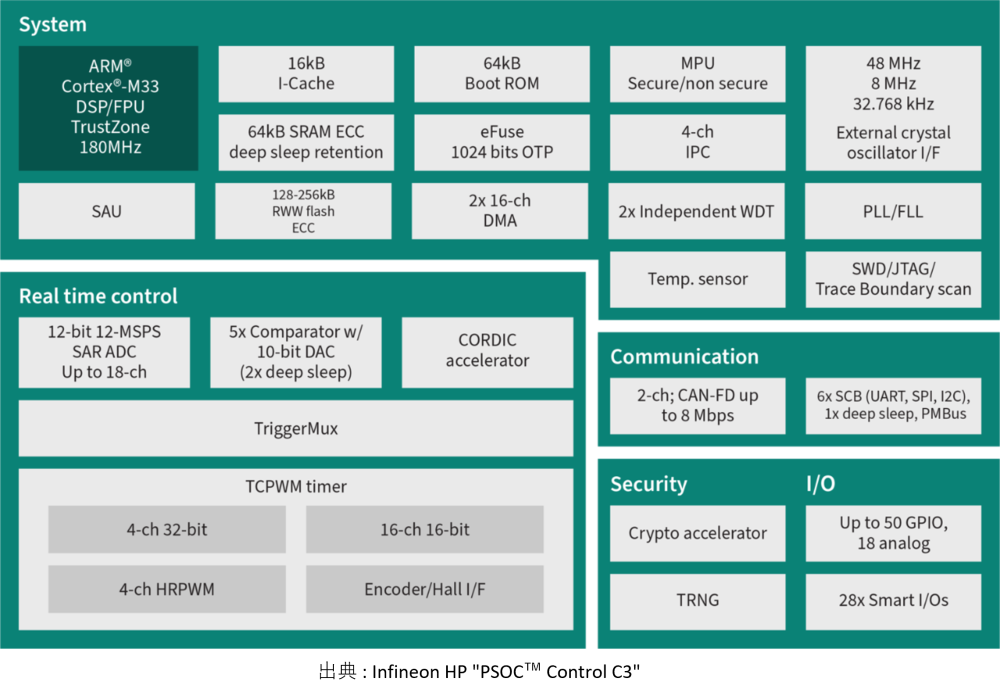

PSOC™ Control C3 ブロックダイアグラム
ファミリー構成
PSOC™ Control C3M 次世代モーター制御アプリケーション向けマイクロコントローラー
PSOC™ Control C3M は、モーター制御アプリケーションに特化して開発されたインフィニオンの最新マイクロコントローラーです。先進的なリアルタイム制御ペリフェラルを搭載したこの高性能マイクロコントローラファミリーは、設計者が次世代モーター制御製品の性能を向上させることを可能にします。代表的なアプリケーションには、HVAC、家電製品、ロボット、電動工具、産業用オートメーション、小型電気自動車などがあります。
PSOC™ Control C3P 次世代電力変換アプリケーション向けマイクロコントローラー
PSOC™ Control C3P は、電力変換アプリケーション向けに特化して開発されたインフィニオンの最新マイクロコントローラーです。先進的なリアルタイム・アナログ・ペリフェラルを統合しており、設計者が次世代電力変換製品の効率と信頼性を向上させることを可能にします。代表的なアプリケーションには、通信/サーバー電源、軽電気自動車充電器、ソーラー・インバータなどがあります。

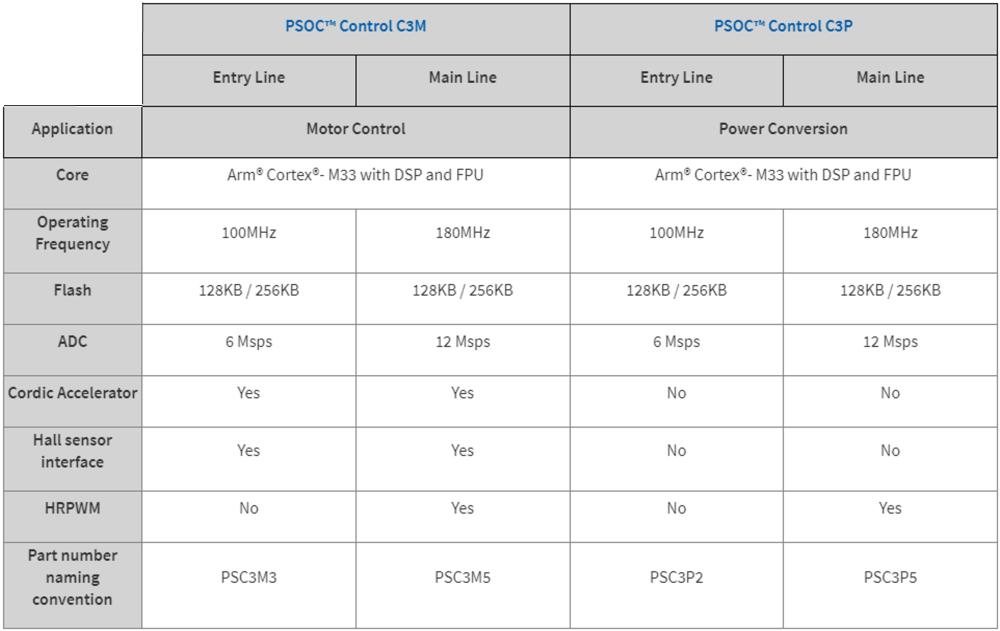

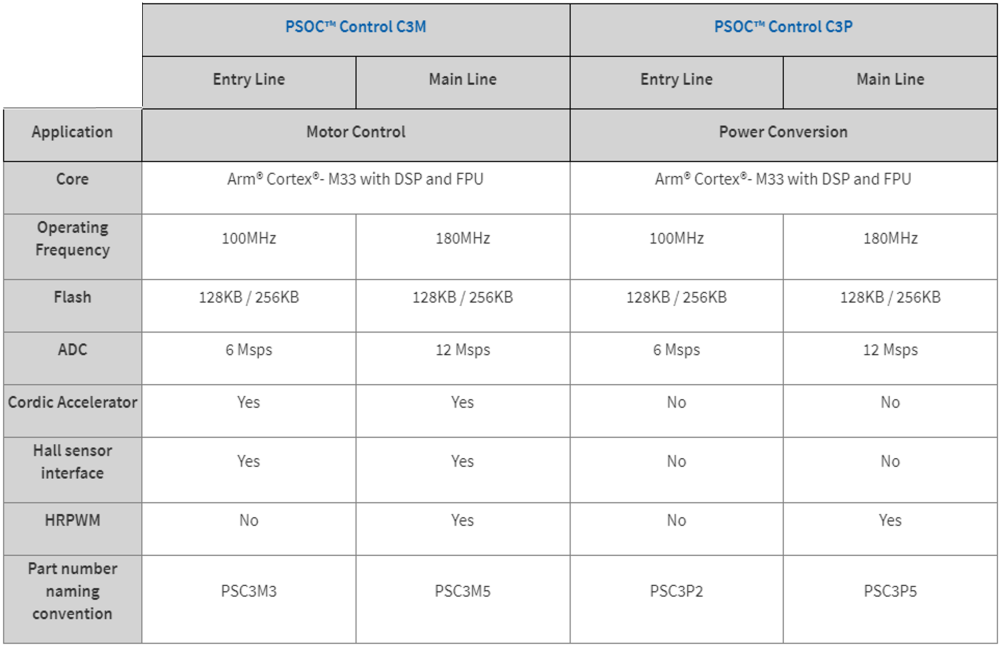

ファミリー製品比較
開発ツール
ModusToolbox™ ソフトウェア
ModusToolbox™ ソフトウェアは、インフィニオンの各種デバイスをサポートする開発ツールと組み込みリソースのコレクションです。ModusToolbox™ ソフトウェアには、プロジェクト作成、ソフトウェア リソースの管理、デバイス ペリフェラルとミドルウェアの設定、コンパイル、プログラミング、デバッグなど、複数の IDE オプションを可能にするデスクトップ アプリケーションが含まれており、Windows、Linux、MacOSに対応しています。
産業アプリケーション向け ModusToolbox™
ModusToolbox™ Industrial MCU packは、追加ツール、ドキュメント、リソースのコレクションとして提供されます。ModusToolbox™ Setup toolを使用して、追加パッケージのセレクションとしてインストールすることができます。ModusToolbox™ Industrial MCU packのパック内容には、ModusToolbox™ Motor Suiteが含まれます。
評価ボード

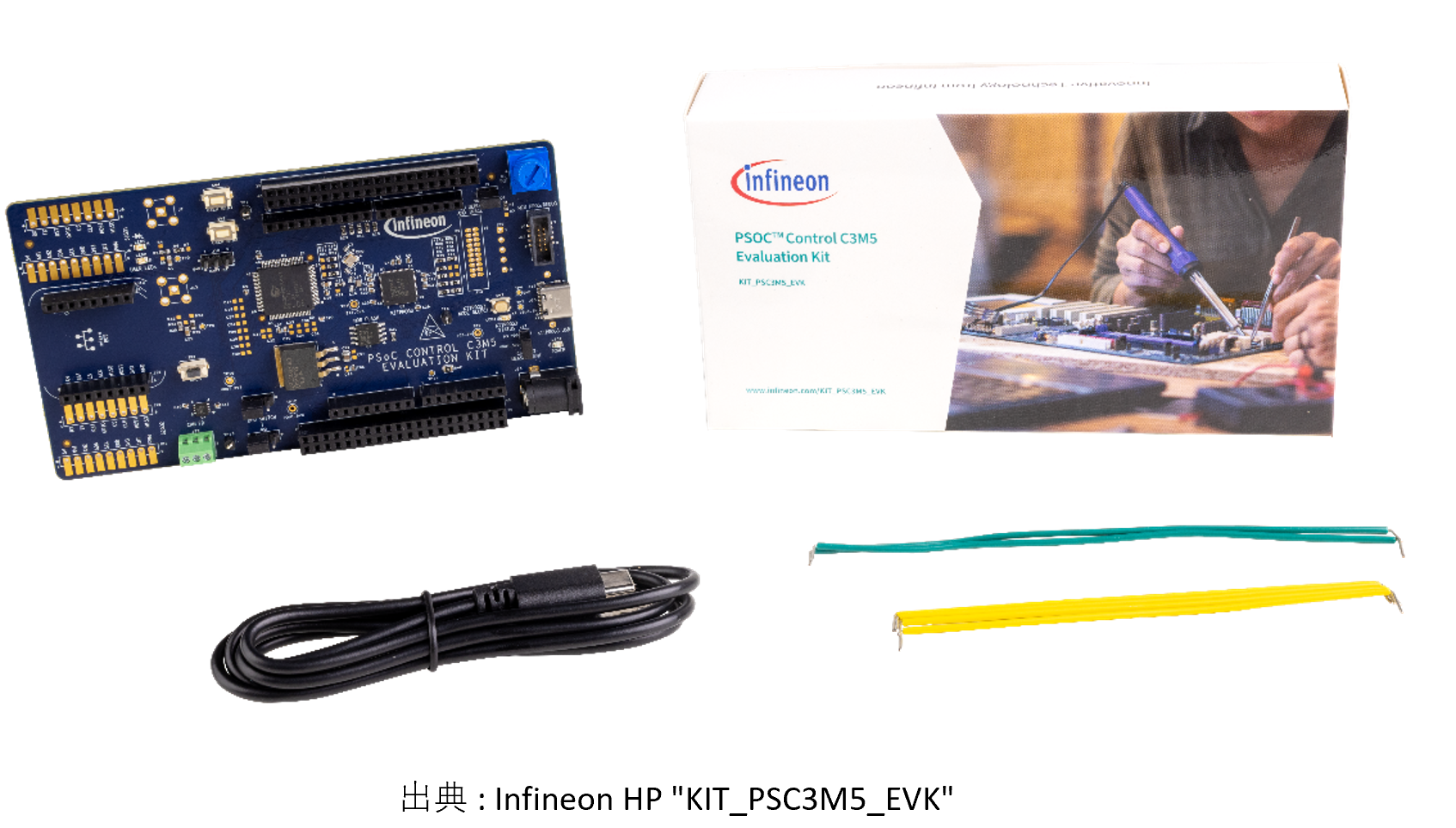

PSOC™ Control C3M5 Evaluation Kit(KIT_PSC3M5_EVK)
Kit contents
- EVK board
- Type C to USB A cable
- Quick Start Guide

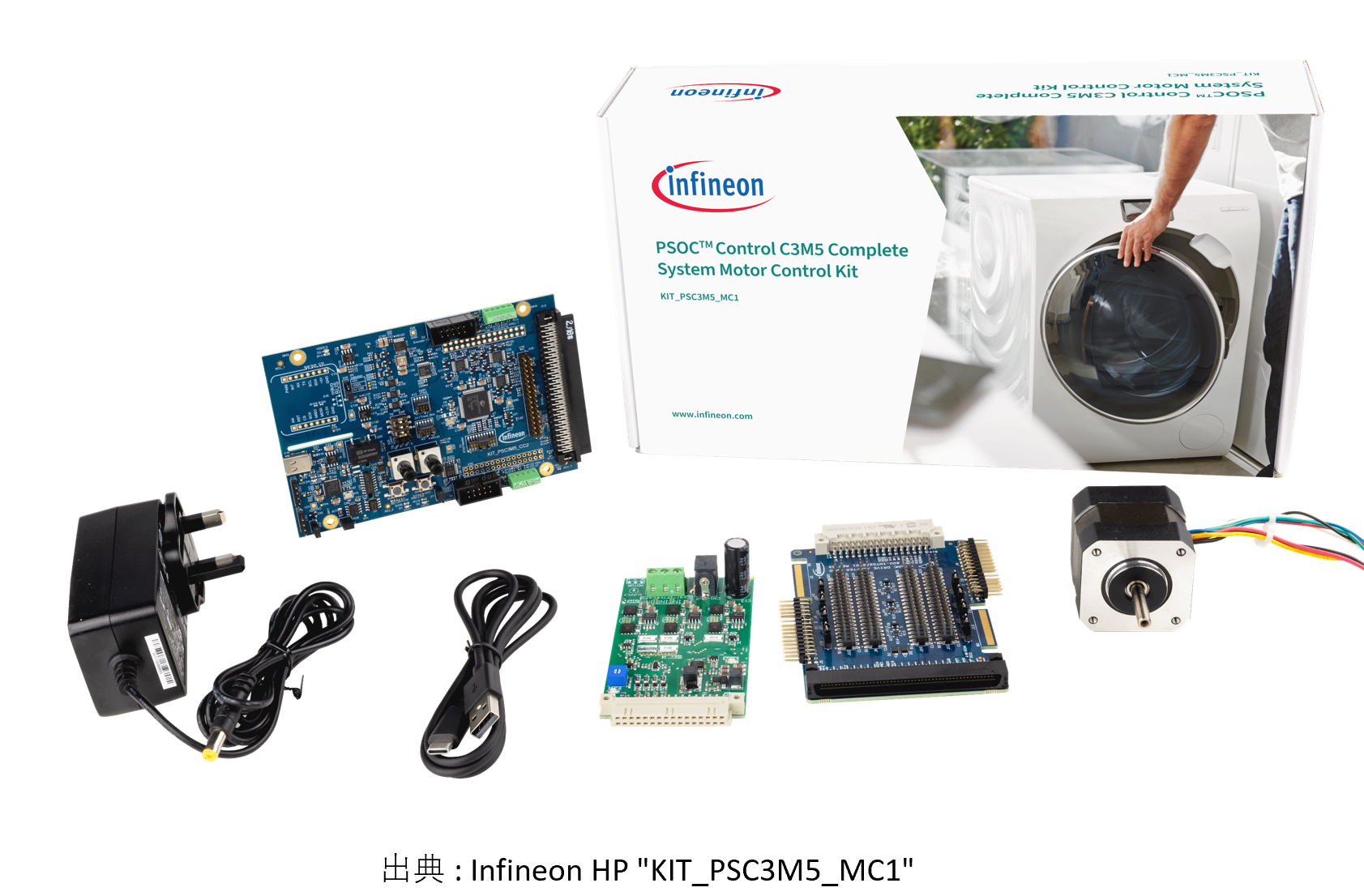

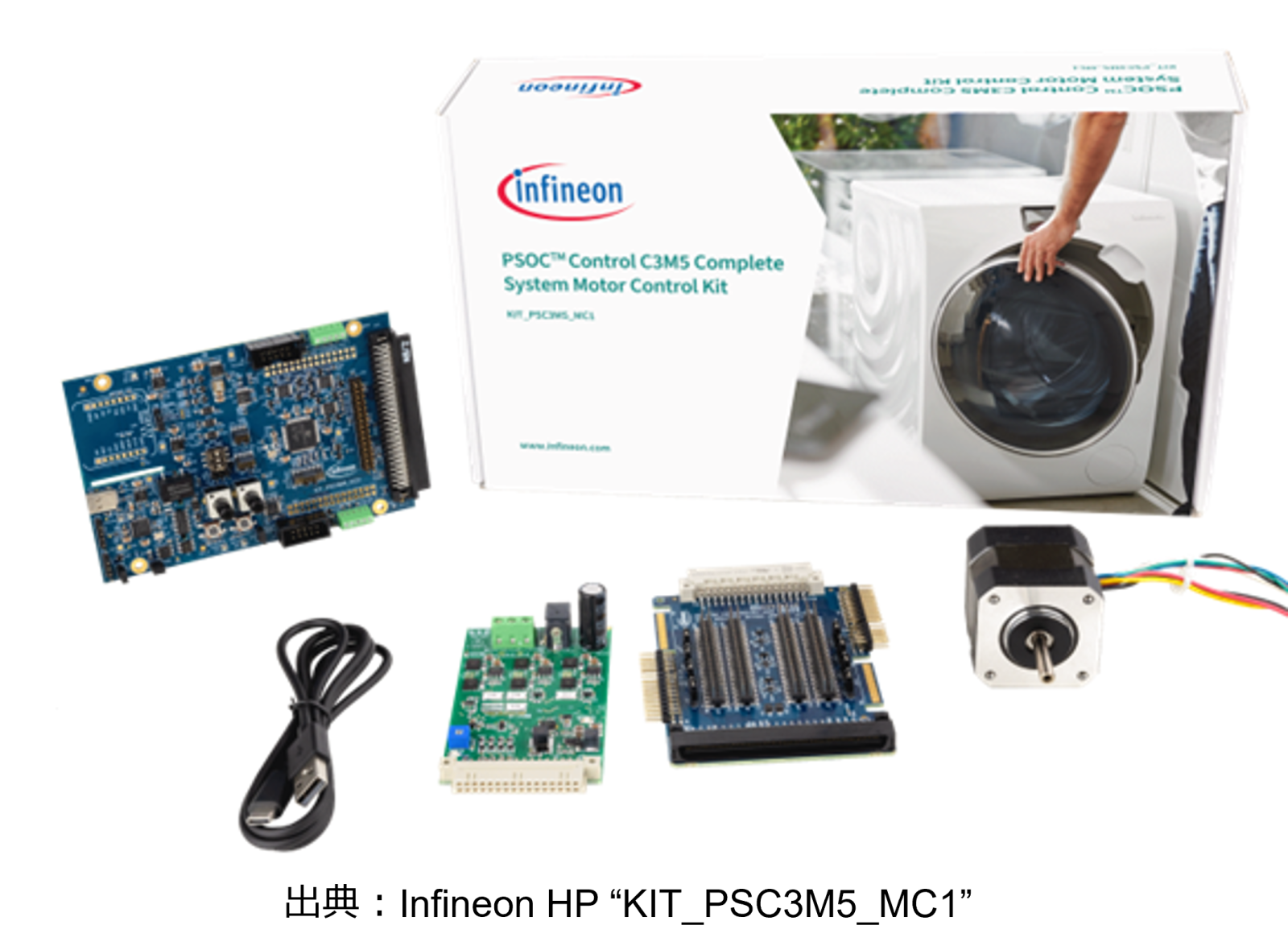

PSOC™ Control C3M5 Complete System Motor Control Kit(KIT_PSC3M5_MC1)
Kit contents
- KIT_PSC3M5_CC2 motor control card
- Drive adapter card
- KITMOTORDC250W24VTOBO1 power board
- USB Type-A to USB Type-C cable
- Nanotec DB42S03 or DB42M03 24 V BLDC motor
- 24 V/1 A AC/DC power adapter
- Quick start guide

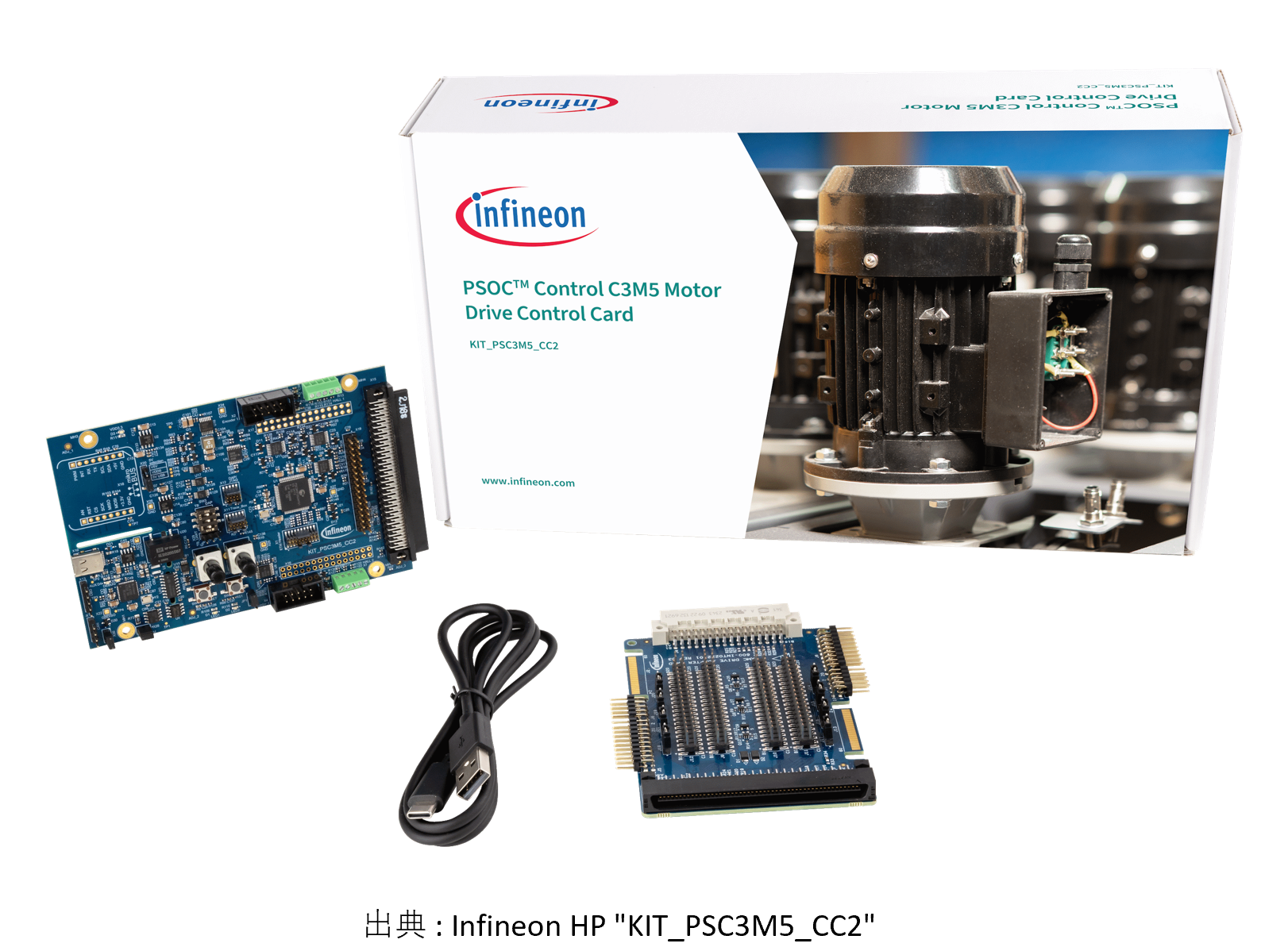

PSOC™ Control C3M5 Motor Drive Control Card(KIT_PSC3M5_CC2)
Kit contents
- KIT_PSC3M5_CC2 motor control card
- Drive adapter card
- USB Type-A to USB Type-C cable
- Quick start guide

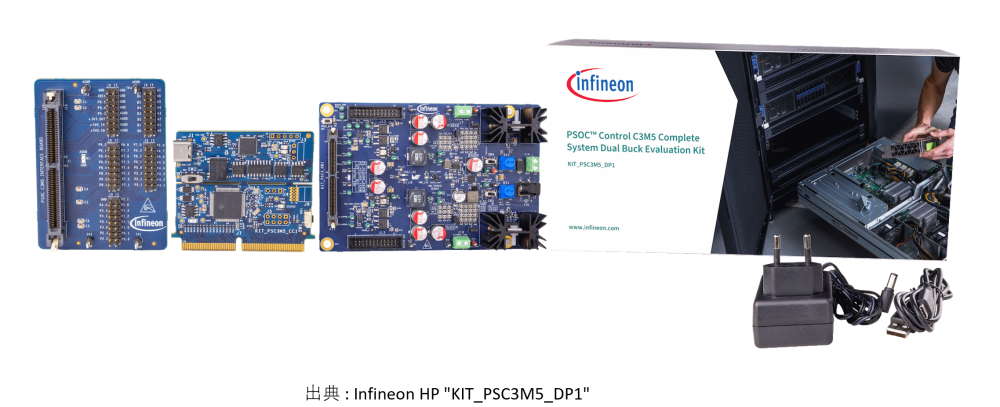

PSOC™ Control C3M5 Complete System Dual Buck Evaluation Kit(KIT_PSC3M5_DP1)
Kit contents
- Dual Buck Evaluation Board (KIT_PSC3_DB1)
- PSOC™ Control C3M5 Digital Power Control Card (KIT_PSC3M5_CC1)
- USB Type-A to Type-C cable
- 24 V DC power adaptor
- Quick start guide

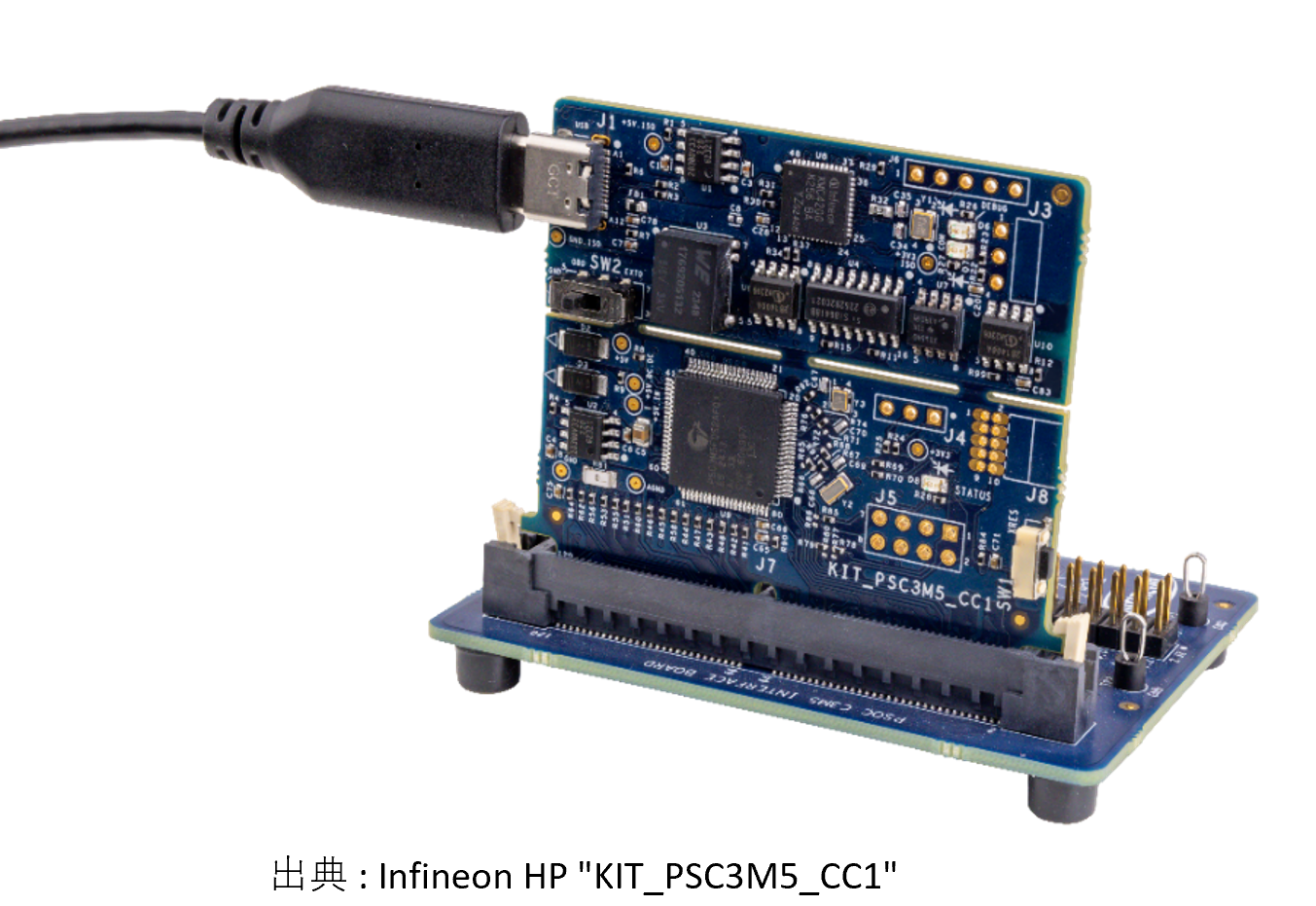

PSOC™ Control C3M5 Digital Power Control Card(KIT_PSC3M5_CC1)
Kit contents
- PSOC™ Control C3M5 control card
- PSOC™ Control C3M5 interface board
- Type C to USB A cable
