IEC 62368-1 新しい取り組みとは
IT機器とAV機器に共通の技術が使われるケースが増えています。それに伴い、IT機器なのかAV機器なのかどちらともとれない製品が増え、これらの製品をどちらかのカテゴリーに区分する意味は失われつつあります。62368-1は、IT機器の規格であるIEC 60950-1と、AV機器の規格であるIEC 60065の対象製品を1つの規格に集約することを目的に開発された新しい国際規格です。対象品はコンピュータ・ネットワーク機器、家庭用電化製品、ディスプレイ・ディスプレイユニット、通信製品、オフィス機器、楽器、その他同様のオーディオ/ビデオ機器、情報/通信技術機器など多岐にわたります。

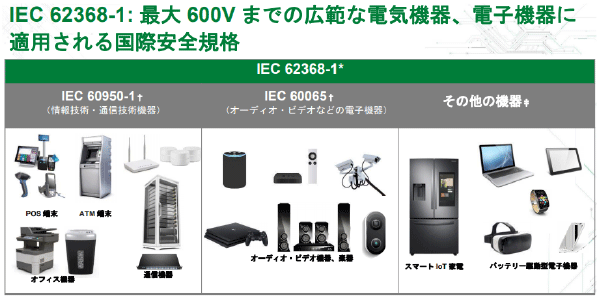

IEC 62368-1 最大600V までに適用される国際安全規格
UL / EN / CSA の各規格では、IEC62368-1 に整合する 62368-1 の新版が発行されています。
- 従来の製品、サブアセンブリ、構成部品には UL/IEC 62368-1 が適用されておりましたが、現在は EC 62368-1 に置き換えられています。
- その他の機器には、製品安全規格が適用されない製品(スマート IoT機器など)と、各種規格が適用される製品(バッテリー駆動型のコンシューマー向け電子機器など)の2つの製品タイプがあります。

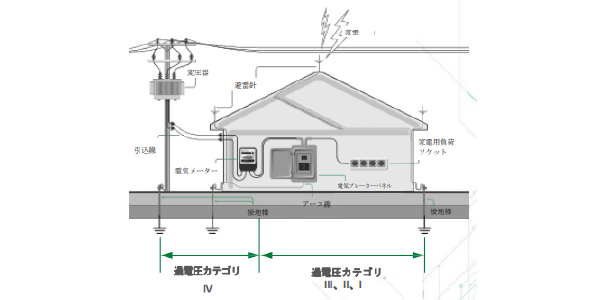

最小定格過渡電圧は AC 電源の電圧によって決まる
- 電気機器および電子機器と過渡電圧の分類
- 過渡電圧は、系統電圧、および配電系統内で機器が接続されている場所によって決まります(過電圧カテゴリ)
- PC、ルーター、ノートパソコン、タブレット、およびそれらの電源は過電圧カテゴリ II に分類されます
- AC120V 電源の要求耐電圧は 1500Vpk。AC240V 電源の要求耐電圧は 2500 Vpk。(規格5.4 項、表 12 で定義されています)
バリスタ使用時の適合性を確保するための各種試験
バリスタの定格電圧が 2 x VRを超える場合、試験は要求されません。
- バリスタの定格電圧が (1.1 x VR) + 1200 以上である場合、試験は要求されません。

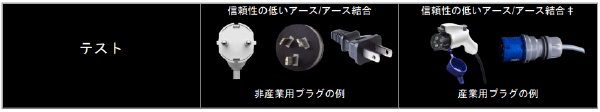

- 確実な接地:常時接続機器、等電位ボンディングが施された場所(立ち入り制限区域、通信センターなど)で使用するコード接続された電源装置、または(技能を持つ者によるコンダクタの取り付けが必要な)プラグ接続可能な固定機器。
※VRとは、AC 電源の定格電圧または上限電圧です。
※規格テストに対しての保護素子をご紹介しています。
バリスタ過負荷試験(G.8.2.2) 試験詳細英語版pdf |
◯ | ◯ |
一次的過電圧試験(G.8.2.3) 試験詳細英語版pdf |
◯ | ◯ |
基本的絶縁要件(5.4.9.1) 試験詳細英語版pdf |
◯ | 要件無し |
汎用電源アダプタに関する推奨ソリューション

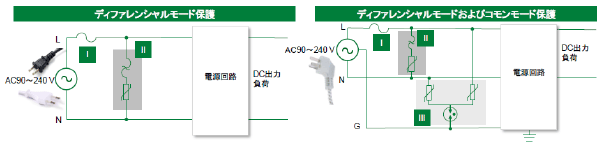

ユニバーサル向けのソリューションの推奨事項で、2ピンおよび3ピンプラグ付きの電源アダプター周辺回路への保護素子のご紹介になります。
※MOVとは、Metal Oxide Varistorの略で金属酸化物バリスタです。
※TMOVとは、温度ヒューズとMOVを組み合わせたデバイスです。
バリスタの熱暴走し、加熱、発煙、発火等の可能性時に回路から切り離すことが可能になります。
製品カテゴリー | 製品シリーズ | アプリケーションでの機能 | 利点と考慮事項 | |
---|---|---|---|---|
Ⅰ(カテゴリ詳細英語版pdf) | ヒューズ | 215 | 過電流の発生から電力段を保護 | 高遮断容量と高サージ耐量の小型デバイス |
392 | コンパクト設計で高アンペア定格 | |||
Ⅱ(カテゴリ詳細英語版pdf) | TMOV | TMOV14RP300E | 過電圧や落雷から電源装置を保護最小許容MCOV(1.25×240V)に適合 | 内蔵の熱防護機能により、異常電圧発生時の過熱を防御。他ソリューションと比べ高いクランプ電圧 |
MOV | V10E420P | |||
SIDCtor+MOV | P2300+V10E300P | |||
Ⅲ(カテゴリ詳細英語版pdf) | MOV+GDT | V10E300P + CG3 3.3 | 保護コモンモード保護の要件に適合 | コモンモード保護を実現する唯一のソルーション |

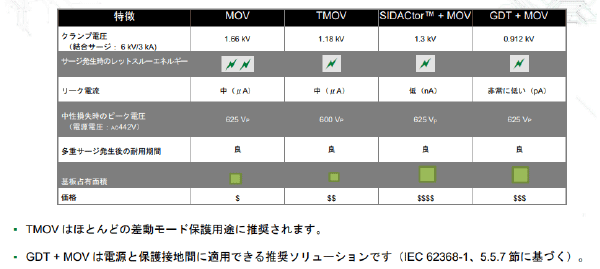

推奨される IEC 62368-1 準拠ソリューションの比較
まとめ
- 2020年12月現在、IEC 60950-1 および IEC 60065 は、IEC 62368-1 に置換えられております。
- コンプライアンスのためには、追加試験が求められる場合が有ります。
- IEC 62368-1 は、一見複雑そうに見えますが、安全性と設計の柔軟性を向上することができます。

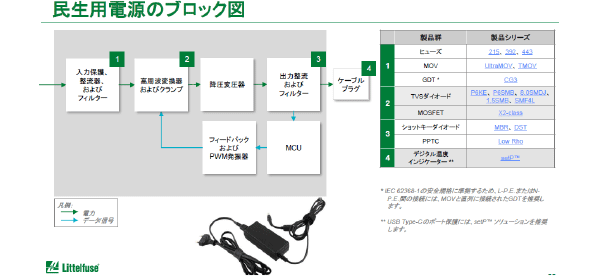

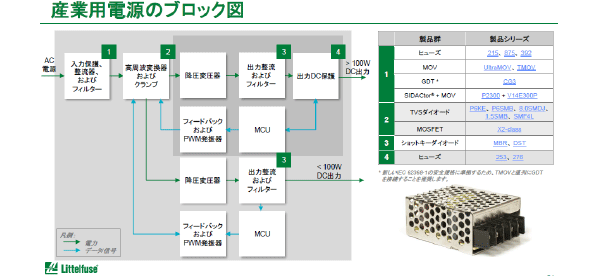

アプリケーションブロック図のご紹介
