インフィニオンテクノロジーズ｜ Multi-Sense テクノロジー 搭載 PSOC™ 4100T Plus マイクロコントローラ
商品基礎情報
PSOC™ 4100T Plus マイクロコントローラ

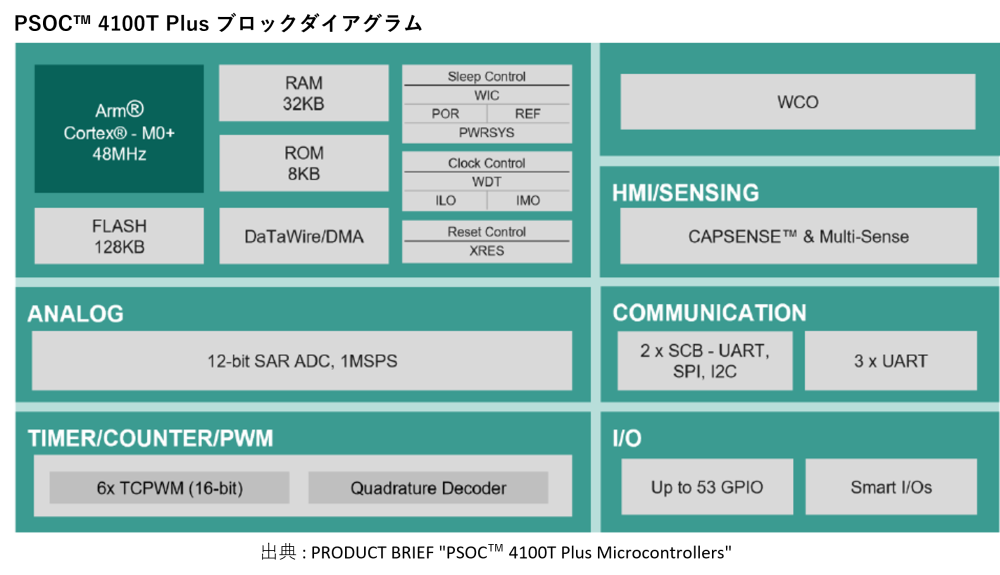

主な特長
・32 ビット MCU サブシステム
-48 MHz Arm® Cortex®-M0+
-最大 128KB の Flash と 32KB の SRAM
-DMA コントローラ
・第5世代 CAPSENSE™ テクノロジー
-自己容量および相互容量式 静電容量センシングをサポート
-誘導式センシング、液面センシング、ホバータッチをサポート
・32 個のセンサー入力
-最大 32 個の自己容量式入力
-最大 256 個の相互容量式入力
-最大 16 個の誘導式入力
・最大 53 個のプログラマブルピン、8 個のスマート I/O
・12 ビット、1 Msps SAR ADC
・クロック精度を向上させる ±1% Internal Main Oscillator (IMO)
・改善された ESD 耐性、最大 6.5KV HBM
・6つの 16 ビットタイマ / カウンタ / パルス幅モジュレータ（TCPWM）ブロック
・I2C、SPI、または UART として構成可能な 2つのシリアル通信ブロック (SCB) および 3つの UART 専用ブロック
・動作電圧：1.71V～5.5V
・パッケージ：64-TQFP / 48-QFN / 48-TQFP / 44-TQFP
アプリケーション例
・ウェアラブル / ヒアラブル デバイス
-AR / VR グラス
-スマートウォッチ
-オーバーイヤーヘッドホン
・スマートホーム / 家電製品
-ホワイトグッズ（大型家電）
-カウンタートップ家電（小型家電）
-タッチスクリーン制御デバイス
-スマート接続IoT製品
・その他のコンスーマ / 産業用途 向け
-ゲーム機器
-コンスーマ電子機器
-プリンター
-調光コントローラー / リモートコントローラー / タッチスクリーン
第5世代 CAPSENSE™ による Multi-Sense テクノロジー
第5世代 CAPSENSE™
・超低消費電力 : 業界初の 常時オン センシング機能により、アクティブおよびスタンバイ時の消費電力を非常に低く抑えた HMI 操作が可能になり、ウェアラブルやヒアラブルなどのバッテリー駆動製品にバッテリーの長寿命化をもたらします。
・SNR : クラス最高の SNR（信号対雑音比）により信頼性が向上し、シームレスなユーザー エクスペリエンス、リフレッシュ レートの高速化、平均消費電力の最適化を実現します。
・耐液性 : 湿潤および高湿度条件下での高信頼性動作により、導電性の高い塩水を含むさまざまな液体による誤作動を防止します。
・高度な近接インターフェース : 最大 30 cm の長距離近接検出、指向性およびジェスチャー コントロールを備えた高度な近接センシングに対応します。

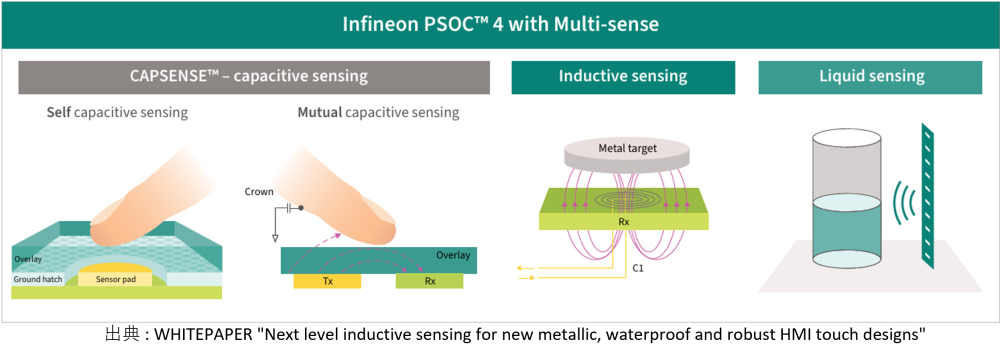

Multi-Sense テクノロジー
・タッチ、スライダー、フォースタッチ、近接、フィンガートラッキング、メタルタッチ、ホバータッチなど、複数のセンシング方式と多様なユーザーインターフェースの組み合わせをサポートします。 Multi-Senseは、高解像度の液面センシングの設計にも使用できます。
開発ツール

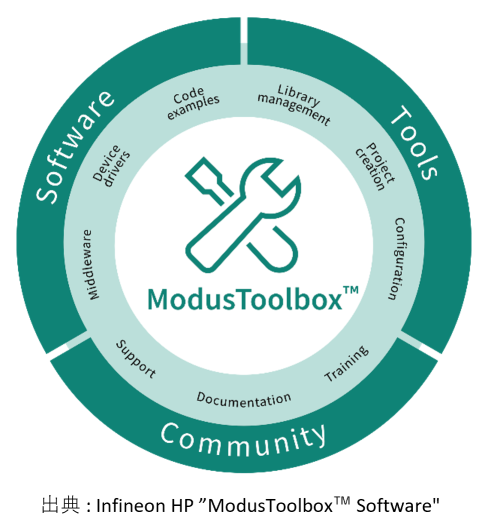

ModusToolbox™ ソフトウェア
ModusToolbox™ ソフトウェアは、インフィニオンの各種デバイスをサポートする開発ツールと組み込みリソースのコレクションです。ModusToolbox™ ツールパッケージには、プロジェクト作成、ソフトウェア リソースの管理、デバイス ペリフェラルとミドルウェアの設定、コンパイル、プログラミング、デバッグなど、複数の IDE オプションを可能にするデスクトップ アプリケーションが含まれており、Windows、Linux、MacOSに対応しています。
評価ボード

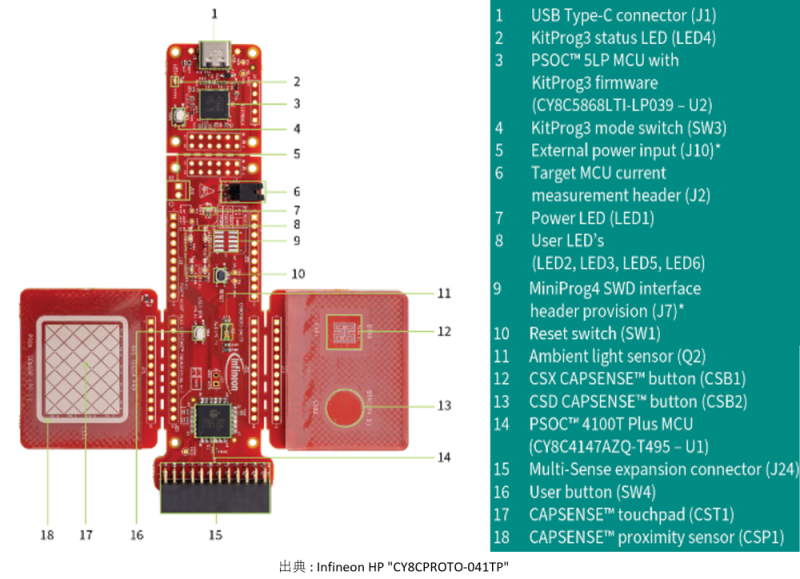

PSOC™ 4100T Plus Prototyping Kit（CY8CPROTO-041TP）
CY8CPROTO-041TP は、PSOC™ 4100T Plus マイクロコントローラ用のプロトタイピングキットです。ユーザーはインフィニオンの第5世代 CAPSENSE™ および Multi-Sense テクノロジーの機能を簡単に評価することができます。このキットにより、開発者は自己容量および相互容量式のセンシング技術を活用するアプリケーションを開発および評価できます。
