関連商品・技術情報
商品基礎情報
[1] 金属酸化物バリスタ(C-Ⅲ, LA,UltraMOV)

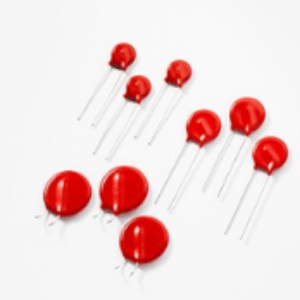

C-IIIシリーズ-高エネルギーラジアルリードバリスタ
C-IIIシリーズは、主にACライン過渡電圧サージサプレッサ(TVSS)製品環境、および比較的小さなパッケージサイズで高い過渡エネルギーとピーク電流機能を必要とするその他の同様のアプリケーションでの使用を目的としています。
C-IIIシリーズは、さまざまなリードオプションを備えた14および20mmディスクバージョンで提供されます。
特長:鉛フリー、ハロゲンフリー、RoHS準拠、高エネルギー吸収能力 WTM40J〜530J(2ms)、高いパルス寿命定格 、高ピークパルス電流能力 ITM3500A〜10,000A(8/20μs) 、広い動作電圧範囲 VM(AC)RMS 130V〜680V

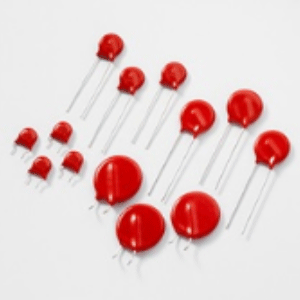

LAシリーズ-線間電圧動作ラジアルリードバリスタ
LAシリーズバリスタには、7mm、10mm、14mm、20mmの4つのモデルサイズがあります。また、VM(AC)RMSの電圧範囲は130V〜1000Vで、エネルギー吸収能力は最大360Jです。一部のLAシリーズのモデル番号は、AまたはBのいずれかのモデル番号接尾辞で指定されたクランプ電圧の選択で使用できます。「A」の選択は標準モデルです。「B」を選択すると、クランプ電圧が低くなります。
UltraMOVシリーズ-高サージ電流ラジアルリードバリスタ
UltraMOV金属酸化物バリスタシリーズは、高いピークサージ電流定格と高いエネルギー吸収能力を必要とするアプリケーション向けに設計されています。UltraMOVバリスタは、主に、過渡電圧サージサプレッサ(TVSS)、無停電電源装置(UPS)、AC電源タップ、AC電力計、または雷、誘導負荷スイッチング、コンデンサバンクスイッチングなどのソース。
これらのデバイスは、7、10、14、および20mmのラジアルリードパッケージサイズで製造され、さまざまなリード形式で提供されます。
[1] TVSダイオード(P6KE、P6SMB)

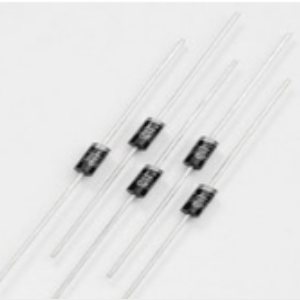

P6KEシリーズ-600Wアキシャルリード過渡電圧抑制(TVS)ダイオード
P6KEシリーズは、雷やその他の過渡電圧イベントによって引き起こされる過渡電圧から敏感な電子機器を保護するために特別に設計されています。
特長:ハロゲンフリーおよびRoHS準拠
典型的な最高温度係数ΔV BR = 0.1%A-V BR 25A°C@ガラスパッシベーションジャンクション
10 × 1000μsの波形で600Wのピークパルス能力、繰り返し率(デューティサイクル):0.01%
高速応答時間:通常、0ボルトからBV分まで1.0ps未満

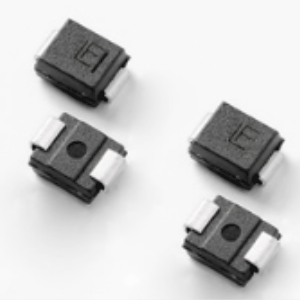

P6SMBシリーズ-DO-214AAパッケージの600W過渡電圧抑制(TVS)ダイオード
P6SMBシリーズは、雷やその他の過渡電圧イベントによって引き起こされる過渡電圧から敏感な電子機器を保護するために特別に設計されています。
特長:10/100μs波形での600Wピークパルス電力能力、繰り返し率(デューティサイクル):0.01%
優れたクランプ能力、低い増分サージ抵抗
[2a、2b] ヒューズ & PPTC(449、picoSMD)

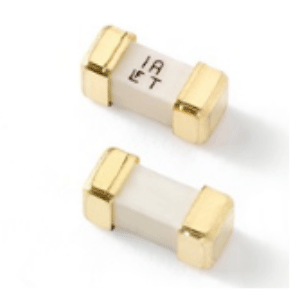

449シリーズ-鉛フリーNANO 2 SLO-BLOサブミニチュア表面実装ヒューズ
鉛フリーNANO 2 SLO-BLOヒューズは、RoHS指令準拠、ハロゲンフリー、100%鉛フリーです。
アプリケーション:スペースに制約のあるアプリケーションの二次保護:ノートPC、LCD/PDP TV、液晶モニター、LCD/PDPパネル、LCDバックライトインバーター、ポータブルDVDプレーヤー、電源、ネットワーキング、PCサーバー、冷却ファンシステム、ストレージシステム、テレコムシステム、無線基地局、白物家電、ゲーム機、オフィスオートメーション機器、バッテリー充電回路の保護、産業機器

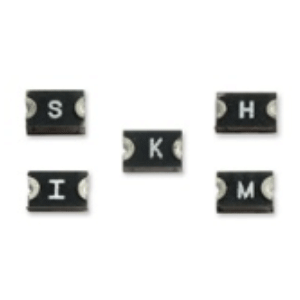

picoSMDCシリーズ-PolySwitch0805サイズ鉛フリー表面実装リセット可能PPTC
picoSMDCシリーズは、スペースが限られており、リセット可能な保護が必要なアプリケーションに、表面実装の過電流保護を提供します。
特長:業界で利用可能な最も幅広いリセット可能なデバイス
アプリケーション:モバイルエレクトロニクスとバッテリー、コンピューター、ポータブルエレクトロニクス、マルチメディア、ゲーム機、電話とブロードバンド、自動車、産業用制御、バッテリー
[2a] TVSダイオード

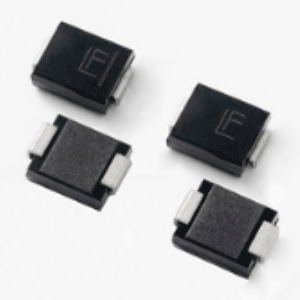

5.0SMDJシリーズ-DO-214ABパッケージの5000W過渡電圧抑制(TVS)ダイオード
5.0SMDJシリーズは、雷やその他の過渡電圧イベントによって引き起こされる過渡電圧から敏感な電子機器を保護するために特別に設計されています。
[2b] TVSダイオードアレイ(SRV05-4HTG、SP0504-4SHTG)

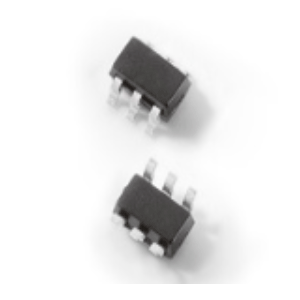

SRV05-4HTG-Dシリーズ-5V10ATVSダイオードアレイ
SRV05-4HTG-Dは、低容量のレールツーレールダイオードと追加のツェナーダイオードを統合して、ESDおよび高サージイベントから各I/Oピンを保護します。この堅牢なデバイスは、パフォーマンスを低下させることなく、IEC 61000-4-5(tP = 8/20μs)に従って10Aのサージ電流を安全に吸収でき、IEC61000-4-2に従って最小±30kVのESDを実現します。負荷容量が非常に小さいため、高速信号ピンの保護にも最適です。
SP0504Sシリーズ-0.85pFダイオードアレイ-AEC-Q101
SP0504Sは、独自のシリコンアバランシェ技術で製造された追加のツェナーダイオードを備えた超低静電容量のレールツーレールダイオードを備えており、破壊的な静電放電(ESD)が発生する可能性のある電子機器に高レベルの保護を提供します。これらの堅牢なダイオードは、パフォーマンスを低下させることなく、IEC 61000-4-2国際規格で指定されている最大レベル(レベル4)で繰り返し発生するESDストライクを安全に吸収できます。負荷容量が非常に小さいため、HDMI、DVI、USB2.0、IEEE1394などの高速信号ピンの保護にも最適です。

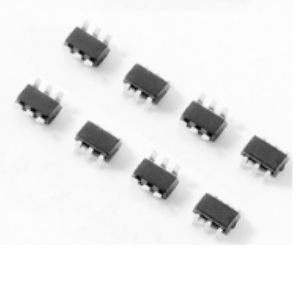

[3] TVSダイオードアレイ(SP1006)

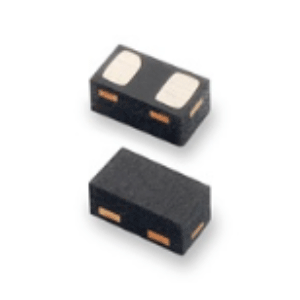

SP1006シリーズ-25pF、30kV、0201ESD保護用一方向TVSダイオードアレイ
独自のシリコンアバランシェ技術で製造されたツェナーダイオードは、各I/Oピンを保護して、破壊的な静電放電(ESD)が発生する可能性のある電子機器に高レベルの保護を提供します。これらの堅牢なダイオードは、性能を低下させることなく、±30kV(接触放電、IEC 61000-4-2)で繰り返されるESDストライクを安全に吸収できます。さらに、各ダイオードは、非常に低いクランプ電圧で5Aの8/20µsサージ電流(IEC61000-4-5)を安全に消費できます。

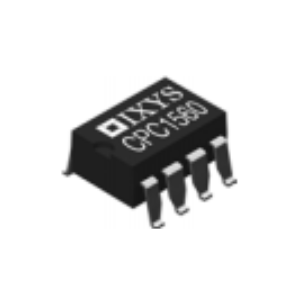

[3] ソリッドステートリレー(CPC1651)
60V、300mA、高速ノーマルオープンソリッドステートリレー
DCは最大600mADC、AC / DCでは最大300mArmsの負荷を高速でオンにします。
アクティブな電流制限回路および3750Vrmsの入力から出力への絶縁。
