[1] 金属酸化物バリスタ(C-Ⅲ、LA、UltraMOV)

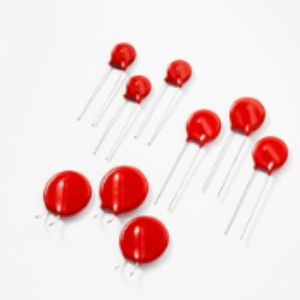

C-IIIシリーズ-高エネルギーラジアルリードバリスタ
C-IIIシリーズは、主にACライン過渡電圧サージサプレッサ(TVSS)製品環境、および比較的小さなパッケージサイズで高い過渡エネルギーとピーク電流機能を必要とするその他の同様のアプリケーションでの使用を目的としています。
C-IIIシリーズは、さまざまなリードオプションを備えた14および20mmディスクバージョンで提供されます。
特長:鉛フリー、ハロゲンフリー、RoHS準拠、高エネルギー吸収能力 WTM40J〜530J(2ms)、高いパルス寿命定格 、高ピークパルス電流能力 ITM3500A〜10,000A(8 /20μs) 、広い動作電圧範囲 VM(AC)RMS 130V〜680V

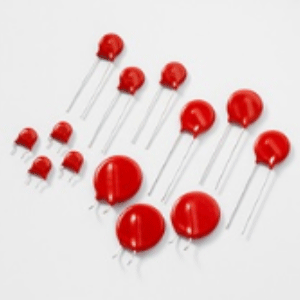

LAシリーズ-線間電圧動作ラジアルリードバリスタ
LAシリーズバリスタには、7mm、10mm、14mm、20mmの4つのモデルサイズがあります。また、VM(AC)RMSの電圧範囲は130V〜1000Vで、エネルギー吸収能力は最大360Jです。一部のLAシリーズのモデル番号は、AまたはBのいずれかのモデル番号接尾辞で指定されたクランプ電圧の選択で使用できます。「A」の選択は標準モデルです。「B」を選択すると、クランプ電圧が低くなります。

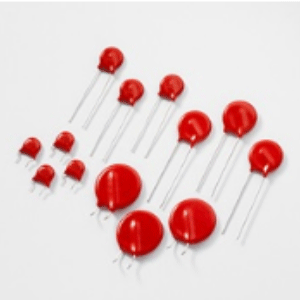

UltraMOVシリーズ-高サージ電流ラジアルリードバリスタ
UltraMOV金属酸化物バリスタシリーズは、高いピークサージ電流定格と高いエネルギー吸収能力を必要とするアプリケーション向けに設計されています。UltraMOVバリスタは、主に、過渡電圧サージサプレッサ(TVSS)、無停電電源装置(UPS)、AC電源タップ、AC電力計、または雷、誘導負荷スイッチング、コンデンサバンクスイッチングなどのソース。
これらのデバイスは、7、10、14、および20mmのラジアルリードパッケージサイズで製造され、さまざまなリード形式で提供されます。
[1] TVSダイオード(P6KE、P6SMB)

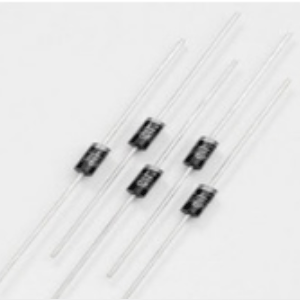

P6KEシリーズ-600Wアキシャルリード過渡電圧抑制(TVS)ダイオード
P6KEシリーズは、雷やその他の過渡電圧イベントによって引き起こされる過渡電圧から敏感な電子機器を保護するために特別に設計されています。
特長:ハロゲンフリーおよびRoHS準拠
典型的な最高温度係数ΔV BR = 0.1%A-V BR 25A°C@ガラスパッシベーションジャンクション
10 × 1000μsの波形で600Wのピークパルス能力、繰り返し率(デューティサイクル):0.01%
高速応答時間:通常、0ボルトからBV分まで1.0ps未満

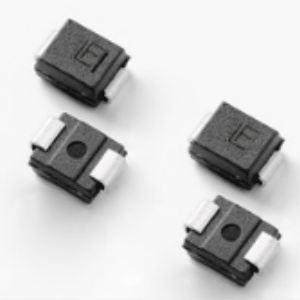

P6SMBシリーズ-DO-214AAパッケージの600W過渡電圧抑制(TVS)ダイオード
P6SMBシリーズは、雷やその他の過渡電圧イベントによって引き起こされる過渡電圧から敏感な電子機器を保護するために特別に設計されています。
特長:10/100μs波形での600Wピークパルス電力能力、繰り返し率(デューティサイクル):0.01%
優れたクランプ能力、低い増分サージ抵抗
[1、2] 温度インジケータ(setP)
setP™ シリーズ-setP™-デジタル温度インジケーター
LittelfusesetP™温度インジケーターは、USBType-Cプラグを過熱から保護するのに役立ちます。USB Type-Cの独自の仕様に合わせて設計されており、最高レベルのUSB PowerDeliveryを保護するのに役立ちます。
アプリケーション:USBType-Cプラグ、USB-C-USB-Cケーブル
キャプティブType-Cケーブル付き充電器、USB-CおよびUSB-PDに準拠した急速充電規格およびプロトコル
[2] PPTC(0805L、Nano、Pico)

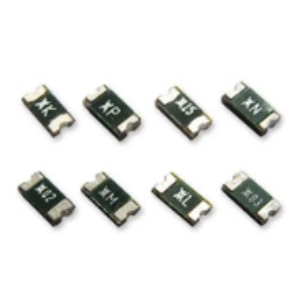

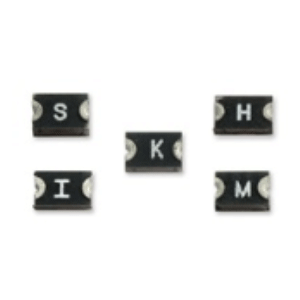

0805Lシリーズ-PolySwitch®鉛フリー表面実装リセット可能PPTC
0805LシリーズPTCは、スペースが限られており、リセット可能な保護が必要なアプリケーションに、表面実装の過電流保護を提供します。
アプリケーション:USB周辺機器、ディスクドライブ、CD-ROM、マザーボードと周辺機器のプラグアンドプレイ保護、携帯電話-バッテリーとポートの保護、ディスクドライブ、PDA/デジタルカメラ、ゲーム機のポートプロテクション

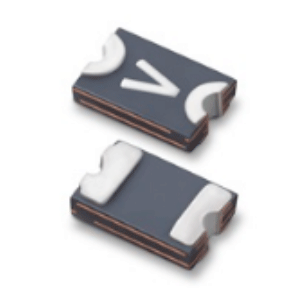

nanoSMDCシリーズ-PolySwitch1206サイズ鉛フリー表面実装リセット可能PPTC
nanoSMDCシリーズは、スペースが限られており、リセット可能な保護が必要なアプリケーションに、表面実装の過電流保護を提供します。
アプリケーション:モバイルエレクトロニクスとバッテリー、コンピューター、ポータブルエレクトロニクス、マルチメディア、ゲーム機、電話とブロードバンド、自動車、産業用制御、バッテリー

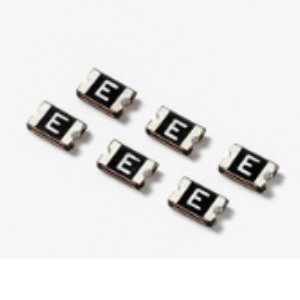

picoSMDCシリーズ-PolySwitch0805サイズ鉛フリー表面実装リセット可能PPTC
picoSMDCシリーズは、スペースが限られており、リセット可能な保護が必要なアプリケーションに、表面実装の過電流保護を提供します。
特長:業界で利用可能な最も幅広いリセット可能なデバイス
アプリケーション:モバイルエレクトロニクスとバッテリー、コンピューター、ポータブルエレクトロニクス、マルチメディア、ゲーム機、電話とブロードバンド、自動車、産業用制御、バッテリー
[2] 積層バリスタ(MLA)

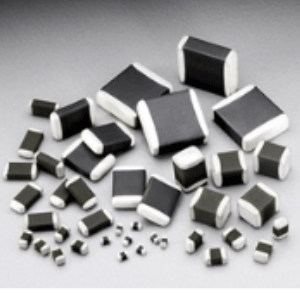

MLAシリーズ-多層過渡電圧サプレッサー
過渡電圧サージ抑制デバイスのMLAシリーズファミリは、Littelfuse多層製造技術に基づいています。これらのコンポーネントは、IEC 6100-4-2または電磁両立性(EMC)に使用されるその他の規格で指定されているものを含め、さまざまな一時的なイベントを抑制するように設計されています。MLAシリーズは通常、回路基板レベルで集積回路やその他のコンポーネントを保護するために適用されます。
広い動作電圧とエネルギー範囲により、MLAシリーズは電源、制御、信号ラインのさまざまなアプリケーションに適しています。
[3] TVSダイオードアレイ(SP1006)

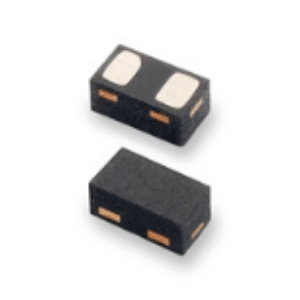

SP1006シリーズ-25pF、30kV、0201ESD保護用一方向TVSダイオードアレイ
独自のシリコンアバランシェ技術で製造されたツェナーダイオードは、各I/Oピンを保護して、破壊的な静電放電(ESD)が発生する可能性のある電子機器に高レベルの保護を提供します。これらの堅牢なダイオードは、性能を低下させることなく、±30kV(接触放電、IEC 61000-4-2)で繰り返されるESDストライクを安全に吸収できます。さらに、各ダイオードは、非常に低いクランプ電圧で5Aの8/20µsサージ電流(IEC61000-4-5)を安全に消費できます。
[5] ポリマーESDサプレッサ

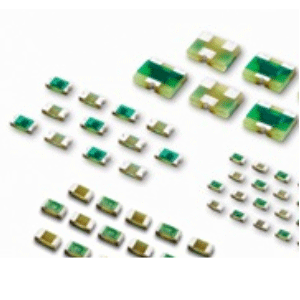

PGB10603シリーズ – 鉛フリー0603表面実装型ポリマーESDサプレッサ
PGB10402シリーズ – 鉛フリー0402表面実装型ポリマーESDサプレッサ
PulseGuard ESDサプレッサは静電気放電(ESD)から高精度の電気機器を保護します。これらのサプレッサは、低キャパシタンスが重要な低電圧で高速なアプリケーションに最適です。この新しいテクノロジーはUSB 2.0、IEEE1394、HDMIやDVIなどの高速プロトコルを使用するデータポートに非常に効果的です。PulseGuardサプレッサは、非常に立ち上がりの速いESDトランジェントを抑えるためにポリマー複合材料を使用し(IEC 61000-4-2 と MIL-STD-883E の規定どおり)、実際には回路にキャパシタンスを追加しません。
