これまで本コラムでコネクターの基本概要をご説明しましたが、このページでは実際にコネクターを選定するにあたり、必要となる要点をまとめています。
これから初めてコネクターを選定される方は、ぜひ参考にしてみてください。
商品基礎情報

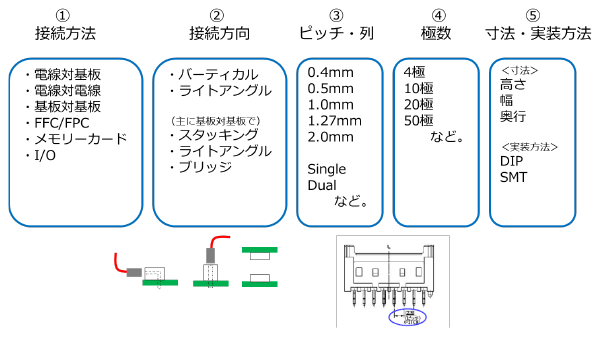

コネクターの選定（壱）

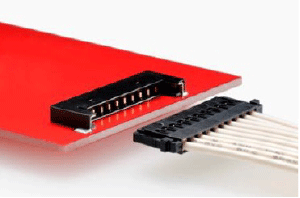

①接続方法：電線対基板(WtoB)、電線対電線(WtoW)、基板対基板(BtoB)、FFC/FPC等
②接続方向：垂直型、水平型、並行型等
③極間ピッチ：接続方法によりオプション多数
列：シングル(1列)、デュアル(2列)
④極数：接続方法によりオプション多数
⑤寸法：高さ、幅、奥行
実装方法：DIP(スルーホール)、SMT(面実装)
⑥端子接続：圧着、圧接（電線接続の場合）
⑥の写真例

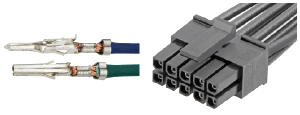

圧着端子＆ハウジング

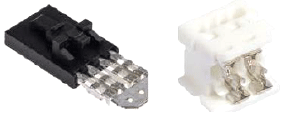

圧接端子＆ハウジング
※接続方法、コネクターの基本については弊社HP内の以下リンクを参考にしてください。
コネクターの選定（弐）
⑧ロック機構：無し、有り(ポジティブロック、フリクションロック)
⑨定格：電流値、電圧値
⑩その他：各安全規格(UL、CSA、TUV、MIL等)
⑪その他：価格、MOQ、納期(LT)、梱包法(リール、トレイ、袋)、生産地など
⑧の写真例

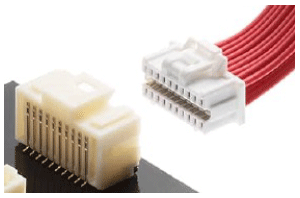

ポジティブロック
フリクションロック
※接続方法、コネクターの基本については弊社HP内の以下リンクを参考にしてください。
最後に
今回紹介した内容は基礎情報となり、特に高速通信用のコネクターなどについては更に細かいスペック・特性も確認が必要となりますが、それでも基礎情報の確認は必要となりますので、参考としてご活用ください。
