GRAS 自動車NVHマイクロホンシリーズ

本ページでは自動車 NHV測定に最適なマイクロホンをご紹介します。

自動車業界が100年に一度の変革期を迎え、EV化や自動運転技術の進展に伴い、NVH（騒音・振動・ハーシュネス）計測の重要性はかつてないほど高まっています。エンジニアの皆様は、従来のエンジン騒音とは異なるEV特有の高周波ノイズや、エンジンルーム内の極限環境、さらには複雑な車室内音響の解析など、より難度の高い課題に直面されているのではないでしょうか。

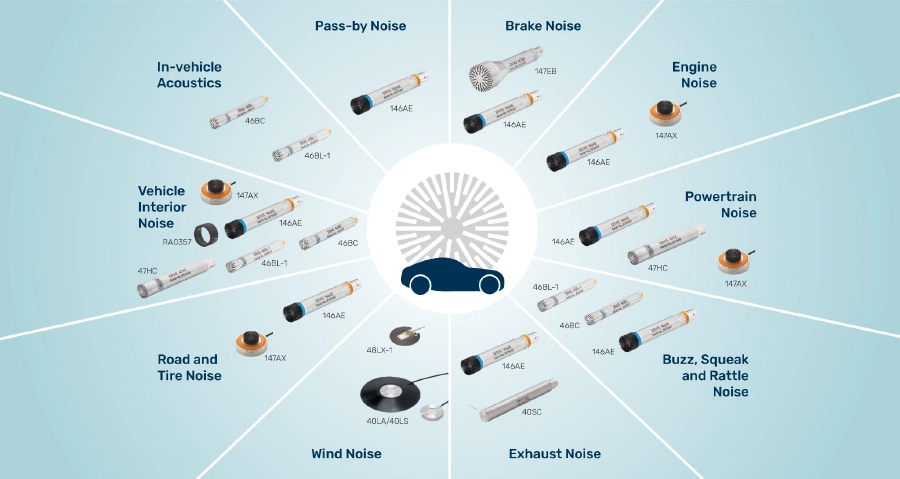

自動車開発におけるNVH（騒音・振動・ハーシュネス）試験に特化した、GRAS社の高性能マイクロホン。過酷な環境下での耐久性、取付工数の削減、EV化に伴う高周波測定への対応など、現代の設計技術者が直面する課題を解決する最適なソリューションを提供します。

GRAS NVHマイクロホンを20万円以下でご提供する特別キャンペーンを実施中！！

GRAS社のNVHマイクロホンの46AE、146AE、147AX、46BCを魅力的な価格でご提供するキャンペーンを実施しております。キャンペーン詳細はお問い合わせをお願いいたします。

お問い合わせはこちら

製品の主な特長

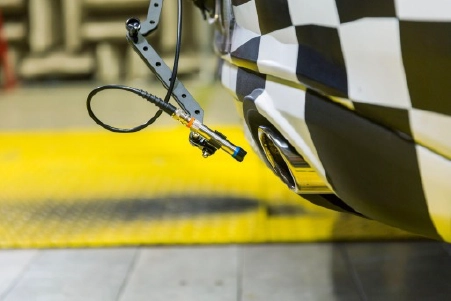

特長1: 過酷な実走行試験に耐える堅牢性（146AE / 147AX）

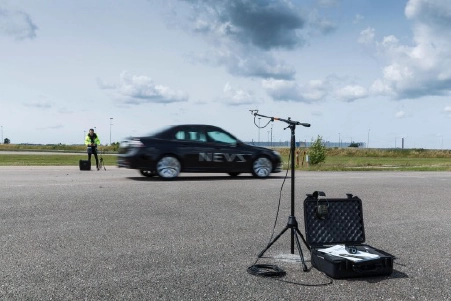

GRASの堅牢型シリーズは、通常のマイクロホンの基準を遥かに超えるHALT試験（高加速度寿命試験）を行っています。60時間の振動試験（8G）、-40℃から+125℃の温度サイクル、1.5mからの落下試験などをクリアしています。さらにIP67の防塵防水性能により、雨天時やオイルミストが飛散する環境でも継続的な計測が可能です。故障による試験のやり直しやダウンタイムを最小限に抑え、実走行に近い過酷な条件下で信頼性の高いデータを取得できます。

146AEの詳細はこちら>>>

147AXの詳細はこちら>>>

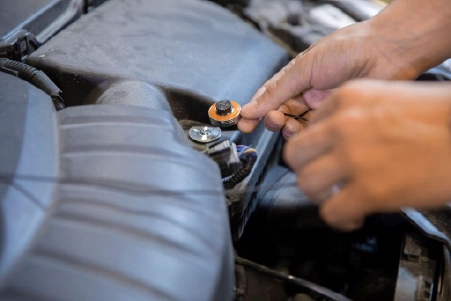

特長2: MagMount™システムによる圧倒的な作業効率と再現性（147AX）

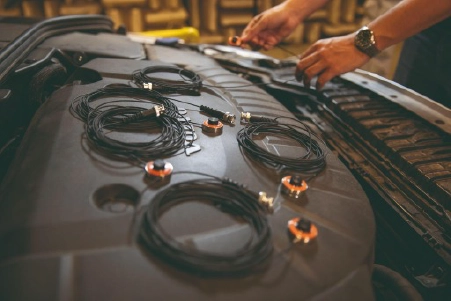

147AXは、マイクロホン裏面にマグネットを内蔵した独自の取付機構を採用しています。磁性体には直接、非磁性体には専用のマウンティングディスク（両面テープ等で固定）を使用することで、工具不要で瞬時に設置が完了します。ディスクのセンターガイドにより、何度脱着しても数ミクロンの精度で同じ位置に固定可能です。狭いエンジンルーム内や車室内でのセットアップ時間を大幅に短縮できるだけでなく、作業者による設置位置のバラツキを排除し、試験データの高い再現性を保証します。

147AXの詳細はこちら>>>

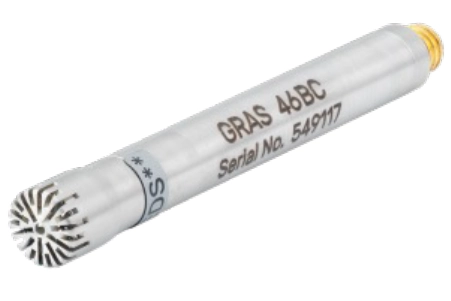

特長3: EV（電気自動車）特有の高周波ノイズを捉えるマルチフィールド技術（46BC）

EV化により課題となる高周波の電磁ノイズやインバーター音は、車室内の複雑な反射を伴います。46BCは「マルチフィールドマイクロホン」として設計されており、音の入射角が定まらない複雑な音場でも、自由音場・圧力型・拡散音場のいずれの環境下でも高精度な測定が可能です。1/4インチの小型サイズは音場への干渉を極限まで抑えます。従来の1/2インチマイクロホンでは困難だった、反射の多い車室内での高周波計測において、入射角を気にすることなく真の騒音レベルを正確に評価できます。

46BCの詳細はこちら>>>

特長4: 接続エラーを防ぐ視認性の高い導通確認LED（146AE / 147AX）

これらのモデルにはオレンジ色のLEDが搭載されており、計測器からCCP電源（定電流電源）が正常に供給されると点灯します。また、TEDSチップの読み込み時にも点灯するため、多数のチャンネルを使用する試験において各マイクロホンの識別が容易です。配線ミスや断線を試験開始前に一目で確認できるため、試験後に「データが録れていなかった」という致命的なミスを未然に防ぎます。

146AEの詳細はこちら>>>

147AXの詳細はこちら>>>

各製品仕様

モデル名	音場タイプ	周波数範囲 (±2dB)	ダイナミックレンジ	動作温度範囲	耐環境性	特徴
46AE	自由音場	3.15Hz – 20kHz	17 – 138 dB(A)	-30 ～ +85℃	標準	汎用性の高い標準モデル
146AE	自由音場	3.15Hz – 20kHz	18 – 133 dB(A)	-40 ～ +125℃	IP67 / 耐衝撃	次世代NVHスタンダード
147AX	圧力型	3.15Hz – 20kHz	19 – 133 dB(A)	-40 ～ +125℃	IP67 / 耐衝撃	マグネット取付 / 狭所対応
46BC	マルチフィールド	4Hz – 20kHz	24 – 145 dB(A)	-20 ～ +80℃	標準	EV車室内 / 高周波対応
