NVHスタンダードマイクロホン146AE

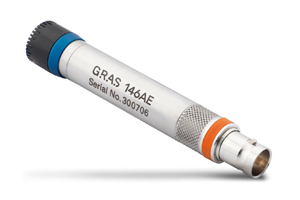

146AEは自動車NVHスタンダードマイクロホンとして開発されました。NVH測定では、厳しい環境下で高い信頼性のデータを取得する必要があり、使用されるマイクロホンには高い精度と耐環境性が求められます。146AEはそのようなアプリケーションで使用できるNVHスタンダードマイクロホンです。146AEはCCP電源駆動ですので、加速度センサなどと同じ駆動電源になり、同じ計測器に接続できます。
マイクロホンは試験中に振動や衝撃、過酷な温度環境、塵や埃、水やオイルに濡れるなど、厳しい環境で測定を行う必要があり、146AEはそのような環境下で高精度のデータを測定できます。また近年ではEVシフトに伴い、自動車の開発スピードも早くなっており、測定も効率良く行う必要があります。146AEは他のマイクロホンに比べ、非常に高い耐久性を持っており、マイクロホンを交換するような無駄なコストを削減できます。
146AEは1/2″自由音場型マイクロホンで汎用性が高いため、シャーシダイナモ試験だけではなく、屋外での試験など様々な環境で使用できます。ブレーキ、パワートレイン、排気、車室内、パスバイノイズなどの様々なNVH試験で使用できます。
146AEの製品特徴
146AEは下記のようなユニークな特徴を持っています。
・耐衝撃性
146AEはマイクロホンのダイヤフラムと保護グリッド部分は特殊な設計で、マイクロホン内部も特別な設計、材質を使用しており、耐衝撃性が向上しています。試験中に誤ってマイクロホンを落下させても非常に壊れにくくなっています。
・防塵防水性
146AEは防塵防水等級IP67の試験をクリアしています。マイクロホンは密閉されており、塵や埃がある環境でもマイクロホン内部に侵入することなく使用できます。また防水性もあるため、雨の中やオイルミストの中でも測定することができます。
・2つのベントホール
マイクロホン内部の気圧を調整するベントホールを2つ備えています。ベントホールは独自のフィルターで保護されており、防水防塵性を実現しています。
・幅広い温度範囲
146AEが-40℃～+125℃で使用することができます。従来のマイクロホンでは測定が難しかった寒冷地や高温になるエンジンルーム内でもマイクロホンを設置し、測定することができます。
・導通確認LED
146AEにはオレンジ色のLEDが搭載されており、接続した計測器から定電流電源が供給されるとLEDが光ります。それにより、目視でマイクロホンの導通を確認することができ、試験後にマイクロホンの導通ができておらず、データが取得できていないなどのエラーを防ぎます。
またTEDSを読み込んだ際にもLEDは光ります。多数のマイクロホンを使用する試験では、どのチャンネルがどの位置に設置しているか分からなくなることがありますが、その際にはTEDSを読み込むことで、チャンネルとマイクロホン位置を目視で確認することができます。
146AE 紹介動画
146AEは最高の計測を行うために開発されました。防塵防水(IP67)に対応し、屋外・雨の中・高温環境など今まで音響計測が難しかった環境での計測を可能にしました。
146AE 仕様
| 感度 | 50mV/Pa |
|---|---|
| ダイナミックレンジ | 18dB(A)～133dB |
| 周波数範囲 | 3.15Hz～20kHz(±2dB) |
| 温度範囲 | -40℃～+125℃ |
| 湿度範囲 | 10～90% RH |
| 駆動電源 | CCP電源 2～20mA |
| 防塵防水規格 | IP67 |
| 対応規格 | IEC 61094-4 WS2F、 IEC 61672 Class1 |
※IEC60529に規定されている防塵防水規格IP67は、粉塵が内部に侵入しない、水深1mに30分間水中に入れても影響がないという規格になります。
※長時間、水にさらされると故障する可能性があります。水分が付着した後には必ず拭き取るようにしてください。
※状態監視のようなアプリケーションでは、GRAS社41シリーズをご使用ください。
HALT(高加速度寿命)試験
GRAS社ではマイクロホンにHALT (Highly Accelerated Life Tests)試験を行っております。HALT試験とは温度、湿度、衝撃、振動のストレスをかける試験です。146AEは通常のマイクロホンよりも厳しいHALT試験を行っています。
146AEのHALT試験内容
・温湿度試験：温度50℃、湿度90%環境下で48時間
・衝撃試験：2kgの重りを付けて、1.5mの高さから落下
・落下試験：高さ1mから100回落下
・振動試験：8Gで60時間加振
防塵防水マイクロホン146AE（HALT試験）紹介動画
GRAS社では測定結果の信頼性を高めるため、耐環境性のマイクロホンを開発しました。マイクロホンに安定性・堅牢性を保証するためにGRAS社は独自にHAL試験を行っています。HALT試験の内容や結果は全て公開されております。
146AEのアクセサリ

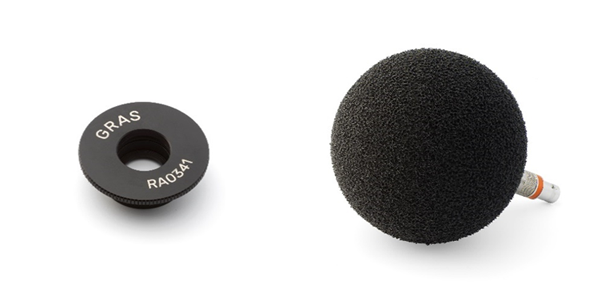

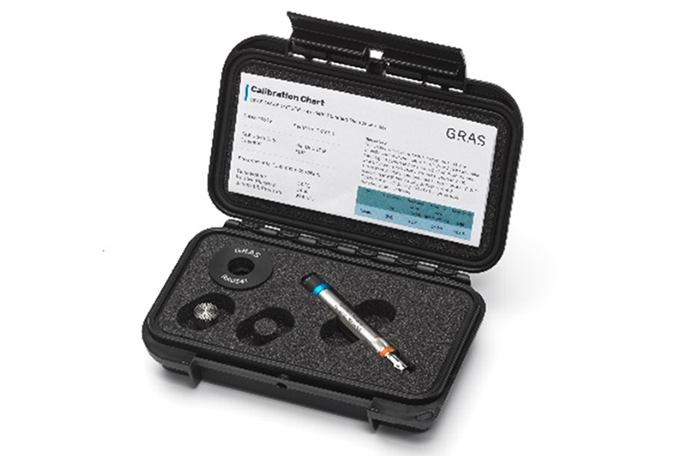

146AEは校正用アダプタRA0341が標準で付属します。別売りアクセサリとして、下記製品をご用意しています。
- 防水BNCケーブル
- 防水高温BNCケーブル
- 146AE専用ウインドウスクリーンAM0391

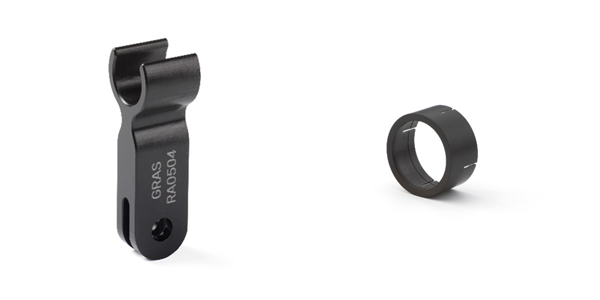

- RA0504 マイクホルダー GoProアダプタ
- 防塵防水保護グリッドRA0354
- 146AE専用ランダム入射補正アダプタRA0357
※水がかかる環境で使用する際には防水BNCケーブルを使用することを推奨します。
