Microchip｜カスタム・ロジック内蔵 8-bit マイコン のご紹介
Microchip社のPIC16F13145ファミリは、革新的な「設定可能ロジック・ブロック（CLB：Configurable Logic Block）」周辺機器を搭載した、コストパフォーマンスに優れた新しい8ビットマイコンです 。

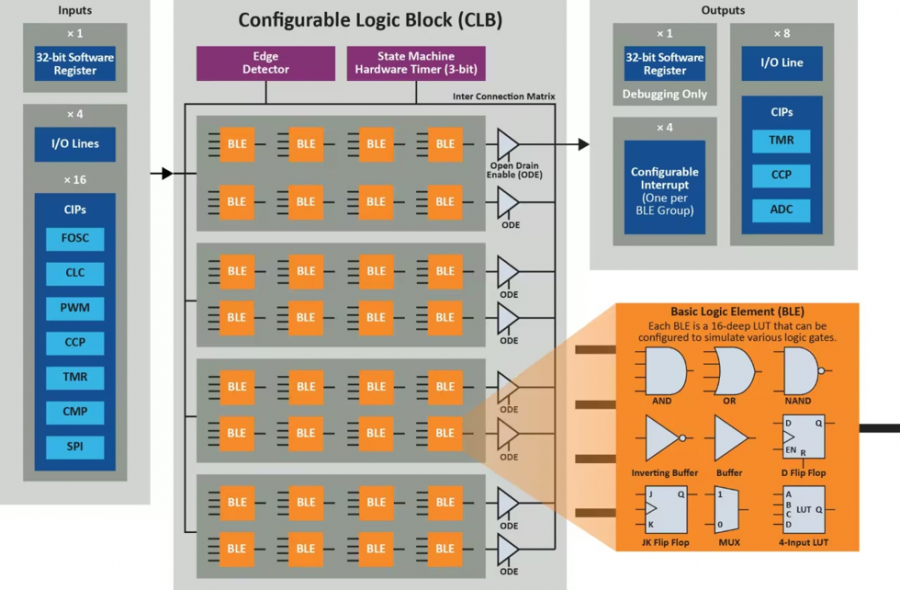

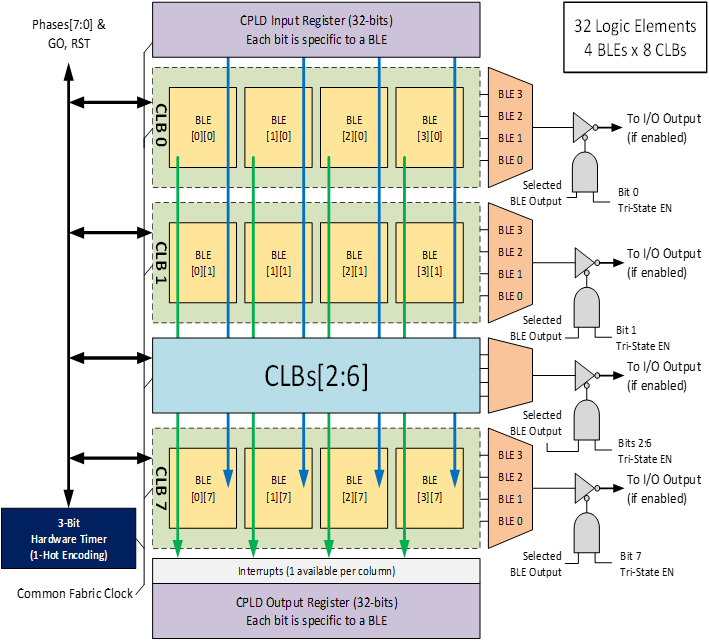

従来のConfigurable Logic Cell（CLC）からさらに進化し、32個の基本ロジック・エレメント（BLE）と専用カウンターを内蔵 。これまで基板上で外付けしていたディスクリートのロジックIC（AND/ORゲートなど）をマイコン内部に統合できるため、部品（BOM）コストの削減、基板スペースの省スペース化、そしてシステム全体の低消費電力化を同時に実現します 。
商品基礎情報
PIC16F13145ファミリの特長
・CPUに依存しない超高速レスポンス（CLB）
CLBの動作はCPUクロックに依存しないため、ゲート速度レベルの極めて短いレイテンシで動作します 。さらに、CPUがスリープ状態のままでも外部・内部信号の論理決定を行えるため、バッテリー駆動機器などの超低消費電力化に貢献します 。
・コード開発不要のグラフィカルな設計環境

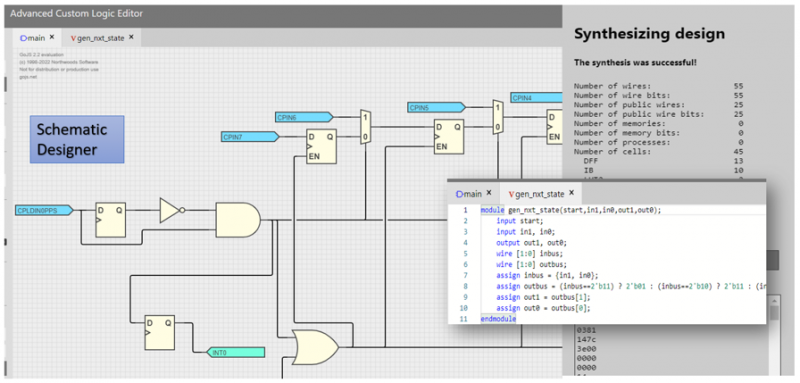

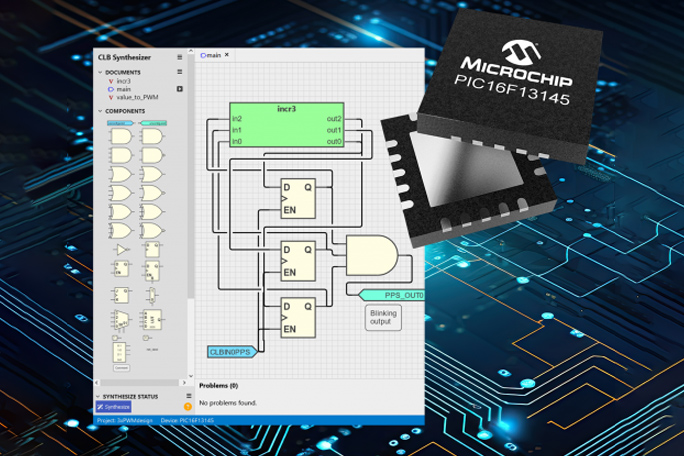

専用の「CLB Synthesizer Tool」を使用すれば、GUI上で回路図を配置・合成（シンセサイズ）するだけでカスタムロジックが完成 。高度なユーザー向けには、Hardware Description Language（HDL）による設計にも対応しています 。
・充実した内蔵周辺機能（CIPs）
計算機能付きの高速10ビットADC（300ksps） 、2回路のバッファ付き8ビットDAC 、高速アナログコンパレータ 、各種タイマー（HLT付TMR2含む）や豊富な通信モジュール（I2C/SPI、EUSART）をワンチップに凝縮しています 。
・豊富なパッケージ＆メモリバリエーション

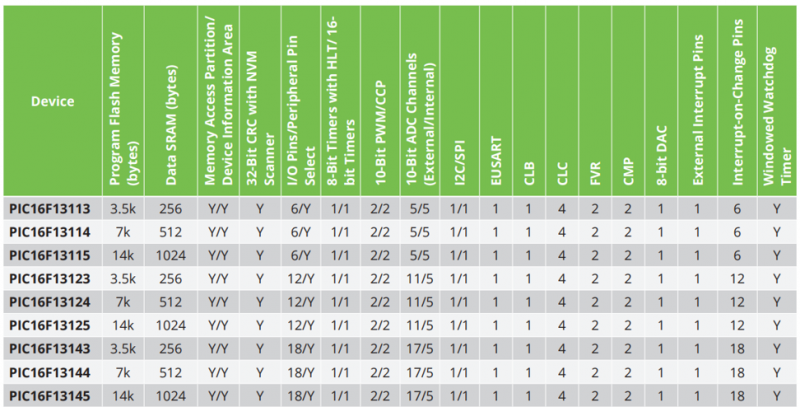

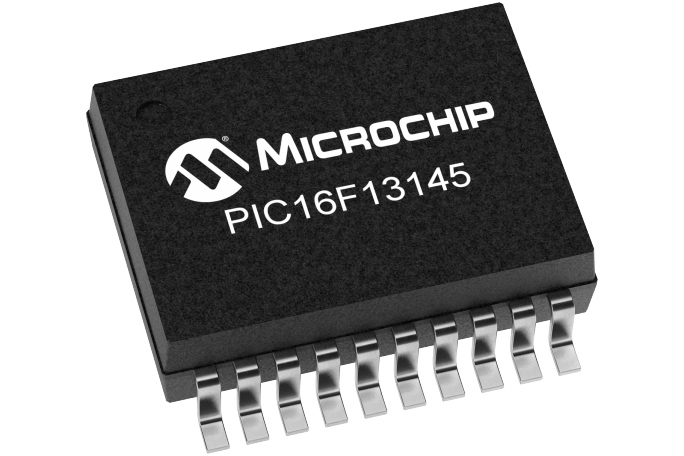

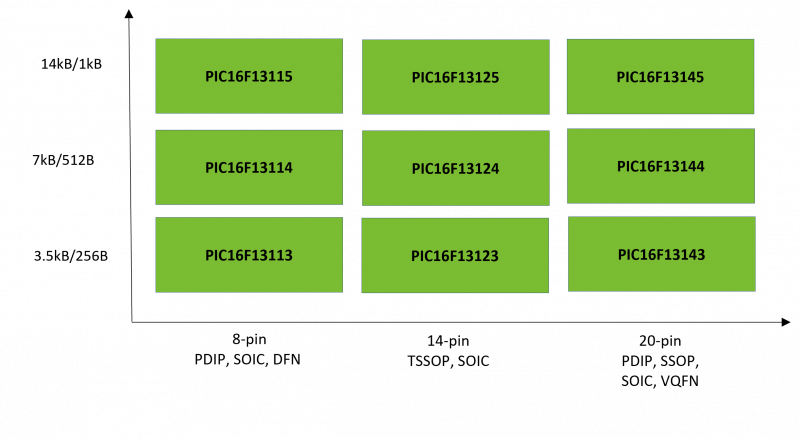

省スペースな8ピン（SOIC/DFN）から、14ピン、20ピン（SSOP/VQFN等）まで、アプリケーションの規模に合わせた最適なパッケージとメモリ容量（フラッシュ最大14kB）を選択可能です 。
想定されるユースケース
- 外付けロジック回路の置き換え
⇒AND、OR、NANDゲートなどの統合によるコストダウン
- カスタムペリフェラルの構築
⇒直交エンコーダ（QEI）、独自仕様のN-bit SPI通信など
- バッテリー駆動機器・スマート家電
⇒CPUスリープ機能を活用した間欠動作、低消費電力システム
- デザインクリープ（仕様追加）の対策
⇒設計変更や機能追加にも、ハードウェアの全面刷新なしで柔軟に対応
評価ボード/ 開発環境

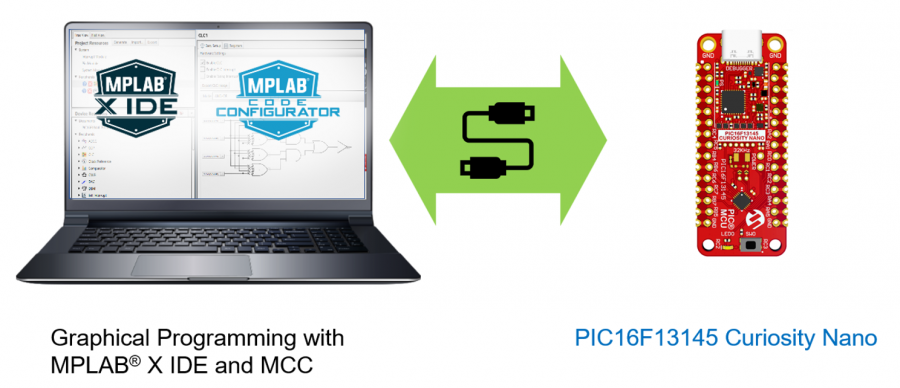

無償の開発ツール「MPLAB® X IDE / MCC Melody」を使用すれば、回路図を描くように直感的にカスタムロジックを設計・自動合成でき、面倒なコード記述は不要です 。また実機評価には、PCに繋ぐだけで即座に書き込みやデバッグができる「Curiosity Nano キット（EV06M52A）」が完全対応しています 。
