MagSenseを使ってみよう[CY8CKIT-148 ハードウェア仕様編]

PSoC™ 4700Sインダクティブセンシング評価キット（CY8CKIT-148）は、 PSoC™ 4700Sデバイスをサポートする非常に低コストで使いやすい評価プラットフォームとして設計されており、幅広い組み込みアプリケーション向けのシステムソリューションを提供します。

PSoC™ 4700Sインダクティブセンシング評価キットには、PSoC™ 4700S評価ボード、メタルターゲット、USB Type-A to Type-Cケーブル、およびクイックスタートガイドが同梱されています。

PSoC™ 4700Sインダクティブセンシング評価キットは、シンプルな設計になっており、PSoC™ 4700Sデバイスを使用してアプリケーションを開発するために、充実したアクセスを提供することに重点を置いています。

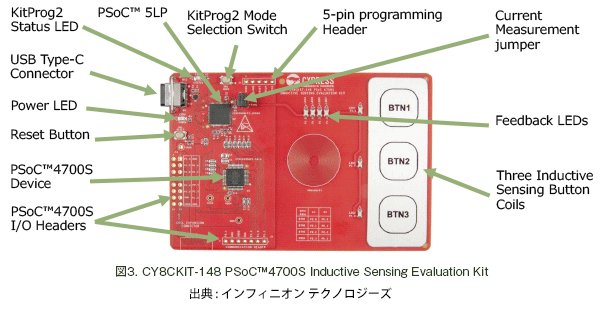

このキットは、以下の機能をサポートしています。

• PSoC™ 4700S I/O Headers：PSoC™ 4700S I/Oヘッダー
  PSoC™ 4700Sデバイスの全てのGPIOを拡張ヘッダー/コネクタに接続することができるので、PSoC™ 4700Sデバイスの各機能へのアクセスを最大限に利用できます。
• Feedback LED’s：LEDフィードバック
  オンボードLEDのLED1〜LED7を使用して、PSoC™ 4700Sデバイスの出力を確認できます。
• Three Inductive Sensing Button Coils：3つのインダクティブ センシング ボタン コイル
  3つのインダクションセンシング用のボタンコイルがキットに付属しています。ボタンコイル評価用に、金属オーバーレイがその上に配置されています。
• Reset Button：リセットボタン（SW2/RESET）
  このボタンを押すことで、PSoC™ 4700Sデバイスをリセットできます。
• Power LED：電源供給確認用LED
  このLEDは、ボードに電力が供給されていることを示します。
• PSoC™ 4700S Device：PSoC™ 4700Sデバイス
  これは、ボード上のターゲット デバイス（CY8C4745AZI-S413）です。
• 5-pin Programming Header：5ピン プログラミング ヘッダー
  これは、MiniProg4などを使用してPSoC™ 4700Sデバイスをプログラムするための外部プログラミングヘッダーです。KITにはKitProg2が組み込まれているため、通常この接続は必要ありません。
• Current Measurement Jumper：電流測定用ジャンパー
  ジャンパー（J3）を使用することで、PSoC™ 4700Sデバイスの消費電流を測定できます。
  このジャンパーは、デフォルトで繋がっています（導通しています）ので、電流を測定する際には、ジャンパーを取り外して使用してください。
• USB Type-C Connector：USB Type-C コネクタ
  USB Type-A to Type-Cケーブルを使用して、KITのUSB Type-C コネクタ（J2）とPCを接続します。
• PSoC™ 5LP：PSoC™ 5LP
  これは、PSoC™ 5LP（CY8C5868LTI-LP039）を利用したオンボードのプログラマ/デバッガで、ターゲットのPSoC™ 4700S デバイスをプログラムおよびデバッグをすることが出来ます。


  また、USB-UARTおよびUART-I2Cブリッジとしても機能します。

• KitProg2 Mode Selection Switch：KitProg2 モード選択スイッチ (SW1)
  このボタンは、以下の表1に示すようにKitProg2のモードを切り替えるために使用します。このボタンを使用することで、PSoC™ 5LPを介してカスタムアプリケーションへの入力を提供することも可能です。

• KitProg2 Status LED：KitProg2 ステータスLED
  このLEDは、KitProg2のプログラミング/モード状態を示します。
  注) モード選択スイッチ (SW1) を押すとプログラミングモードが切り替わります。

Programming and Debugging the Target PSoC™ 4700S Device

• PSoC™ 4700Sデバイスは、KitProg2を使用してプログラミングおよびデバッグすることができます。
• デバイスをプログラミングする前に、PSoC™ CreatorとPSoC™ ProgrammerソフトウェアがPCにインストールされていることを確認してください。
• デバイスのプログラミングおよびデバッグの詳細については別記事「CY8CKIT-148 操作ガイド」を参照してください。

Kit User Guide

Kit Quick Start Guide

CY8CKIT-148 Schematic

Family Datasheet

今回は、PSoC™ 4700S インダクティブセンシング評価キットについて説明しました。
このキットは、MagSenseを容易に評価できる開発キットで、PSoC™ 4700Sデバイスをサポートする非常に低コストで使い易い評価プラットフォームとして設計されており、幅広い組み込みアプリケーション向けのシステムソリューションを提供します。
次回は、PSoC™ 4700S インダクティブセンシング評価キットのソフトウェアインストール手順を説明します。
