MagSenseを使ってみよう[CY8CKIT-148 ソフトウェアインストール編]


インストール手順
ここではPSoC™ Creator v4.4があらかじめインストールされていることを前提としています。古いPSoC™ Creatorをお使いの場合は、評価キットのソフトウェアの他に、PSoC™ 4700Sデバイス情報やMagSense Componentを別途インストールする必要があります。
PSoC™ Creatorのインストール方法は以下のリンクを参照してください。
ソフトウェア入手
評価キットのソフトウェアは以下から入手できます。
評価キットの開発ツールのインストーラは2種類が提供されています。
- CY8CKIT-148 Kit Only … CY8CKIT148SetupOnlyPackage_RevSB.exe
評価キットの関連ファイルのみのインストーラです。これにはサンプルプログラムであるCode example、回路図などのハードウェアファイル、ユーザードキュメントが含まれます。 - CY8CKIT-148 Kit Setup … CY8CKIT148Setup_RevSB.exe
評価キットの関連ファイルの他に、PSoC™ CreatorおよびPSoC™ Programmerをインストールします。
ソフトウェアインストール
評価キットのソフトウェアをインストールします。

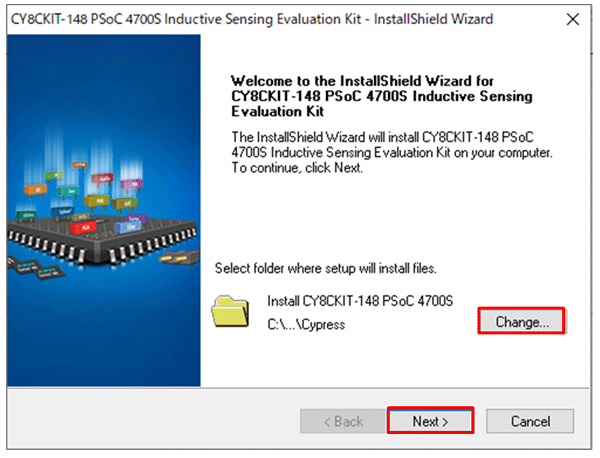

デフォルトでは以下のフォルダが指定されています。インストールするフォルダを変更する場合は「Change」をクリックして変更してください。
C:¥Program Files (x86)¥Cypress
「Next」をクリックして次に進みます。

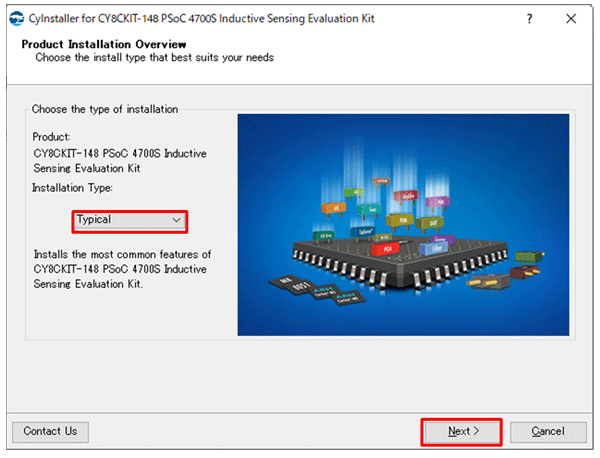

Typical、Custom、Completeからインストールタイプを選択して「Next」をクリックします。ここではTypicalを選択していますが、ストレージに余裕がある場合には Complete を推奨します。

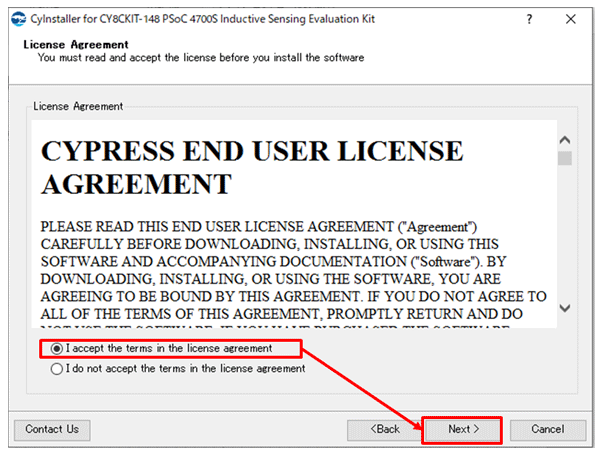

使用許諾契約書をご確認の上、「I accept the terms in the license agreement」を選択して「Next」をクリックします。

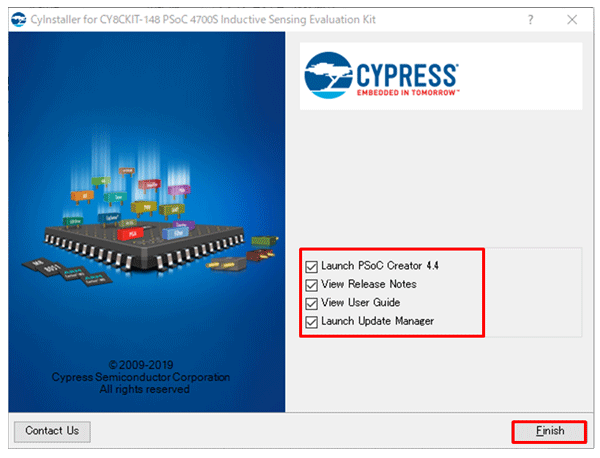

インストールが完了したら「Finish」をクリックして完了します。この時、すぐに起動したい項目があればチェックを入れてください。
デフォルトのインストールフォルダを選択している場合は、評価キットのコンテンツは以下に入っています。
C:¥Program Files (x86)¥Cypress¥CY8CKIT-148 PSoC 4700S Inductive Sensing Evaluation Kit
インストール確認
Project作成 (Code example)
PSoC™ Creatorを起動して、File > New > Projectをしてください。

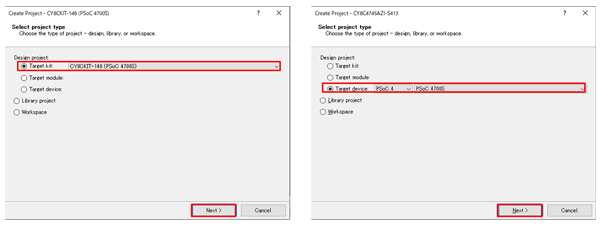

Design projectで以下のいずれかを選択して「Next」をクリックします。
Target kit: CY8CKIT-148 (PSoC 4700S)
Target device: PSoC 4 > PSoC 4700S

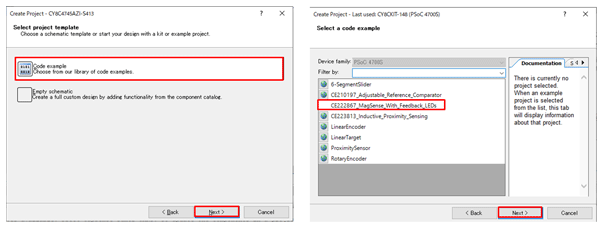

Code exampleを選び「Next」をクリックします。提供されるCode exampleの一覧が表示されますので、その中からCE222867_MagSense_With_Feedback_LEDsを選択して「Next」をクリックします。

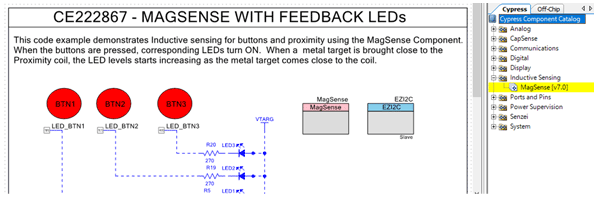

評価キット向けのCode exampleプロジェクトが生成されることが確認できます。
なお、プロジェクトを作成するディレクトリは、C:¥PSoC¥workspaceなどのスペースを含まない半角英数字をおすすめします。
PSoC™ Creatorのプロジェクト作成方法は以下のリンクを参照してください。
担当エンジニアからの一言
今回はPSoC™ 4700S Inductive Sensing評価キットのソフトウェアインストール手順を説明しました。次回はCode exampleについて説明します。
