モレックス(molex)電線対基板用コネクター「Micro-Lock Plus」のポッティング処理対応製品に2列タイプの1.25mmピッチ垂直ヘッダーを追加
Micro-Lock Plus 1.25mm ピッチ垂直ヘッダー(ポッティング対応)
当社取扱いメーカであるモレックス(molex)はポッティング処理に対応した業界最小クラスの電線対基板用コネクター「Micro-Lock Plus 1.25mm ピッチ垂直ヘッダー(ポッティング対応)」に2列品を追加しバリエーションを拡張したことを発表しました。

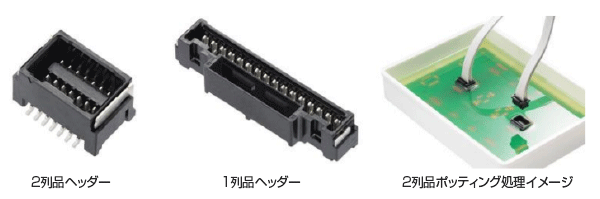

モレックスのMicro-Lock Plusファミリーは、コンパクト設計でありながら、ポジティブロック機構や堅牢な金属製はんだタブおよびデュアルコンタクト端子を備えることで確実な嵌合を実現し、高い接続信頼性を提供する電線対基板用コネクターシステムです。このたびモレックスは、ポッティング対応の垂直ヘッダーに、既存の1列品(極数2~16、ポッティング面高さ3.00mm)に加え、2列品を新たにラインアップしました。新たに追加された2列品の極数展開は4~14、対応可能なポッティング面の高さは基板面から最大6.00mmで、厳しい使用環境において塵埃および湿気の侵入を防ぎます。
ポッティング対応品は、結露対策などでポッティング処理を施す基板に好適な製品で、ポッティング材がポジティブロック機構に侵入することを防ぐ設計が施されています。接点部分の端子においては、ノイズや途切れのない信号を実現すると共に、端子の耐久性と信頼性向上が図られています。
Micro-Lock Plus 1.25mm ピッチ垂直ヘッダー(ポッティング対応)の主な特長
本コネクターは、電動工具、試験装置、ロボット、ファクトリーオートメーション、ドローン、自動販売機などの産業機器、冷蔵庫、エアコン、温水ガスヒーターなどのコンシューマー向け機器といった用途に適しています。
