Synaptics|DisplayLink Graphics
商品基礎情報

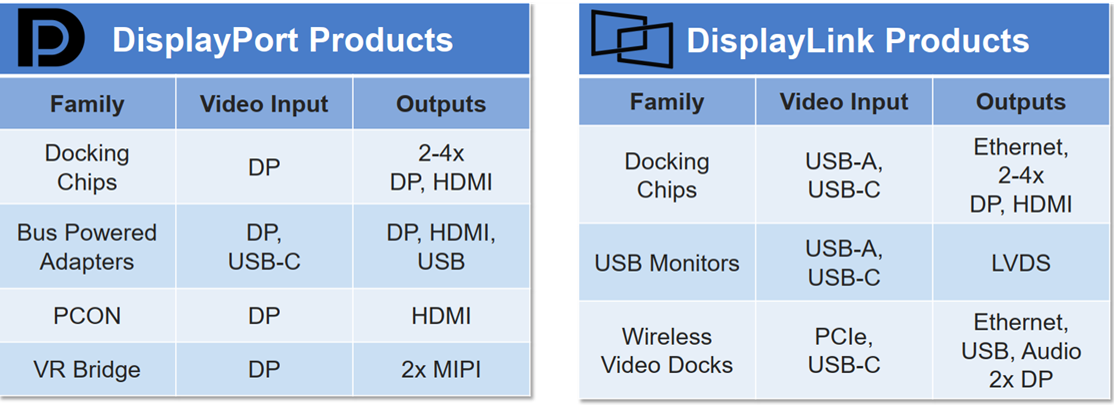

Video Interface Product Famiry Overview
Synaptics社のVideo I/F製品はDisplayPort製品とDisplayLink製品に大別されます。概要は下記の表をご覧ください。
DisplayLink Universal Video Products
DisplayLink製品群
Visually lossless compression, ultra-low latency

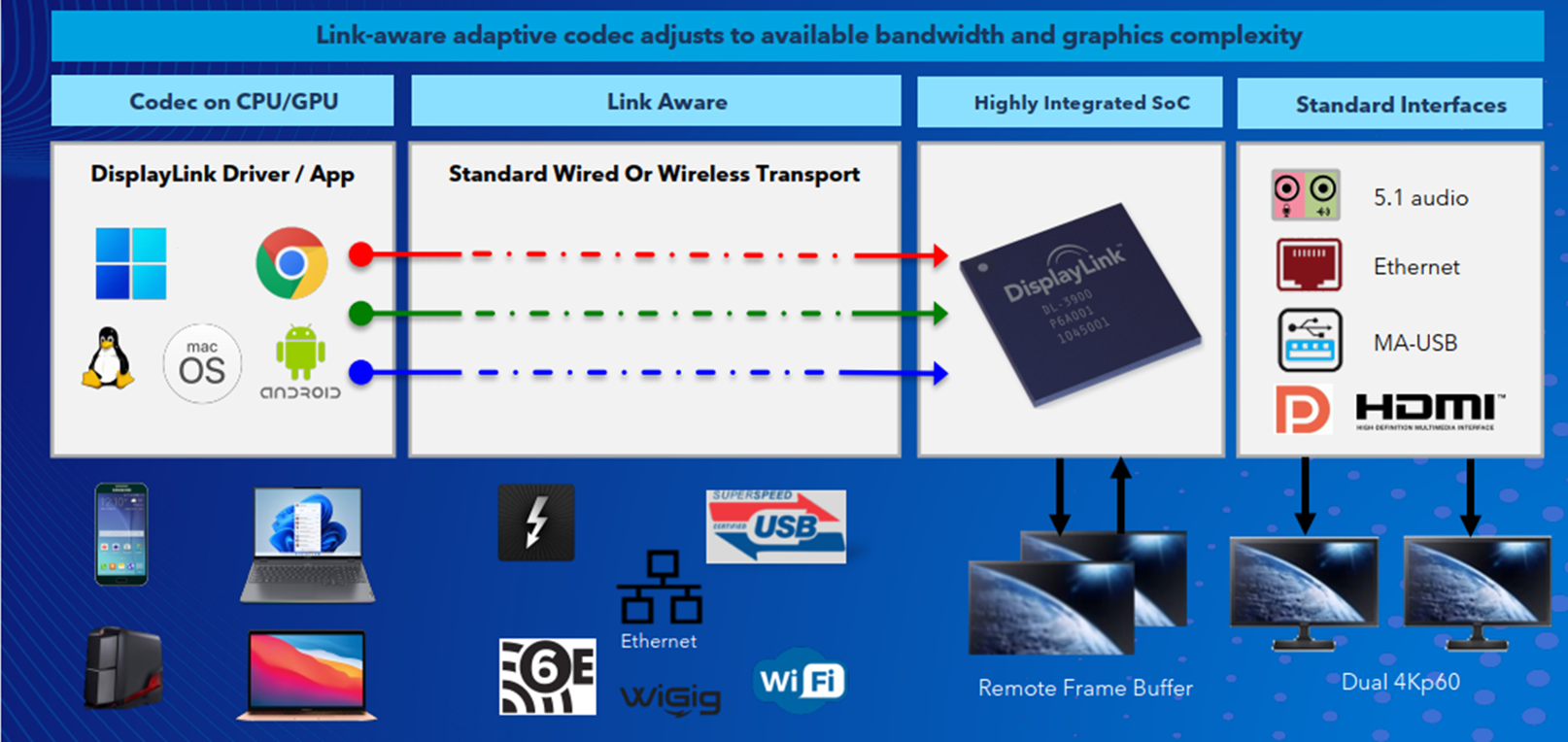

DisplayLink製品概要
DisplayLinkは、主流のオペレーティングシステムとインターフェースで初めから導入されています。
DisplayLinkテクノロジーは、USBまたはWi-Fiをサポートするあらゆるコンピュータにあらゆるディスプレイを簡単に接続し、ディスプレイの簡単な接続が生産性を向上させる、企業、家庭、組み込み用途のさまざまなユニバーサル・ソリューションを提供します。あらゆるコンピューターにあらゆるディスプレイを接続できることをSynapticsでは「プラグアンドディスプレイ」と呼んでいます。
DisplayLink Integrated Chipsets(ICs)

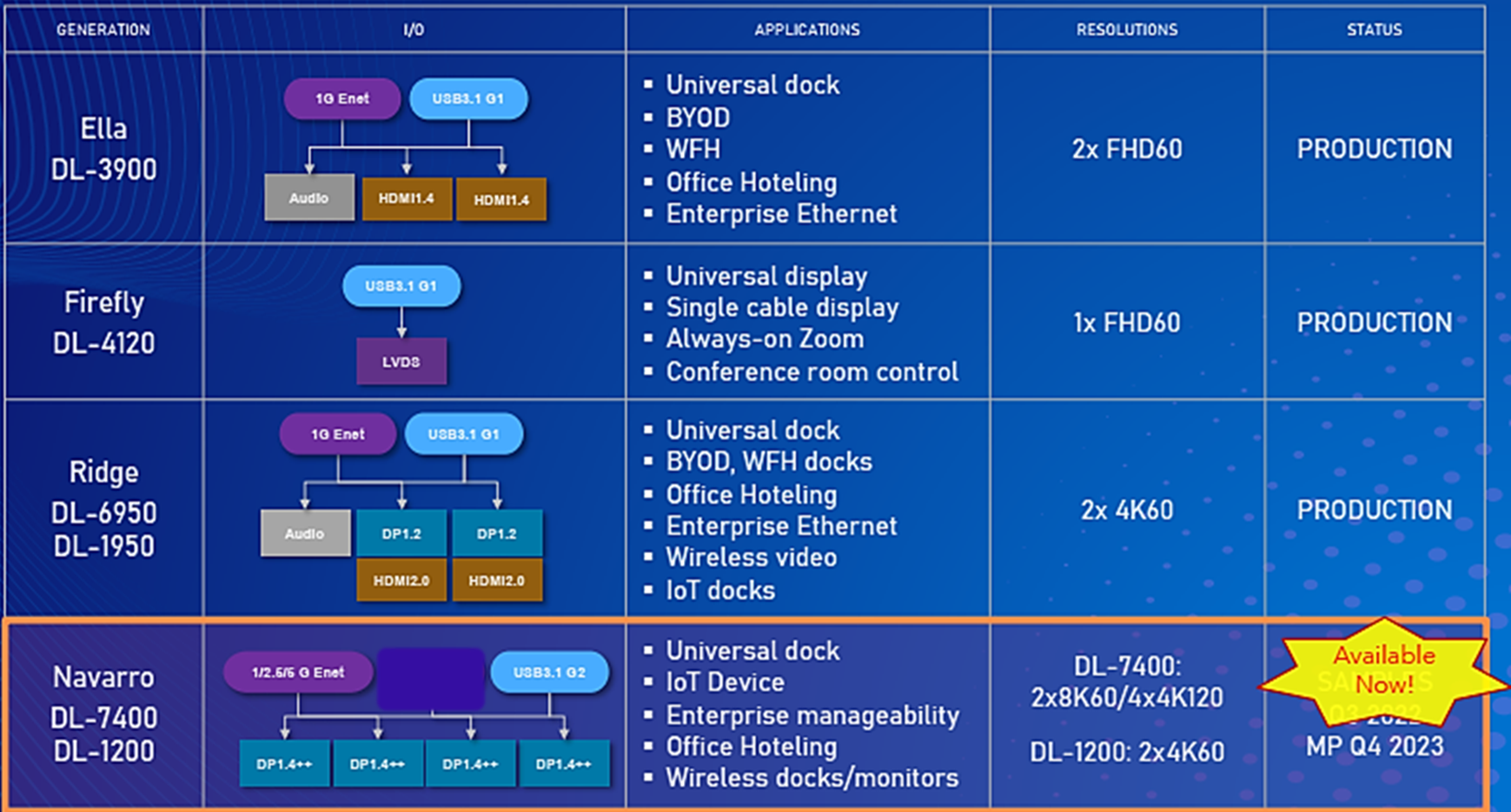

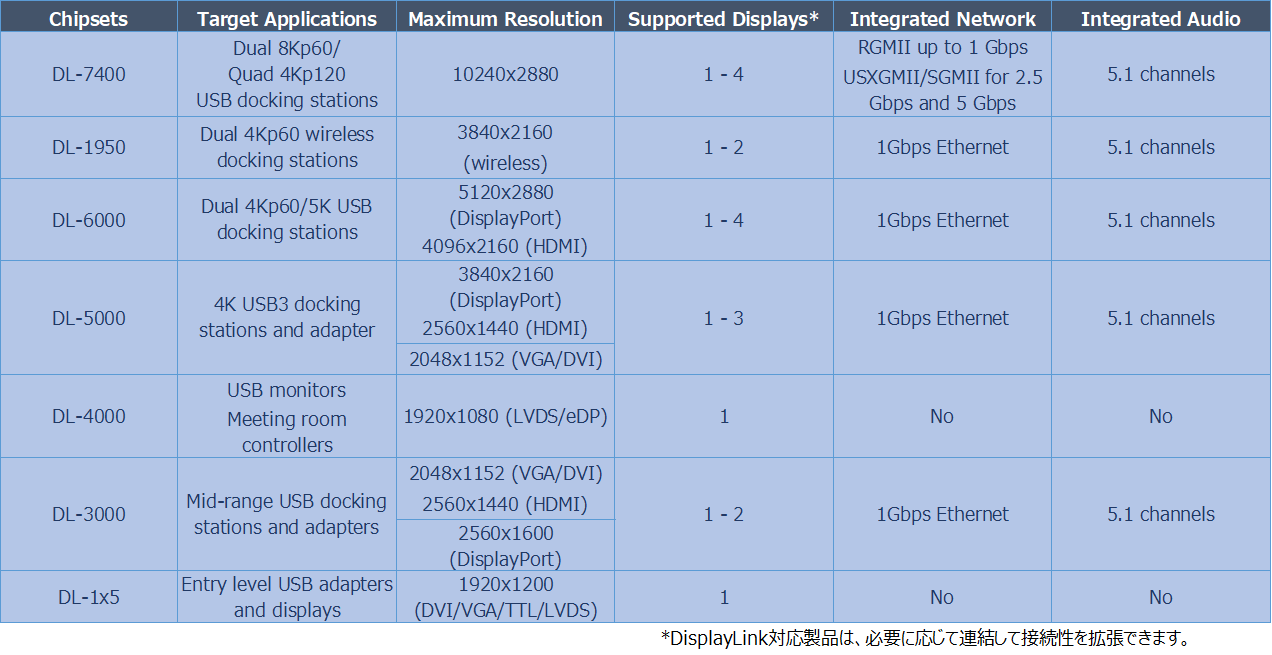

DisplayLink製品マトリクス
Synaptics社のDisplayLink製品は、USB2.0のシングルディスプレイ用から、5Kディスプレイ、USB3.0ドッキング、ワイヤレスディスプレイ用のソリューションまで、さまざまなICを提供しています。
DisplayLink DL-7400
DisplayLink DL-7400概要
DL-7400は、AudioとEthernetを統合したQuad Video出力ドッキングステーション向けSoCです。
DSCエンコーダを含むHDCP 2.3対応の4xDisplayPort出力に加え、Giga-Ethernet、5.1ch Digital Audio出力、ステレオ入力を提供します。
2x 8K60、4x 4K120、5K/6Kを、古いGPUでもUSB-Cから実行可能
- DSCは不要
- GPUは不要
すべてのITニーズに1つのドックで対応
- 1~4台のディスプレイに1つのソリューションで対応する汎用性と拡張性
- Apple M1/M2を含むあらゆるノートブックでマルチスクリーンが可能
あらかじめ設定されたレイアウトで、ホットデスクを利用するユーザーの不満を解消
デュアルMAC/IoTエンジン搭載の次世代2.5Gイーサネットに対応
署名入り暗号化ファームウェアロールバック防止機能搭載
DisplayLink DL-7400 Use Case

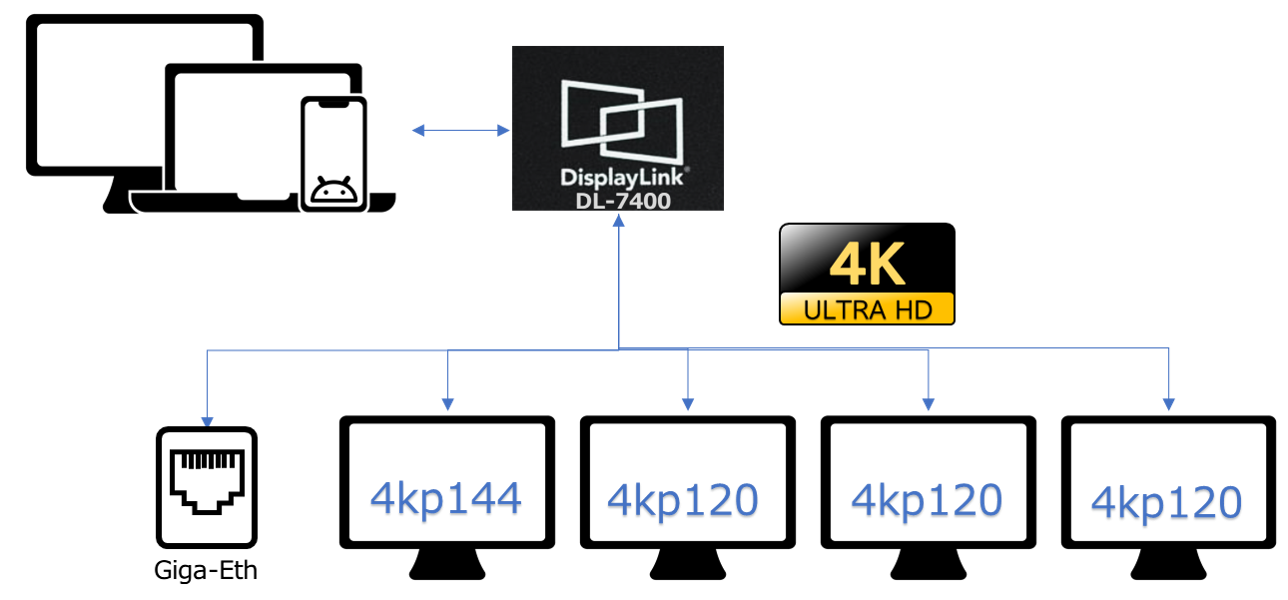

4K Display 4台の場合
DL-7400は4K Displayを最大4台接続することができます。フレームレートは120Hzの倍速動作が可能です。また、4台中の1台を144Hz Gaming Monitorとすることも可能です。

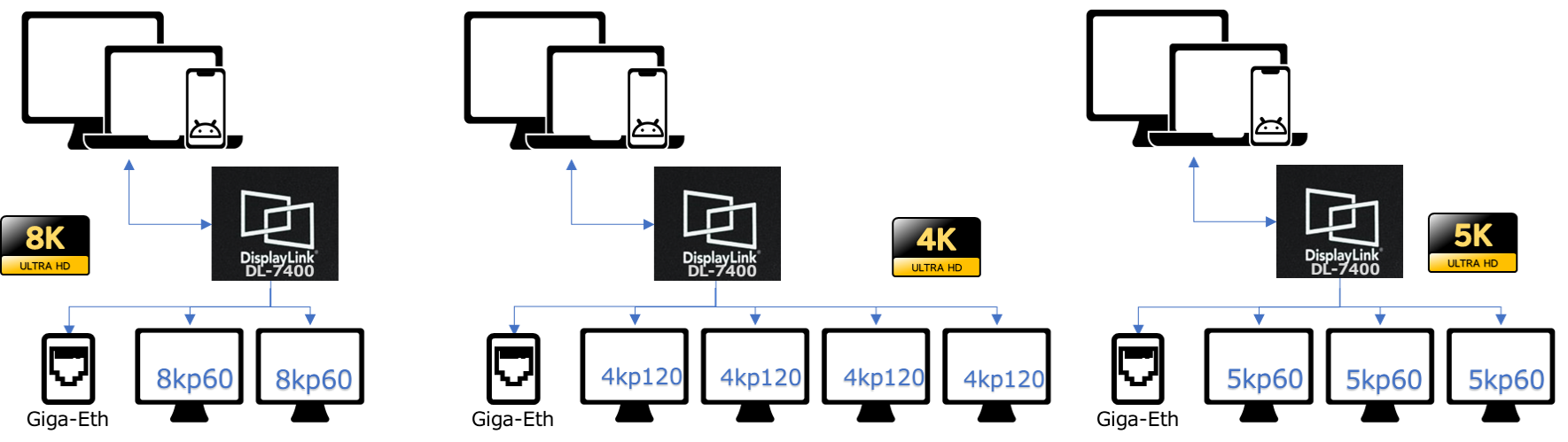

DiaplayLink DL-7400 Use Case 2
Displayバリエーション
DL-7400はその性能の高さから様々なDisplay接続のバリエーションが構築可能です。8Kp60に加え、10kp60を2画面構成することも可能です。
DiaplayLink DL-7400 Docking Station Reference Design

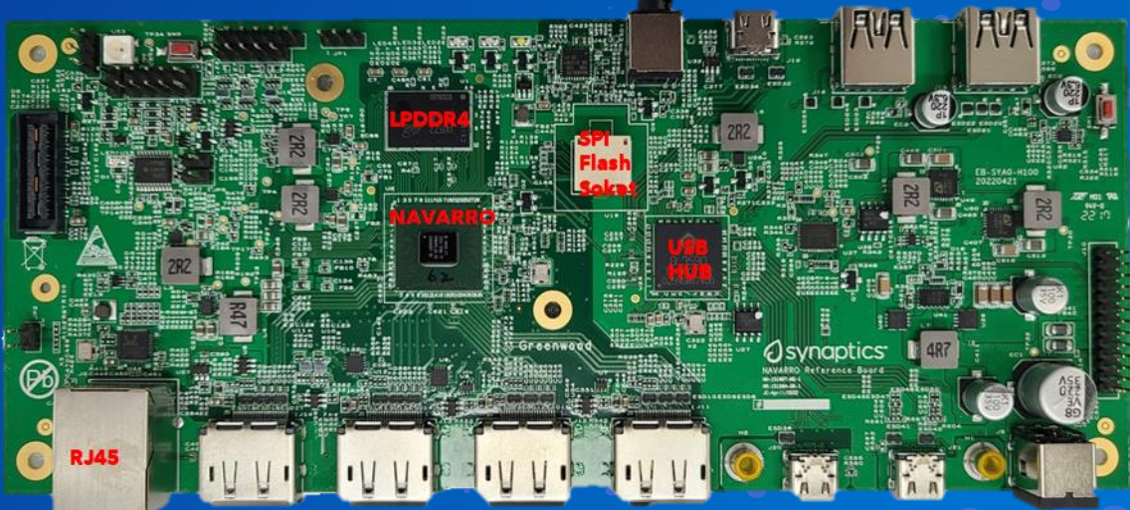

DL-7400 Reference Board
こちらはDL-7400のReference Boardです。Firmwareは格納済みなので、PC用ドライバをSynaptics社のWebサイトからダウンロードするだけですぐに評価を始めることができます。
- DL-7400 グリーンウッド リファレンス デザイン
- Output:DisplayPort 1.4 x 4、DSC エンコード付き x 1
- Ethernet:1G or 2.5G
- Audio:Digital (DP 経由) 、Analog(3.5mm)
- USB-PD:供給電力最大100W
- 提供物:Reference Board、回路図と PCB レイアウト、ドキュメント、ソフトウェアとファームウェア
Generic Hybrid Docking Station – Cayenne & DL-6950

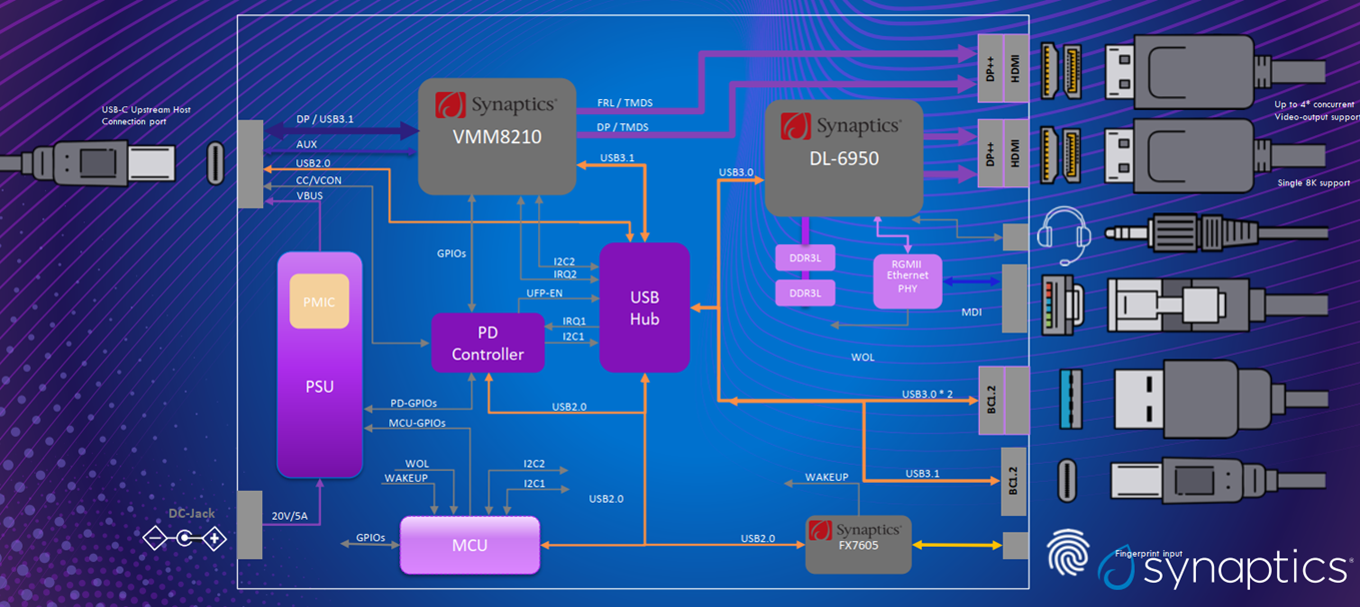

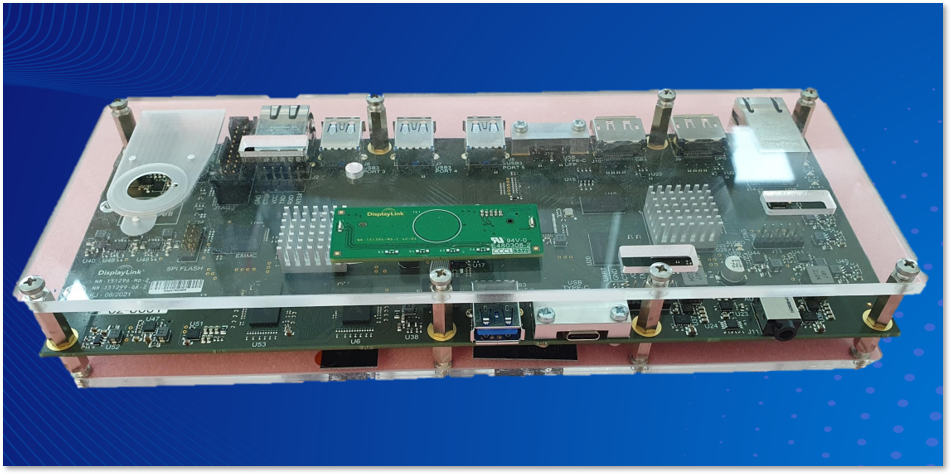

DL-6950 & VMM8210 Collaboration Board
こちらはSynaptics社のもう一つのVideo Interface製品である「Cayenne」シリーズとのコラボレーション製品です。CayenneシリーズのVMM8210とDisplayLink DL-6950を組み合わせることでUSB-C Portからのあらゆる出力に対応することが可能になります。

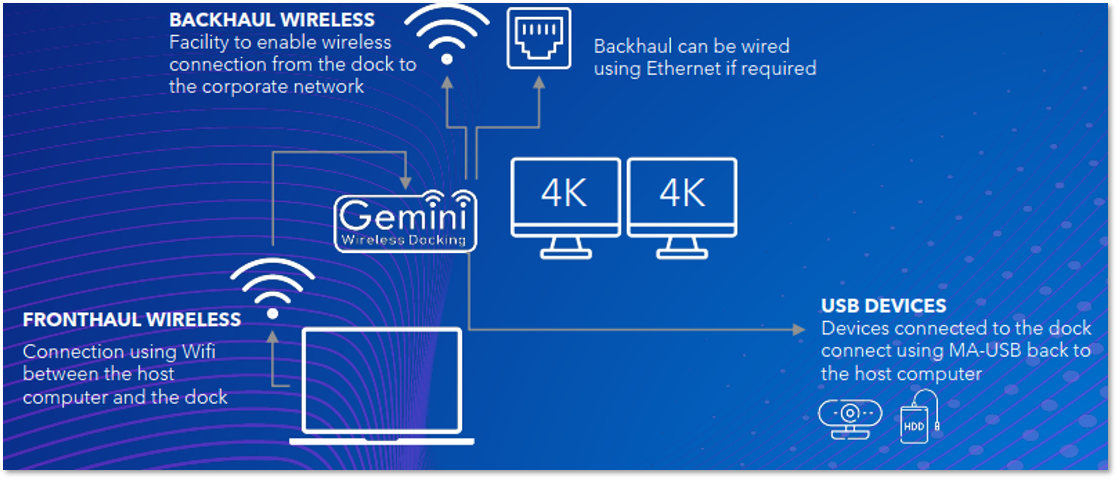

GEMINI(DL-1950)ワイヤレスドッキングステーション
DisplayLinkの動的圧縮技術と、Synaptics Wi-Fi(SYN43752)と連動し、最高のユーザー体験を提供します。

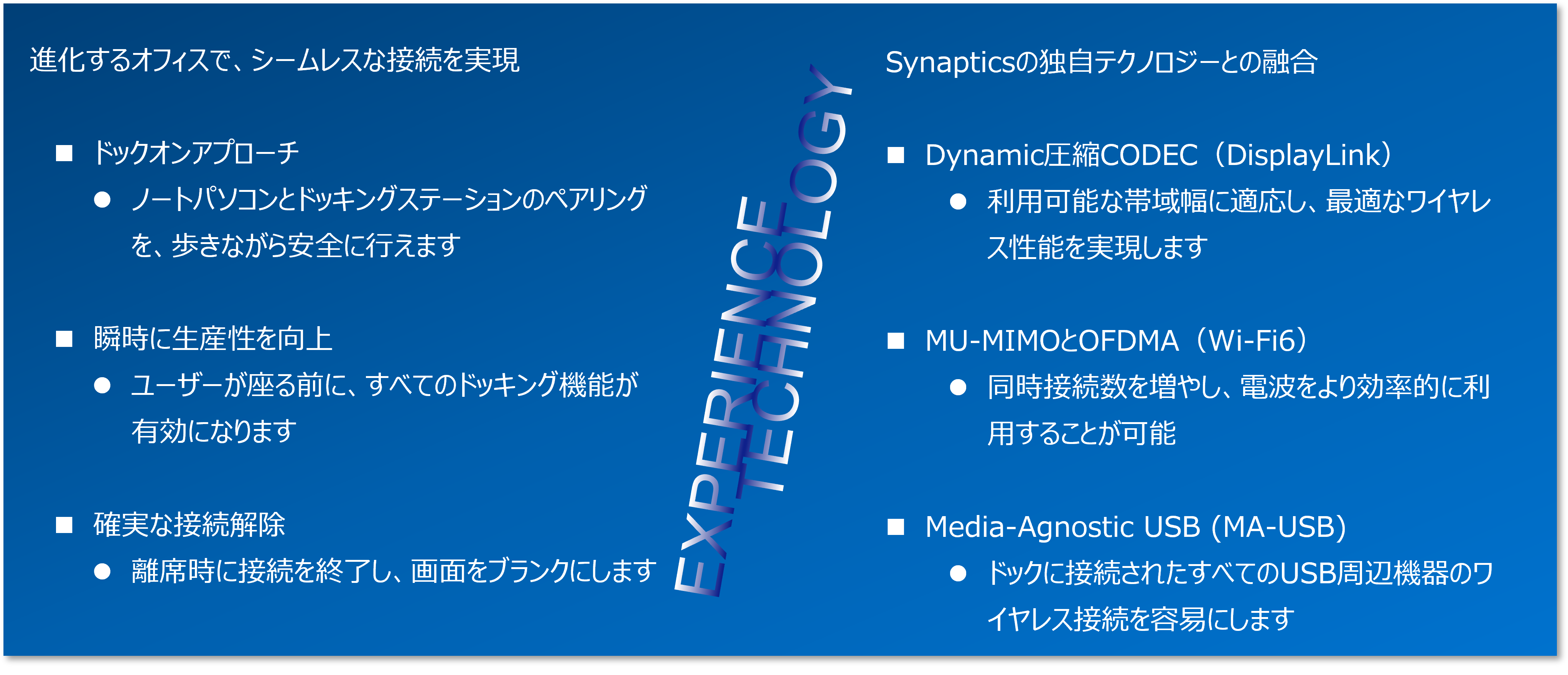

ワイヤレスドッキングステーションの利点
GEMINI リファレンスデザイン
既に評価Kitが用意されているためすぐにでも評価を始めることができます。

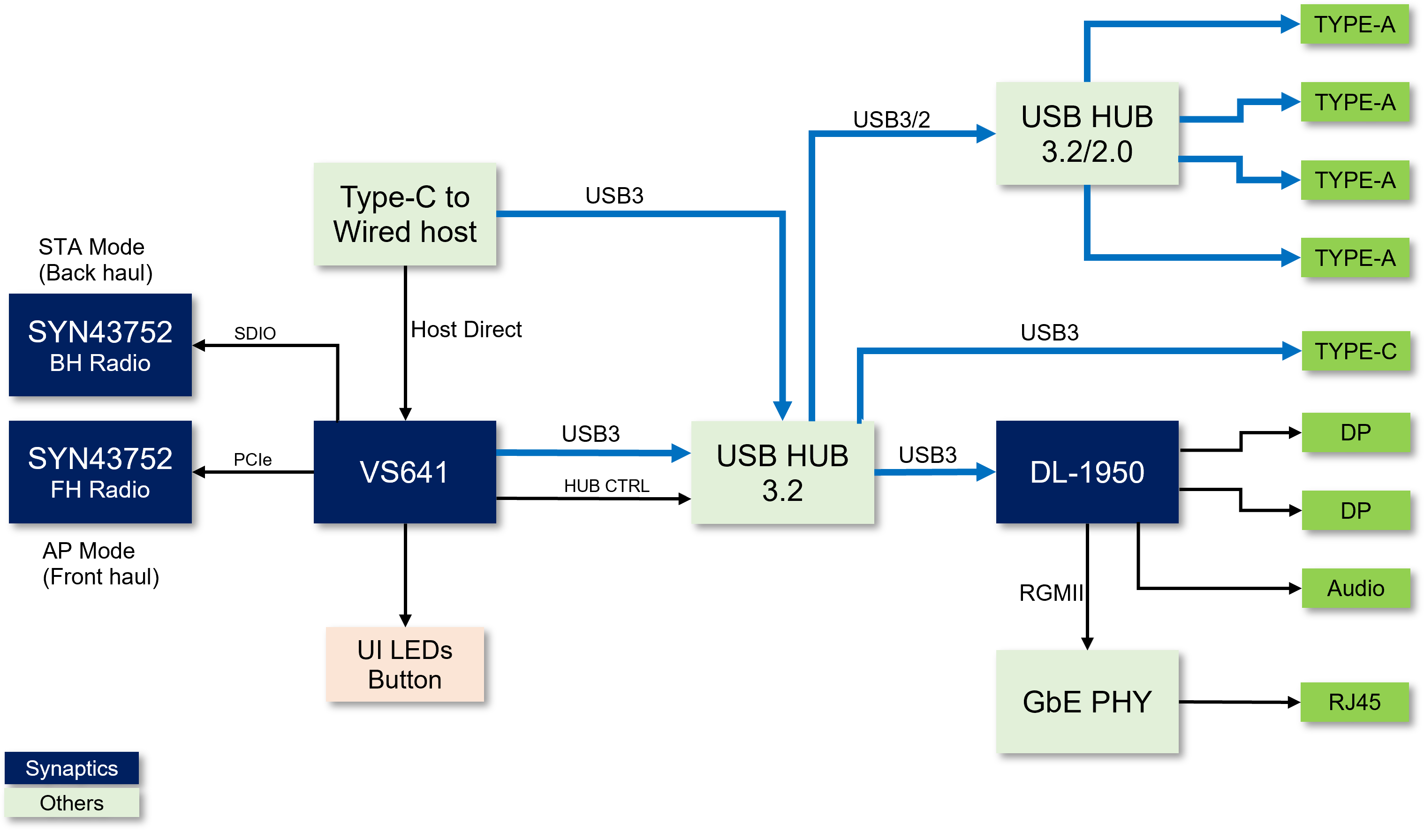

GEMINI リファレンスデザイン アーキテクチャ
