Video Interface Product Famiry Overview

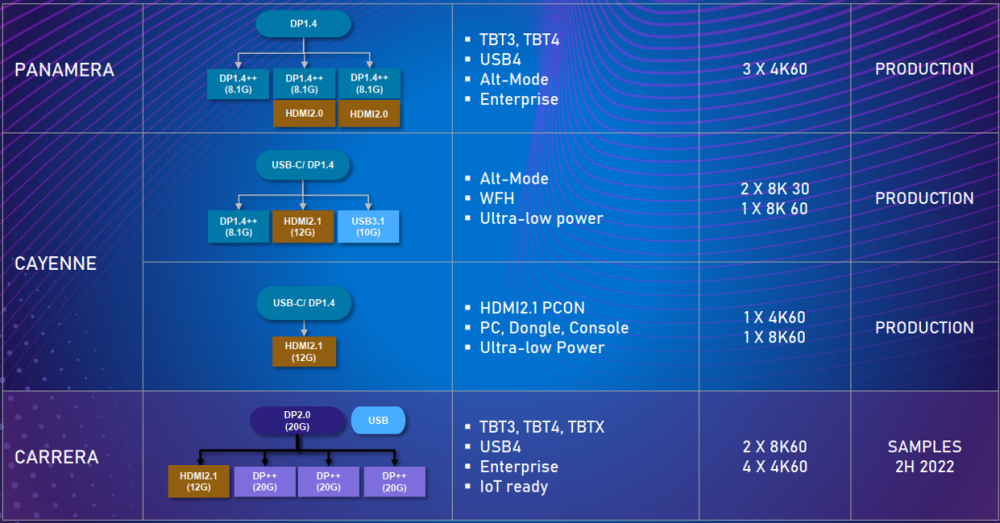

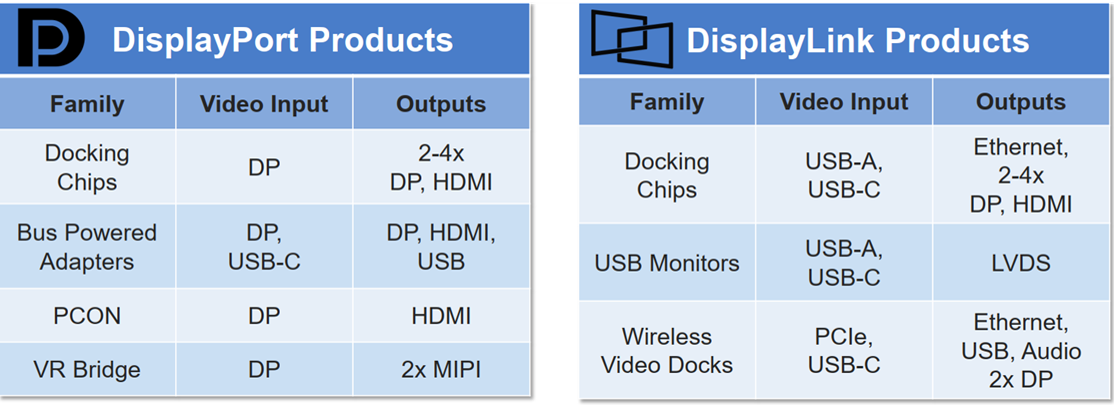

Synaptics社のVideo I/F製品はDisplayPort製品とDisplayLink製品に大別されます。概要は下記の表をご覧ください。
DisplayPort Video Product Family
Display Port製品は以下のファミリーから選択できます。
Panamera Product Family

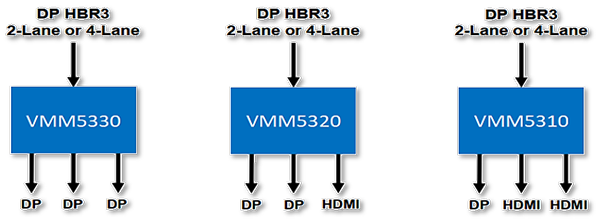

VMM53x0 for docks (3x 4K60)
- 3ポート・マルチストリーム・ハブ
- メカニカル、TBT3、USB-Cドック
- ファームウェアアップグレード可能(DSCサポート)
- DP++またはHDMI2.0出力

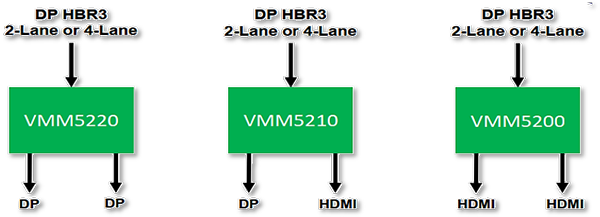

VMM52x0 for dongles (2x 4K60)
- 2ポート・マルチストリーム・ハブ
- DP、eDP、折りたたみ式アプリケーション
- デュアル・ディスプレイ・アプリケーションに最適化
Cayenne(VMM8xx0、VMM6xx0)& Spyder(VMM7100、VMR7100) Product Family
VMM8xx0、VMM6xx0
- 表示解像度はすべてDSCから非DSCへの変換を想定(出力ポートごとにDSCデコーダーを搭載)
- すべてのパーツがパススルーモードで8K60 DSCをサポート
- Cayenneファミリーは8K30までのDSCデコードをサポート
- VMM7100は8K60までのDSCデコードに対応
VMM7100、VMR7100
- • 入力 USB-C / DP1.4 HBR3 4レーン • DSCストリームデコード/HDMIパススルー
- • 出力 HDMI TMD(6G) / FRL(12G) • HDCP1.x/2.3コンテンツ保護
- • 統合 CC/PD、VBUS検出、ビルボード • HDR10+、DolbyVision™、ゲーム機能
- • ビデオ 8K60/4K240(VMR7100は4K120 まで) • 消費電力 < 500mW未満(4K)、700mW未満
- • オーディオ 1-32ch LPCM、HBR/圧縮フォーマット
Cayenne Use Case
Cayenneは汎用性が高く、Video DongleとしてのUse Caseはもちろん、モニターに組み込んでDisplay PortのDaisy Chain接続デバイスとして活用することもできます。
Carrera Product Family

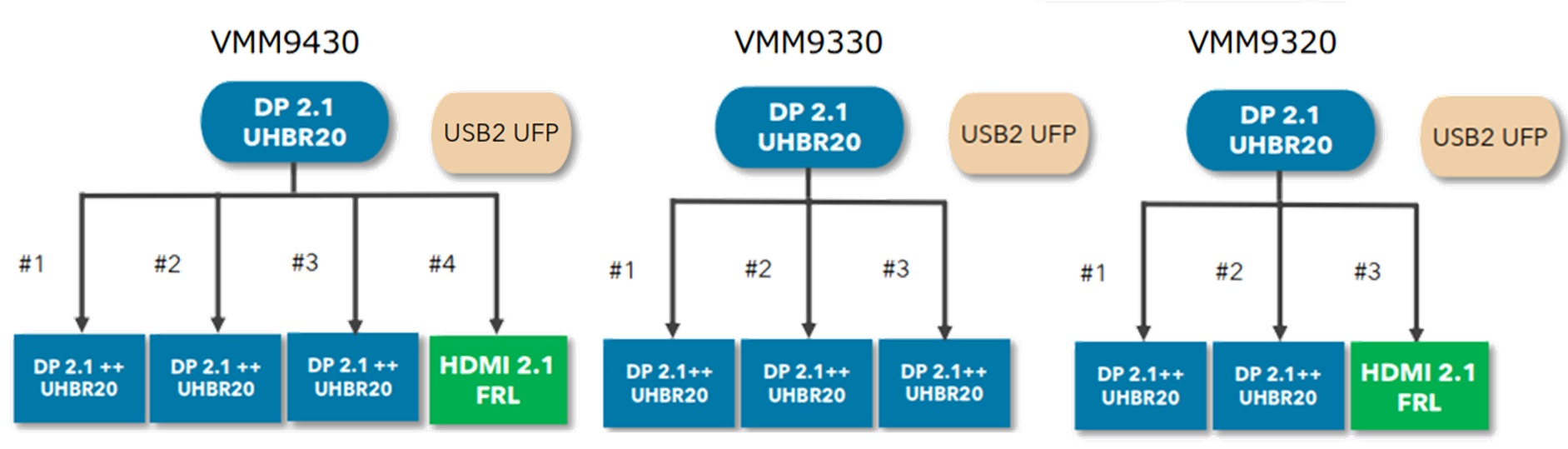

VMM9xx0
- • GPUインターフェース DP2.1 UHBR20 (20G) • HDMIゲーミング機能 – VRR、QMS、ALLM
- • 出力ポート 4 (3x DP++ & 1x HDMI2.1) • 全ポートでピクセルフォーマット変換可能
- • DFP DP++ポート – UHBR20/HDMI FRL10G • オーディオ – 2-32ch LPCM、圧縮、HBR
- • DFP HDMIポート – HDMI2.0/HDMI2.1 FRL 12G • HDCP1.x/2.x
- • FWアップデート用USB2.0エンドポイント • 高度なFWおよびHWセキュリティ
- • DSCパススルー & DSC1.1/1.2aデコード • Dockアナリティクス、診断、セキュリティ
- • HDR(スタティック & ダイナミック)
Carrera DP2.1 MST HUB
4K映像を4系統または8K映像を2系統出力可能です。
- デュアル 8K、クアッド 4K/5K、シングル 10K または 16K スーパー ウルトラワイド ディスプレイ用の初の DP2.1 MST ソリューション
- あらゆるTBTx、USB4、および DP Alt モード ドックに最適
- 今後 5 年間に十分な BW とパフォーマンス – 同じ PCB を使用して DP1.4 から DP2 UHBR に簡単にアップグレード
- IoT 用の統合 OSD と PC を使用しない診断メッセージ表示
- NIST FW レジリエンス仕様準拠を超える – 2030 年以降の要件を満たします
- 10 倍高速な FW アップデートを実現する統合 USB2.0 エンドポイント
- Synaptics Vision クラウド予約、レポート作成、外部 EC による管理容易性
Carrera Use Case
ドッキングステーション、エクステンダーとしての活用が見込まれます。
- Thinderbolt Dock(MFDP)
- Alt Mode Dock
- USB4 Dock
- USB Type-C / Displayport Dock
