パワーレベル測定キット 67HA/HBの特長

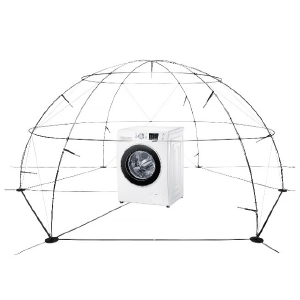

67HA/HBは音響パワーレベル測定のための機器で、ISO3744、ISO3745、ISO3746(ANSI S12.54、S12.55、S12.56)に準拠しています。工具不要で数分程度で組立が可能。手軽に計測できる半球のキットです。67HA/HBには半球キット内にマイクロホン、ケーブルも付属しています。
67HAと67HBの違いは、67HAは半径のサイズが1m、67HBは2mとなります。マイクロホンのチャンネル数は4ch、10ch、20chとISO規格(ANSI規格)に準拠するよう選択可能です。
マイクロホンはLEMO接続とBNC接続の自由音場型マイクロホンと、ローノイズマイクロホンの3種類をご用意しています。
このマイクロホンにより、規格に準拠した位置が明確にマークされ、容易に設置可能となっています。
DUTからの距離、マイクロホンホルダーはGRAS社のマイクロホンとケーブルのサイズで設計されています。
GRAS社のマイクロホンとケーブルをセットでご使用いただけます。
67HAシリーズの仕様
型番 | 67HA-01 | 67HA-02 | 67HA-03 | 67HA-04 | 67HA-05 | 67HA-06 | 67HA-07 | 67HA-08 | 67HA-09 |
準拠規格 | ISO3746, ANSI S12.56 |
ISO3744, ANSI S12.54 |
ISO3745, ANSI S12.55 |
ISO3746, ANSI S12.56 |
ISO3744, ANSI S12.54 |
ISO3745, ANSI S12.55 |
ISO3746, ANSI S12.56 |
ISO3744, ANSI S12.54 |
ISO3745, ANSI S12.55 |
半径 | 1m | ||||||||
マイクロホン数 | 4ch | 10ch | 20ch | 4ch | 10ch | 20ch | 4ch | 10ch | 20ch |
マイクロホン | 46AF | 46AE | 40HL | ||||||
感度 | 50mV/Pa | 50mV/Pa | 900mV/Pa | ||||||
周波数範囲 | 3.15Hz〜20kHz | 3.15Hz〜20kHz | 6Hz〜20kHz | ||||||
ダイナミックレンジ | 17dB(A)~146dB | 17dB(A)~135dB | 6.5dB(A)~113dB | ||||||
コネクタタイプ | LEMO 7ピン | BNC | LEMO 7ピン |
67HBシリーズの仕様
型番 | 67HB-01 | 67HB-02 | 67HB-03 | 67HB-04 | 67HB-05 | 67HB-06 | 67HB-07 | 67HB-08 | 67HB-09 |
準拠規格 | ISO3746, ANSI S12.56 |
ISO3744, ANSI S12.54 |
ISO3745, ANSI S12.55 |
ISO3746, ANSI S12.56 |
ISO3744, ANSI S12.54 |
ISO3745, ANSI S12.55 |
ISO3746, ANSI S12.56 |
ISO3744, ANSI S12.54 |
ISO3745, ANSI S12.55 |
半径 | 2m | ||||||||
マイクロホン数 | 4ch | 10ch | 20ch | 4ch | 10ch | 20ch | 4ch | 10ch | 20ch |
マイクロホン | 46AF | 46AE | 40HL | ||||||
感度 | 50mV/Pa | 50mV/Pa | 900mV/Pa | ||||||
周波数範囲 | 3.15Hz〜20kHz | 3.15Hz〜20kHz | 6Hz〜20kHz | ||||||
ダイナミックレンジ | 17dB(A)~146dB | 17dB(A)~135dB | 6.5dB(A)~113dB | ||||||
コネクタタイプ | LEMO 7ピン | BNC | LEMO 7ピン |
アプリケーション
67HA/HBは家電製品や事務機器、IT製品、小型エンジンなど幅広い製品の音響パワーレベルの測定に使用できます。測定対象のサイズは半球キットの半径以下であれば、計測できます。
※67HA:半径1mまで
67HB:半径2mまで
