MOKU テクニカル・ホワイトペーパー ｜ 精密計測の課題とFPGAソリューション

MOKUのブレンドADC技術

従来の計測器において、A/Dコンバータ（ADC）の性能はサンプリング速度とBitのトレードオフに縛られてきました。高速な信号を捉えるための高速ADCはノイズフロアが高くなりやすく、逆に高分解能な精密計測用ADCはサンプリング速度が遅いという課題がありました。

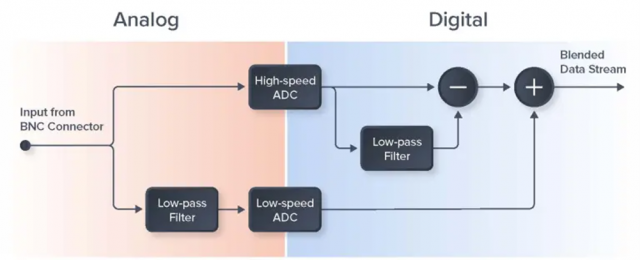

Moku:Proはこの課題を解決するために、異なる特性を持つ複数のADCを組み合わせる「ブレンデッドADC」アーキテクチャを採用しています。FPGA内で、高周波成分に最適化された高速ADCパスと、低周波領域のノイズを極限まで抑えた高精度パスをデジタル合成（ブレンド）します。これにより、全帯域においてシームレスかつ最適なSN比を維持した信号処理を可能にしました。

この技術により、Moku:Proは最大5 GSa/sという速さを維持しながら、低周波領域では最大18bit（デシメーション時）に相当する極めて低いノイズフロアを実現しました。過渡応答のキャプチャから精密なスペクトル解析まで、ハードウェアを切り替えることなく、単一の入力ポートで最高水準のダイナミックレンジを提供します。

多周波ロックインアンプの実装

材料科学やバイオセンシングなどの高度な研究では、基本波だけでなく、複数の高調波や異なる周波数成分を同時に検出する必要があります。従来、これを行うには複数の高調波対応ロックインアンプを並べるか、高価な専用機を導入する必要がありました。これらはコストだけでなく、装置間の同期、複雑な配線によるノイズ混入、そして実験スペースの確保といった課題を伴っていました。

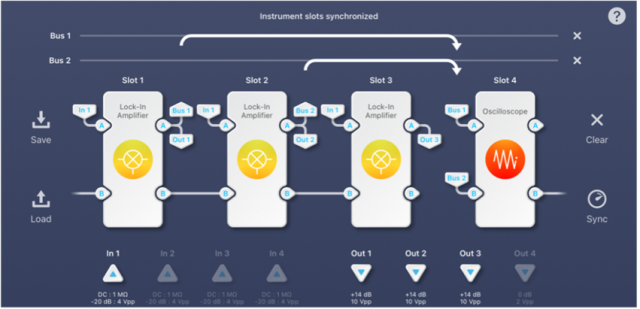

Moku:Proのマルチインスツルメントモードを活用することで、この課題を解決することができました。1台のデバイスに搭載された大規模FPGAのリソースを4つに分割し、それぞれに独立したロックインアンプとして配置する手法です。各ロックインアンプは独自のローカル発振器、フィルタ、ゲイン設定を持ちながら、内部のデジタルバスを通じて完全に同期した状態で動作します。

1台のMoku:Proで、最大4つの異なる周波数（または高調波）を、外部配線なしで単一の入力信号から同時に抽出できることを実証しました。デジタル領域での処理により、装置間のクロックのズレが排除され、極めて高い位相安定性を維持したまま多点計測が可能です。これにより、実験コストを数分の一に抑えつつ、信頼性の高いマルチキャリア解析環境を実現しました。

SWAP（サイズ・重量・電力）の最小化とピコメートル級精度の最大化

航空宇宙や防衛のミッション（衛星間レーザー通信、レーダー試験、精密レンジングなど）では、マイクロラジアン単位の位相変化や極めて高い周波数安定性が求められます。しかし、従来の計測システムは巨大なラックを必要とし、重量や消費電力（SWaP）が大きな制約となっていました。また、アナログベースの計測器は熱や振動によるドリフトに弱く、長期間の信頼性確保が困難でした。

Moku:Proのフェーズメーターは、FPGA上に構築されたデジタル・フェーズ・ロック・ループ（DPLL）アルゴリズムを核としています。最大4チャンネルの入力信号に対し、位相、周波数、振幅を独立かつ超高精度に同時トラッキングします。デジタル領域で全ての処理を行うため、アナログ回路特有のノイズやドリフトを排除し、極めて広いダイナミックレンジと高い堅牢性を実現しています。
従来のオシロスコープ、周波数カウンタ、スペクトラムアナライザ数台分に相当する機能を、わずか1台のMoku:Proに凝縮しました。これにより、実験室だけでなくフィールドや搭載機器としてのSWaPを劇的に改善。マイクロラジアン精度の位相計測と、アラン分散などのリアルタイム安定性解析を統合することで、次世代の防衛システムや宇宙探査に向けた開発サイクルを大幅に加速させました。

MOKU:PROで航空宇宙・防衛グレードの位相同期を1台で完結させる

人工衛星間のレーザーリンク、次世代レーダーの開発、あるいは重力波観測といった最先端の防衛・宇宙プロジェクトにおいて、位相の極微小な変化を捉えることは、距離や速度の精度を決定づける最優先事項です。しかし、これまでは数千万円規模の巨大なラックマウント型専用機を組み合わせる必要があり、システムの複雑化と、それに伴うキャリブレーション工数の増大が大きな課題となっていました。

Moku:Proは、FPGA上に構築された高度なデジタル・フェーズ・ロック・ループ（DPLL）を核としたフェーズメータ機能を搭載しています。最大4チャンネルの入力信号に対し、マイクロラジアン単位の位相差とナノヘルツ単位の周波数変動をリアルタイムで直接抽出します。デジタル処理により、アナログ回路特有の熱ドリフトや経年変化の影響を排除し、宇宙空間を想定した極めて高い再現性と精度を、1台のコンパクトなデバイスで実現しました。

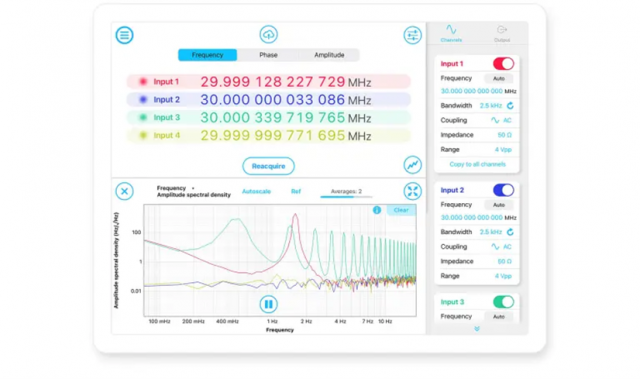

Moku:Proの直感的なUIは、最大4チャンネルの位相・周波数・振幅の推移を、iPadやPC上で同時に、かつ時間軸を完全に同期させて表示します。エンジニアは、複雑なコマンド入力なしに画面上のタップ操作だけで、トラッキング帯域幅の最適化や位相アンラップの設定を瞬時に行えます。さらに、内部SSDへの高速ロギング機能により、数時間にわたる長期安定性試験のデータも、取りこぼしなくシームレスに記録可能です。

アラン分散が証明する圧倒的な長期安定性と汎用性ホワイトペーパーでの実証結果により、Moku:Proは「アラン分散（周波数安定度の指標）」において、世界最高水準の専用フェーズメータに匹敵、あるいは凌駕する安定性を持つことが確認されました。これにより、衛星間リンクのシミュレーションから精密時計の校正まで、防衛グレードの過酷な要求に1台で応えられることが証明されました。ソフトウェアの切り替え一つで、そのままスペクトラムアナライザや時間インターバルカウンタとして活用できる柔軟性は、開発リードタイムの短縮が可能です。

MOKUによる位相検出：4つの手法構成ガイド

高精度な位相計測が不可欠な科学・工学アプリケーション電磁波や光信号の「位相差」を正確に捉える技術は、現代の科学・工学において極めて重要な役割を担っています。例えば、顕微鏡干渉計では2つの経路の位相差からナノ単位のサンプル厚を割り出し、量子情報技術では読み出しパルスの位相シフトを通じて量子ビットの状態をエンコードします。さらに、光ファイバーや自由空間通信におけるPSK（位相シフトキーイング）などの変調技術も、この位相変化に情報を詰め込むことで成立しています。しかし、計測対象の性質やノイズ環境によって最適な手法は異なり、一つの固定されたハードウェアでは対応しきれないという課題がありました。

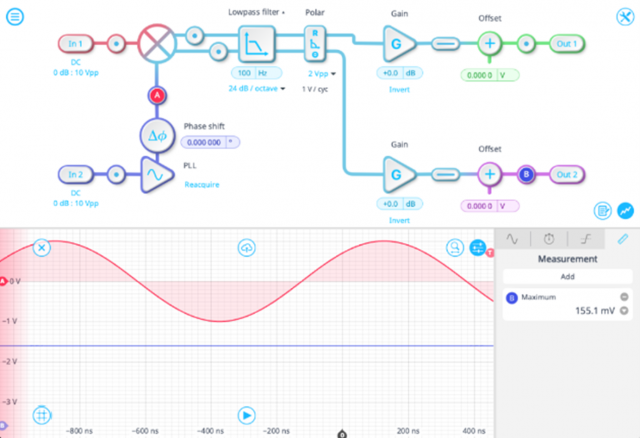

本ガイドでは、Mokuが提供する4つの主要な位相計測アプローチを詳解しています。まず「オシロスコープ」は信号を直接デジタル化し、波形のピーク間の時間遅延から位相を算出する最も直感的な手法です。「タイム＆周波数アナライザ」は、FPGA上のデジタル遅延ラインを用いてイベント間の時間差を精密に測定し、周期や位相遅延を統計的に解析します。さらに、低S/N比の環境下では「ロックインアンプ」が威力を発揮し、基準信号を用いた復調（ミキシング）によってノイズに埋もれた微小な位相成分を抽出します。そして、最高水準の解像度を求める場合には「フェーズメータ」を使用し、デジタル・フェーズ・ロック・ループ（DPLL）によって周波数と位相をマイクロラジアン精度でリアルタイムに追跡します。

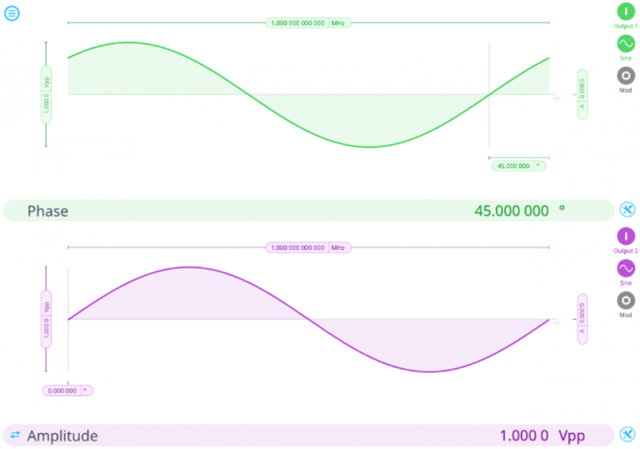

実際の操作手順も各機器の特性に合わせて最適化されています。オシロスコープでは、測定項目に「Phase」を追加するだけで瞬時に結果が得られ、XYモードを併用すればリサージュ曲線による視覚的な位相差の把握も容易です。より高度なフェーズメータの設定では、DPLLのループ帯域幅（Bandwidth）を調整することで、追跡速度とノイズ抑制のバランスを柔軟にコントロールできます。また、タイム＆周波数アナライザではトリガーしきい値やヒステリシスを細かく設定し、パルス信号のジッタ特性などを長期にわたり解析することが可能です。全てのデータは、iPadやPCの直感的なインターフェースを通じてリアルタイムにモニタリングでき、必要に応じてCSV形式などで即座にエクスポートして詳細な解析に回すことができます。

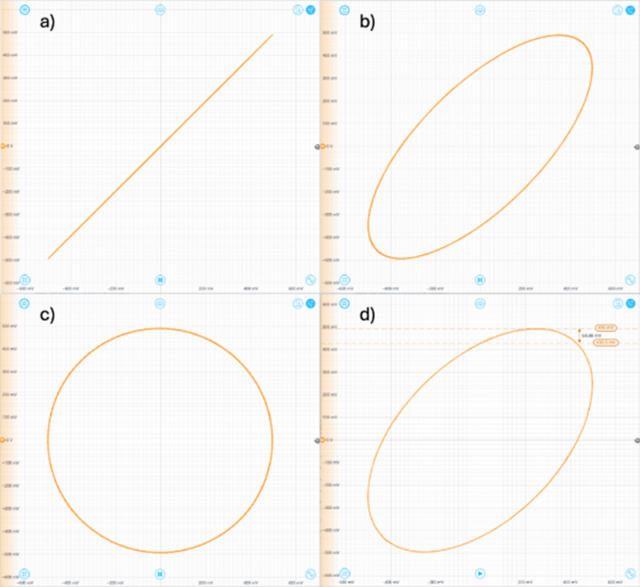

リサージュ図形（XYモード）を用いた位相差の可視化

これらの手法を比較検討した結果、計測の「精度」「速度」「複雑さ」の間には明確なトレードオフが存在することが実証されました。オシロスコープは迅速なデバッグに優れていますが精度は限定的であり、一方でフェーズメータは設定に一定の理解を要するものの、他の追随を許さない極限の解像度を提供します。Mokuを導入する最大のメリットは、これら性質の異なるツールをハードウェアの配線変更なしにソフトウェア上で切り替え、一つのプロジェクト内で段階的に使い分けられる点にあります。この「ソフトウェア定義」の柔軟性により、研究者は初期段階の簡易的な検証から、最終的な超精密データの取得までを単一のプラットフォームでシームレスに完結させることが可能となります。

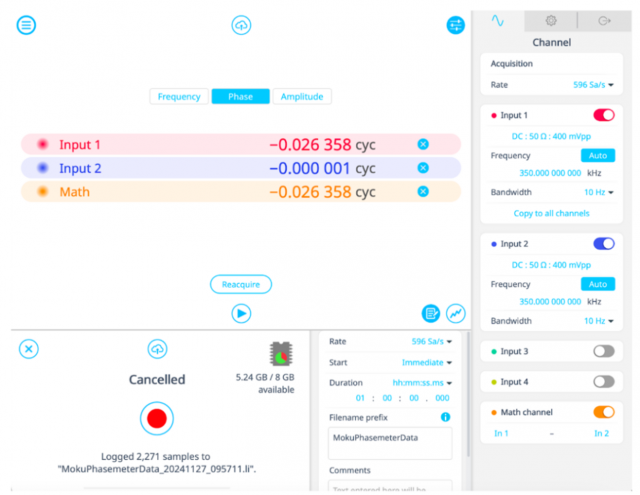

Moku 位相計に組み込まれたデータロガー機器
