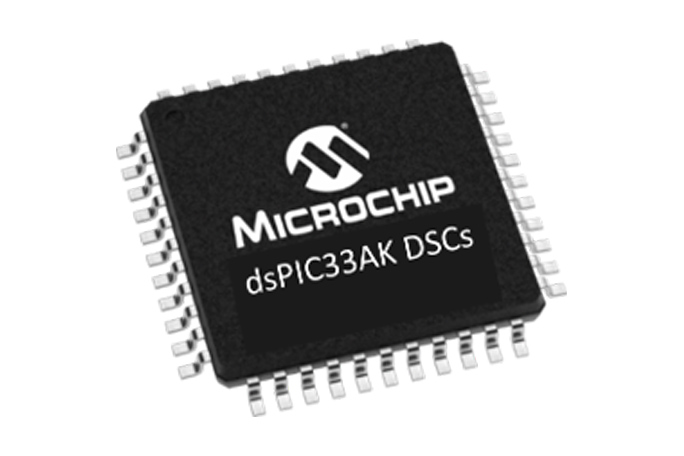

Microchip｜高性能アナログ内蔵32ビットDSC “dsPIC33A”ファミリ のご紹介
Microchip社のdsPIC33Aファミリは、革新的な「32ビットDSC（デジタル・シグナル・コントローラ）コア」を搭載し、圧倒的な演算性能とリアルタイム制御を両立した次世代の高性能マイコンです。
従来の16ビットdsPICからアーキテクチャがさらに進化し、200MHz動作の32ビットCPUに倍精度浮動小数点ユニット（FPU）や高度なベクトル演算機能を内蔵。さらに、超高速な40 MSPS ADCや78 psの高分解能PWMといった強力なアナログ周辺機能を統合しています。これにより、次世代の電力変換（GaN/SiC駆動）や精密な多軸モータ制御において、外部の高速周辺ICやDSPを不要にし、部品（BOM）コストの削減、基板の省スペース化、そしてシステム全体の極小レイテンシ（低遅延）化を同時に実現します。
商品基礎情報

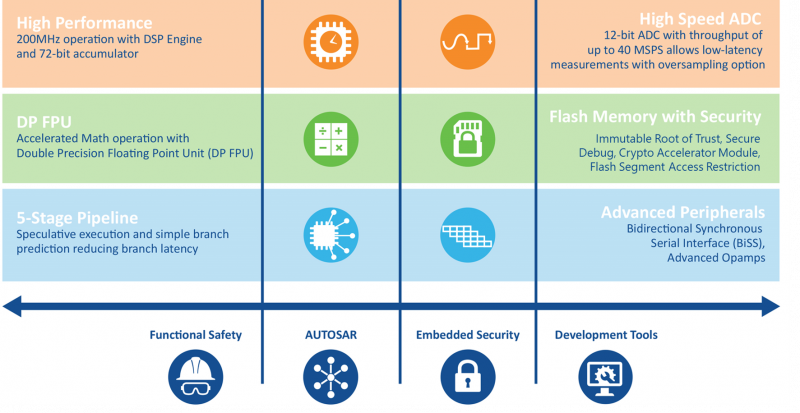

dsPIC33Aファミリの特長
◆倍精度演算対応 200 MHz 32-bit コア
72-bitアキュムレータとDP-FPUを搭載。固定小数点のスケール調整やオーバーフロー対策（飽和演算）が不要になり、MATLAB®およびSimulink®などからの自動生成コードをそのまま安全かつ高速に実行できます。
◆低レイテンシ割り込み応答
CPU内に8セットのコンテキスト（作業用）レジスタを装備し、割り込み時のレジスタ退避をハードウェアで瞬時に処理します。これにより、応答遅延を従来の0.57 µsから約0.133 µsへと約1/4に削減しています。
◆40 MSPS高速ADCと自律型オーバサンプリング
12-bit 40 MSPSの超高速ADCを搭載。CPU負荷ゼロで平均化を行う「ハードウェア・オーバサンプリング機能」により、最大16-bit相当の高精度測定を自律的に実行します。
◆次世代パワー半導体に対応する 78 ps PWM
最小78 psの驚異的なPWMエッジ解像度（MPS5xx）をサポート。GaN/SiCなどの超高速スイッチング制御を強力にバックアップし、受動部品の小型軽量化に貢献します。
◆ハードウェア実装の堅牢なセキュリティ
「変更不可能な信頼の起点（Immutable Root of Trust）」によるセキュアブートをハードウェアレベルで実装し、不正なコード改ざんを完全に防御します。さらに、各種高速暗号化アクセラレータや、システム稼働中にファームウェアを安全に更新する「ライブ・アップデート（デュアルパーティション・フラッシュ）」にも対応しています。
主要アプリケーション例
◆モーターコントロール
dsPIC33AKシリーズは、高速なFOC（ベクトル制御）ループの演算に最適です。内蔵の12-bit 40 MSPS超高速ADCが電流サンプリングの遅延を極小化し、DP-FPU内の三角関数専用ハードウェア命令が制御ループの演算時間を劇的に短縮します。また、異常検知時に5 nsでPWM出力を自動遮断する高速コンパレータを備えており、パワー半導体を確実に保護します。
◆デジタル電源
サーバー電源やEV用車載充電器、DC/DCコンバータなど、超高周波で動作する高効率デジタル電源に最適です。最小78 psの驚異的なPWM解像度により、GaNやSiCといった次世代パワー半導体の性能を極限まで引き出し、受動部品の小型軽量化に貢献します。さらに、DP-FPUと72-bitアキュムレータにより複雑なLLC共振制御などを超低遅延で実行可能です。
◆高精度センサーアプリケーション
CPUから完全に独立して動作する「内蔵タッチコントローラ（ITC）」と、12-bit 40 MSPS高速ADCを融合しています。ハードウェア・オーバサンプリング機能（最大16-bit相当）により、高ノイズ環境でもタッチ、液面、各種センサー（温度・圧力・流量計など）の微小な物理信号を、CPU負荷をかけずに高精度かつ自律的にキャプチャ可能です。
評価ボード/ 開発環境

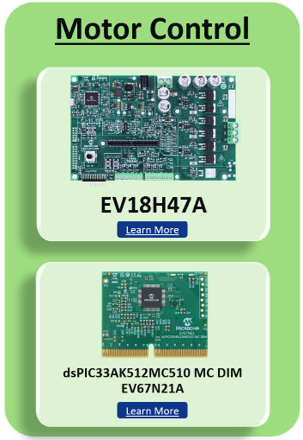

◆モーターコントロール向け評価ボード
【ベースボード】： MCLV-48V-300W 開発ボード（EV18H47A）
【プラグインモジュール】： dsPIC33AK512MC510 MC DIM（EV67N21A）等
ブラシレスDC（BLDC）モーターや永久磁石同期モーター（PMSM）などの実駆動評価を行うための環境です。専用のモーター制御用モジュール（MC DIM）をMCLVベースボードに組み合わせることで、高速なベクトル制御（FOC）や、BiSSエンコーダ、QEIなどの高度な位置センシング機能を実機ですぐに検証できます。
＞＞メーカーの製品紹介ページはこちら

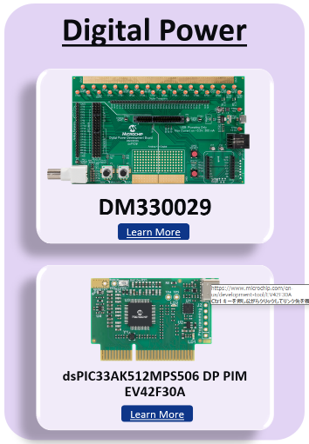

◆デジタル電源向け評価ボード
【ベースボード】： デジタル電源開発ボード（DM330029）
【プラグインモジュール】： dsPIC33AK512MPS506 DP PIM（EV42F30A）等
データセンター用電源やEV用充電器などのデジタル制御電源回路の評価環境です。デジタル電源開発ボードに専用のPIMを装着することで、dsPIC33Aが誇る最小78 psの超高解像度PWMや、高速オペアンプ、5 nsの超高速コンパレータを組み合わせた過電流保護などのループ動作を安全に評価できます。
＞＞メーカーの製品紹介ページはこちら

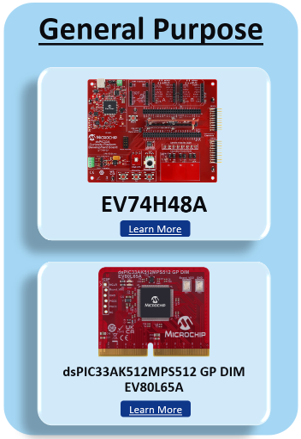

◆センサーアプリケーション向け評価ボード
【ベースボード】： dsPIC33A Curiosity開発ボード（EV74H48A）
【プラグインモジュール】： dsPIC33AK512MPS512 GP DIM（EV80L65A）等
流量計や圧力・温度センサーなどの高精度アナログセンシング、および静電容量式タッチ制御の評価環境です。共通のCuriosity開発ボードにGP DIMモジュールを装着することで、内蔵された12-bit 40 MSPS高速ADCや、CPUから自律して動作する「内蔵タッチコントローラ（ITC）」による高度なジェスチャ・液面センシングをスムーズに開発できます。
＞＞メーカーの製品紹介ページはこちら
※ MATLABおよびSimulinkは、The MathWorks, Inc.の登録商標です。
※ その他記載されている会社名、製品名およびロゴマークは、各社の登録商標または商標です。
