商品基礎情報

特徴
LEMO、BNCそれぞれの駆動電源に対応

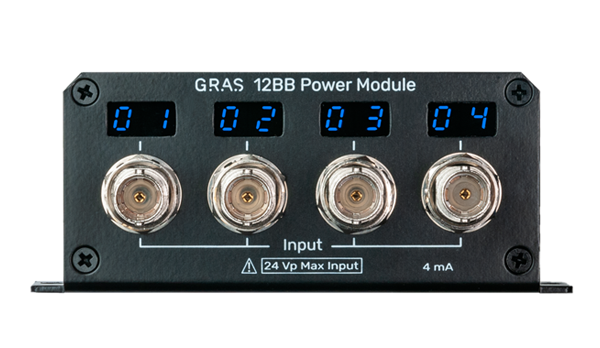

4ch CCPパワーモジュール 12BB

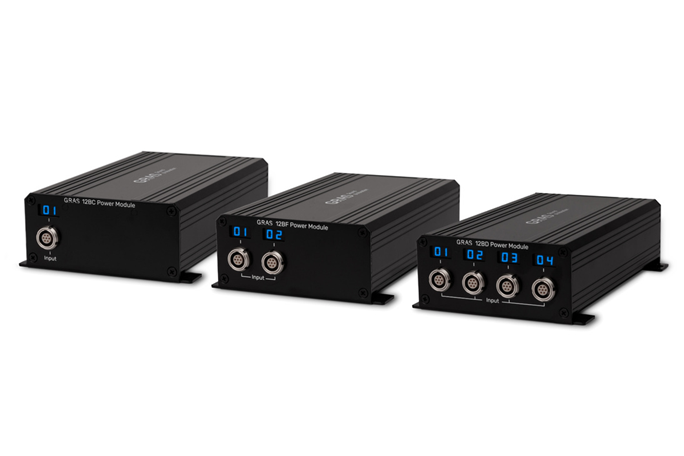

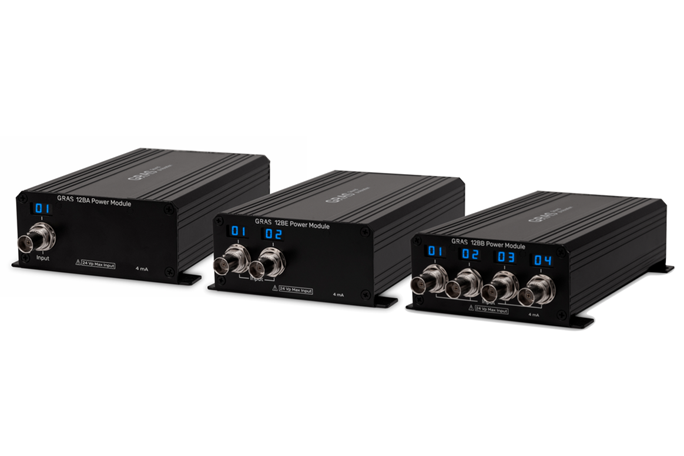

12BXシリーズは全6品番ご用意しており、それぞれチャンネル数、供給電源方式が異なります。チャンネル数は1ch、2ch、4chと最適なチャンネル数を選択しやすくなっています。複数のパワーモジュールを同時に使用できます。またマイクロホンへの供給電源はLEMOタイプ向けの200Vの印加電圧と、BNCタイプ(CCP)向けの定電流電源をご用意しています。
12BXを駆動させるためには、USBバスパワーで駆動します。PCやUSB電源アダプタ、モバイルバッテリーなどから給電することができますので、手軽に使用することができます。
USBケーブルでPCに接続し、Audio Precision社 APxオーディオアナライザーが接続しているPCに接続すると、TEDS対応のマイクロホンのTEDSデータへアクセス可能です。もしくはソフトウェアGRAS Mic Power Module AppをインストールしたPCに接続いただくと、TEDSデータへアクセスができます。TEDS0.9とTEDS1.0に対応しています。
生産ラインなどでは、このTEDSデータが校正値の代わりとして、使用されるケースがありますが、研究開発の用途では、ピストンホンや音響校正器などを使用して、マイクロホン感度を測定することを推奨いたします。
ハードウェアデザイン
パワーモジュール前面にはLEDディスプレイがあり、各LEDディスプレイでマイクロホン入力チャンネルを識別することができます。ディスプレイを確認することで、TEDSデータへアクセルする際に、適切なマイクロホンを選択できます。表示される数字は、ソフトウェアGRAS Mic Power Module AppもしくはAudio Precision社 APx500ソフトウェアを使用している場合のみ表示されます。表示される数字は測定チャンネルを表しており、チャンネルが確定するまでは「-」と表示されます。

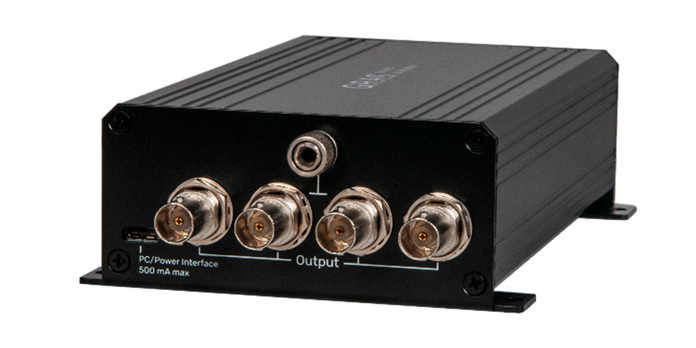

パワーモジュールのグラウンドラグをAPxオーディオアナライザなどの測定器のグランドを低い抵抗のグラウンドストラップへ接続することで性能が向上する可能性があります。パワーモジュールには4つの取付けタブがあり、別売りのラッククレードルを使用することで、ラックマウントにて使用することも可能です。

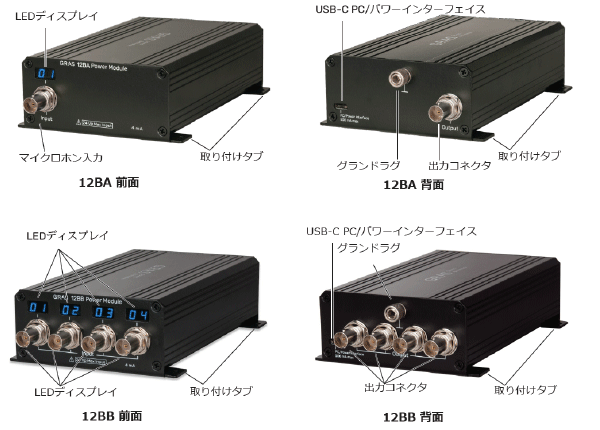

12BXハードウェア説明
仕様
型番 | 12BA | 12BE | 12BB | 12BC | 12BF | 12BD |
---|---|---|---|---|---|---|
チャンネル | 1ch | 2ch | 4ch | 1ch | 2ch | 4ch |
マイクロホンへの電源供給 | +24V @4mA | 200V | ||||
駆動電源 | USB +5V, 500mA | |||||
動作温度範囲 | 0℃~+45℃ | |||||
サイズ | 108mm×44.2mm×193.8mm | |||||
重さ | 397g | 435g | 510g | 390g | 425g | 494g |
入力コネクタ | BNC | LEMO7ピン | ||||
出力コネクタ | BNC |
