Luminus 表面実装向け白色LED
商品基礎情報

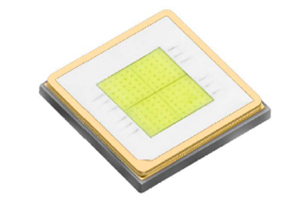

Luminus SFTシリーズ（フラットトップ、ウインドウレス型)
＜製品特長＞
・ウインドウレスのフラットトップ構造の採用により、光学設計の小型化、光学効率の改善が可能
・狭いビーム角度、長いビーム距離を実現する効率的なビーム形状形成のため理想的な小さな発光角度と高光束密度
・優れた均一性を備えた発光面・蛍光体により、ビームパターンの重要な照明アプリケーションに最適
・低熱抵抗による業界トップクラスの長寿命設計・高信頼性を確保
| Model | サイズ | 出力 | 最大動作電流 | 色温度 | ||
 |
SFT-40-WｘH | 5.0 x 5.0 (mm) |
774-905 lm (@4 A) |
4A | 2700K,3000K (CRI > 65) |
データシート |
 |
SFT-40-WxS | 5.0 x 5.0 (mm) |
2128-2411 lm (@8 A) |
8A | 5000K,5700K (CRI ≧70) 6500K (CRI ≧65) |
データシート |
 |
SFT-70X-WxS | 5.0 x 5.0 (mm) |
3494-4025 lm (@7 A) |
7A (6V) 3.5A (12V) |
5000K,5700K (CRI ≧70) 6500K (CRI ≧65) |
データシート |
Luminus SSTシリーズ (半球レンズ型)
＜製品特長＞
・室内外での指向性照明に適した高効率白色LED
・光強度を最大化し、ビーム形状形成のための光学部品サイズを小さくするのに理想的な小さな発光角度と高光束密度
・phosphor-on-chip技術により、色温度の角度均一性、高いビーム品質を実現
・高輝度でより長いビーム距離を実現する丸形エミッター型をラインナップ(SST-12)
・用途に応じたCRI/CCTオプション、CRI 65～95 / CCT 2700～7500K
・低熱抵抗により効率良く冷却ができるため、長寿命設計・高信頼性を確保
・SMDタイプで最大3000lm超を実現（SST-70X）
・高い色品質による均一性と安定性 (LEDの経年劣化時における色安定性)
・大量供給にも対応可能な量産体制による優れたコストパフォーマンス
| Model | サイズ | 出力 | 最大動作電流 | 色温度 | ||
 |
SST-12-WH Gen 2 |
3.45 x 3.45 (mm) |
332-448 lm (@1.5 A) |
1.5A | 2700K, 3000K, 3500K, 4000K (CRI>95) |
データシート |
 |
SST-12-WS Gen 2 |
3.45 x 3.45 (mm) |
781-877 lm (@2.4 A) |
2.4A | 5000K, 5700K, 6500K (CRI≧65) |
データシート |
 |
SST-12-WxS | 3.45 x 3.45 (mm) |
700-797 lm (@2.4 A) |
2.4A | 5000K, 5700K, 6500K (CRI≧65) |
データシート |
 |
SST-12-WxH | 3.45 x 3.45 (mm) |
324-395 lm (@1.5 A) |
1.5A | 2700K, 3000K, 3500K, 4000K (CRI≧95) |
データシート |
 |
SST-20-WE | 3.45 x 3.45 (mm) |
1050-1147 lm (@3 A) |
3A | 4000K, 5700K, 6500K (CRI>70) |
データシート |
 |
SST-20-WF | 3.45 x 3.45 (mm) |
672-780 lm (@2 A) |
2A | 3000K, 4000K, 5000K, 5700K, 6500K (CRI>80) |
データシート |
 |
SST-20-WG | 3.45 x 3.45 (mm) |
559-658 lm (@2 A) |
2A | 4000K, 5000K, 5700K (CRI>90) |
データシート |
 |
SST-20-WH Gen 2 |
3.45 x 3.45 (mm) |
468-621 lm (@2 A) |
2A | 2700K, 3000K, 3500K, 4000K (CRI>95) |
データシート |
 |
SST-20-WS Gen 2 |
3.45 x 3.45 (mm) |
1037-1224 lm (@3 A) |
3A | 5000K, 5700K, 6500K (CRI≧65) |
データシート |
|
SST-20-WxS | 3.45 x 3.45 (mm) |
983-1184 lm (@3 A) |
3A | 5000K, 5700K, 6500K (CRI≧65) |
データシート |
 |
SST-20-WxH | 3.45 x3.45 (mm) |
426-554 lm (@2 A) |
2A | 2700K, 3000K, 3500K, 4000K (CRI≧95) |
データシート |
 |
SST-25-WES | 3.55 x 3.55 (mm) |
1394-1558 lm (@3.75 A) |
3.75A | 5000K,5700K (CRI ≧70) 6500K (CRI ≧65) |
データシート |
 |
SST-40-WxS | 5.0 x 5.0 (mm) |
1758-2110 lm (@6 A) |
6A | 5000K, 5700K, 6500K (CRI≧65) |
データシート |
 |
SST-70X-WxS | 5.0 x 5.0 (mm) |
2934-3380 lm (@5.25 A) |
5.25A | 6500K (CRI ≧65) | データシート |
Luminus SBTシリーズ（フラットウインドウ型)
＜製品特長＞
・均一な発光面積9mm2の大型モノリシックチップ
・非常に高い光出力：単一チップから18Aで最大5,400ルーメン
・エタンデュ制限アプリケーションにおける光結合に最適なフラットウインドウ型
・高熱伝導パッケージ – 接合部からケースまでの熱抵抗 わずか 0.35°C/W
・コンパクトな 10 x 11 mm2 絶縁表面実装パッケージ
| Model | サイズ | 出力 | 最大動作電流 | 色温度 | ||
 |
SBT-90-W Gen 2 |
10 x 11 (mm) |
2780-3200 lm (@9 A) |
18 A | 5700K,6000K (Standard CRI typ.70) |
データシート |
Luminus SST&SFT/SBTシリーズ白色LEDの主な用途
＜主な用途＞
高性能な照明装置やビームパターン・ビーム品質が重要な用途に最適
・ポータブル照明
・自転車用ライト
・太陽光発電エネルギーを利用したソーラー照明や蓄電システム
・自動車用補助照明
・屋内用指向性照明 (壁面照明、スポットライト、トラック照明など)
・屋外・道路照明
・舞台・スタジオ照明
・マシンビジョン
・ファイバーカップリング：計装、医療、工業用
