拡大するUV-LEDの利用 （接着剤・樹脂・印刷インクなどの硬化および広範な用途への広がり）
UV-LEDは、ここ数年で高効率化が進展し、コストも大幅に削減されてきました。これらの傾向により、UV-LEDを用いた硬化は主流となり、ほとんどのLEDは1～2A/mm2で駆動されるようになりました。同時にUV-LEDの高出力を必要とするAdditive Manufacturing(3Dプリンティング)のような新しいアプリケーションも出現し始めています。新しいアプリ ケーションに対応し、従来のアプリ ケーションのシステム速度を向上させるために、Luminus Devices社は最大4A/mm2で動作可能な UV-A LEDを開発しました。今回、UV-LEDの現状を利用例を挙げて紹介します。
商品基礎情報
UV-LEDを利用した事例
UV-LEDの高効率化・高出力化が進展し、その利用も拡大しています。
紫外線はその波長と光強度により、広範な用途に利用されています。
【波長と主な用途例】
340, 365, 385, 395, 405, 415 nm：硬化、3Dプリンティング、露光、植物育成、ライフサイエンスなど
285 & 310 nm：植物育成やフォトセラピーなど
265 & 275 nm：空気清浄、水質浄化、表面除菌など
UV-LEDは、性能向上とコストの削減により、まず硬化用途向けでの採用が進み、インクジェットプリンタなど印刷分野へも進展してきました。さらなる効率と出力密度の向上に伴い、露光分野や医療用途、3Dプリンティングなど新しい用途へ採用が進んでいます。またコロナ禍による除菌のニーズとLEDの高出力化と相まって、除菌用途での需要も拡大しつつあります。
LEDを使用するメリットと課題
従来のUVランプと比較して、UV-LEDはより小型で、消費電力を抑えることができます。そのため一部用途で、UVランプからUV-LEDへの置き換えが進んでいます。
【UVランプに代えてUV-LEDを採用するメリット】
・低消費電力（消費電力を抑え、瞬時点灯・瞬時消灯可能）
・熱ダメージ低減（UVランプと比べて熱の発生が少ない）
・長寿命（一般にランプより長寿命のため、省メンテナンスが図れる）
・小型・軽量化（発光面積が小さく、設計自由度が高い）
・低環境負荷（水銀など環境負荷の大きい物質を含んでいない）
UV-LEDを用いた硬化は主流となりつつあり、ほとんどのLEDは1～2A/mm2で駆動されるようになりました。しかし、放射照度(W/mm2) や線量(J/mm2) を向上させるために、より高いUVパワーが要求され続けています。照射量と線量の増加は、硬化システムや3Dプリンティングのシステム速度やスループットの向上に直結するもので、新しいアプリケーションをサポートするために不可欠な要件となっています。

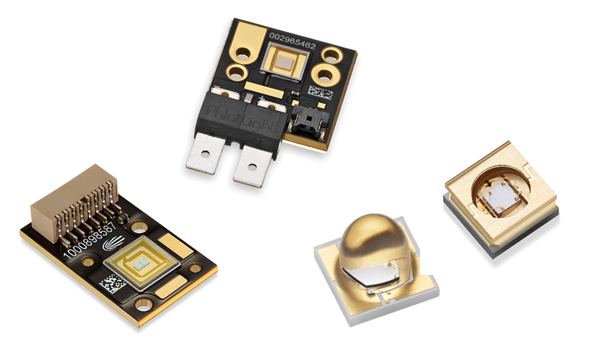

Luminus Devices社のUVA-LEDの特徴
Luminus Devicesの最新世代のUV-A LEDは、4A/mm2という高い電流密度で動作可能で、これは市場で市販されているLEDの中でトップレベルの電流密度です。これらの次世代LEDは非常に信頼性が高く、4A/mm2では2A/mm2で駆動するLEDよりも最大で74%高い出力が可能になります。UV-ALEDの出力が大幅に向上したことで、硬化などの従来の用途に大きなメリットがあり、さらに、Additive Manufacturing(3Dプリンティング)や露光用途など新しいアプリ ケーショ ンへの採用が進んでいます。
【Luminus Devices社の最新世代UV-A LEDの特徴】
・業界をリードする電流密度：最大動作4A/mm2まで動作
・4+W/チップ、既存技術と比較して74%高いUV出力
・365nm、385nm、395nm、405nm、415nmで利用可能（製品によりますので、詳細はお問合せください）

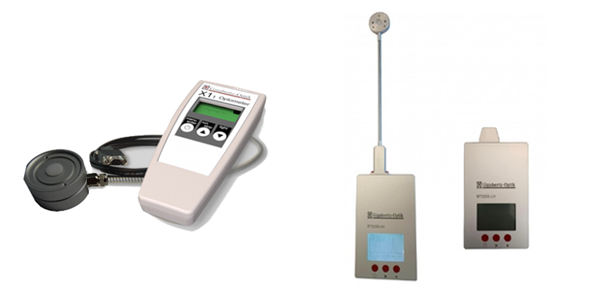

放射照度と線量測定をサポートするポータブルUV放射計
UV硬化や除菌などへの照射条件の確認や光源特性評価に、ギガヘルツオプティック社のパワーメータをご利用ください。さまざまな波長に対応する受光器を取り揃えておます。
