Cube LEDの特長

Luminus社のCube™ (キューブ)LEDは、コンパクトな設置面積で広い放射角を提供するユニークな LED です。 1.6mm x 1.6mm のパッケージは 135 度の発光角で発光するため、設計者は新しいオプションとして、多くの照明の問題を解決できます。 広い発光角により、Energy Starに準拠するランプからの置き換えに対応しており、ライン照明と面照明の両方において、均一性の向上に寄与します。 高いルーメン密度を備えた小型パッケージ サイズは、革新的な光学ソリューションを柔軟に開発することができる「点光源」を作り出します。 Luminus Cube は、高い効率や色の再現性といった、Luminus 製品の持つ特徴をさらに進化させています。 Luminus LED は、 色の品質、発光効率、および信頼性にとって正しい選択です。
関連商品・技術情報
商品基礎情報
Luminus Cube LEDの主な特長
- 広視野角: 135 度
- 最大動作入力電力:1.63W
- コンパクトサイズ:1.6mm x 1.6mm
- 高効率: 1 ワットあたり最大 143 ルーメン
- 幅広いCCT(色温度)選択: 1800K-6500K
- 3V または 6V の電圧対応
- 自動実装装置対応
- 赤外線リフローはんだプロセスに対応
- RoHs および REACH 準拠
- 独自構造でブルーライトのリークゼロ
- R・G・Bのカラー製品もラインアップ

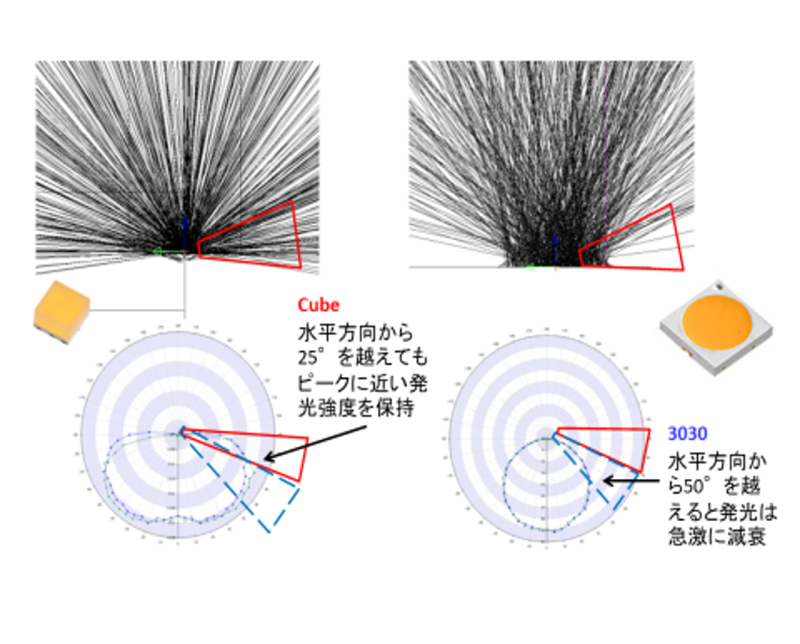

Cube サイド発光の優位性

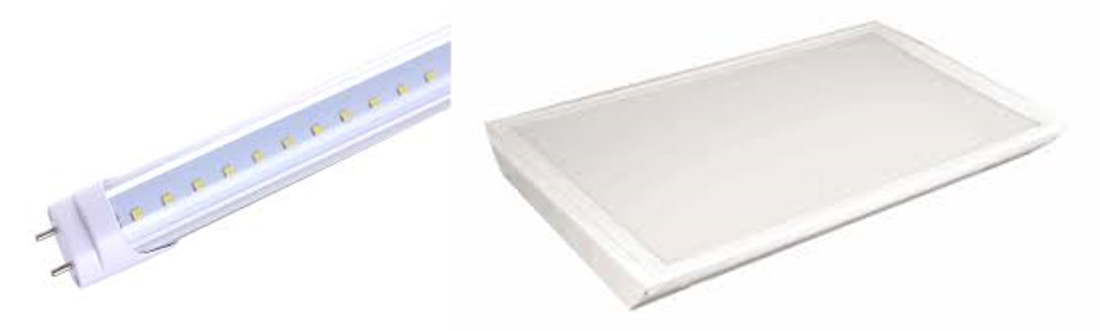

Cube LED利用の優位性 リニア照明 & パネル照明向け
Cube の広い視野角により、従来のミッドパワー LED と比較して、LED 間の間隔を最大 50% 広げることが可能。
- リニア 照明 (T8 電球など) で均一性を維持しながら、使用する LED を ~30% 削減
- パネル照明では、~50% 使用LEDを削減
- さらにフレキシブルな設計対応:
- よりスリムなパネル (ミキシングに必要な奥行きが少ない)
- 拡散の削減(高い光学系システム効率)
- プリント回路基板の削減または小型化 (面積/コストおよび重量の削減)

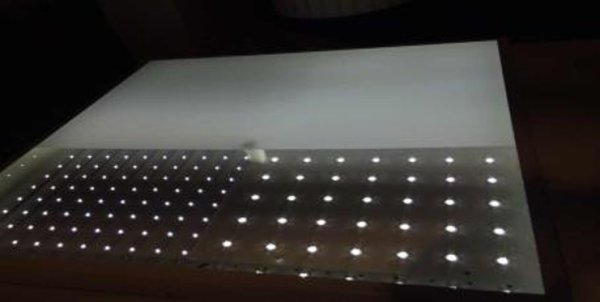

Cube LEDを利用したパネル照明
Cube LEDの効果的な利用配置で、パネル照明におけるLED利用数を節減可能。
写真左側には従来のミッドパワ LED を配列。LED 間の間隔は 1 インチ。
右側にはCubeを1.5インチ間隔で配列。
同じディフューザーを使用し、LED からディフューザーまでの深さも同じにして比較すると、両側で同じ明るさと均一性を実現。
LED は PCB ストリップに実装 して比較 (左側 10 個使用、右側7 個使用 – 30% 節約)
Cube LEDのフレキシブルな設計対応は、他にも新しいオプションをご提供。
- スリムなデザインのパネルのために厚さを低減
- より透明な拡散板を使用することにより、より高い光学システム効率を実現
Cube 白色LEDラインアップ
製品イメージ | パッケージタイプ | 電圧 (V) | 電流値(mA) | 投入電力(W) | Flux(照度) 3000K 80CRI (lm) |
発光効率 lm/W 3000K 80CRI |
データシート |
![]() |
MP-1616-1103 | 3.0 | 150 | 0.45 | 62 | 138 | Datasheet |
![]() |
MP-1616-2103 | 6.0 | 150 | 1.0 | 118 | 131 | Datasheet |
Cube カラーLEDラインアップ
製品イメージ | パッケージタイプ | カラー(波長帯) | サイズ | 電圧 (V) | 電流値(mA) | 輝度 (lm) | データシート |
![]() |
MP-1616-2103-RB | Royal Blue (455-460nm dominant) | 1.6 x 1.6 mm | 6 V | 150 mA | 20 lm | Datasheet |
MP-1616-2103-PG | Phosphor Green (525-540nm dominant) | 1.6 x 1.6 mm | 6 V | 150 mA | 138 lm | Datasheet | |
MP-1616-2103-PR | Phosphor Red (620-630nm dominant) | 1.6 x 1.6 mm | 6 V | 150 mA | 139 lm | Datasheet |
