照明用COB

新しい世代：標準効率152lm/W超を達成
最も豊富な発光面（LES）、動作電力範囲、および光色品質の選択肢から、高いルーメン効率を実現する一般照明・指向性光源

製品イメージ	製品ファミリー	LES (mm)	基板サイズ(ｍm)	電力範囲(W)	光束範囲(lm), @3000K, 90CRI	データシート

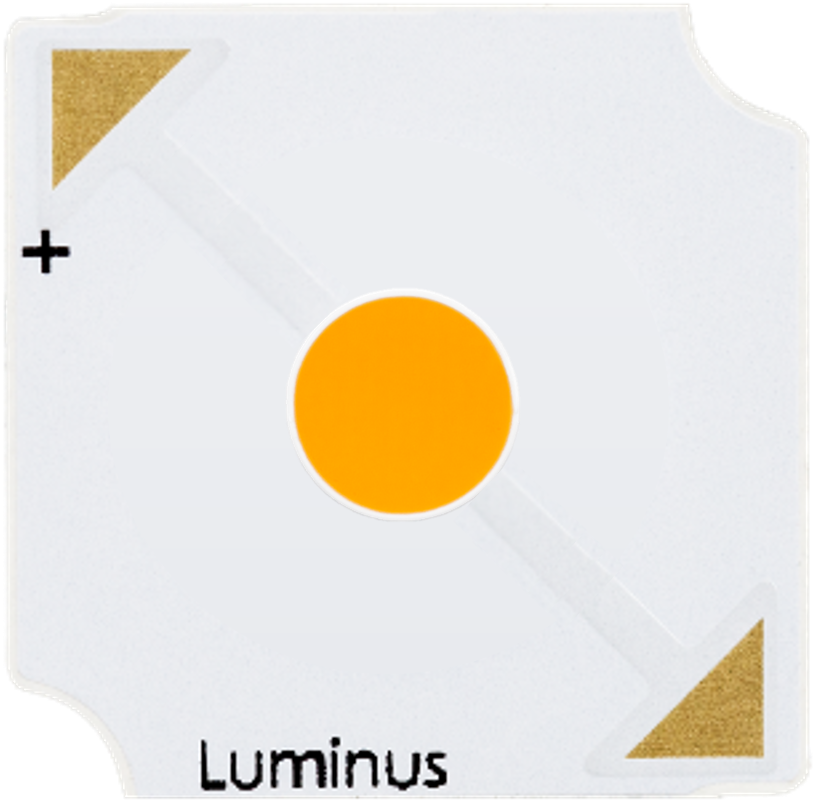

	CXM-4	4.5	13.5×13.5	4～14.5	475～1330	Datasheet

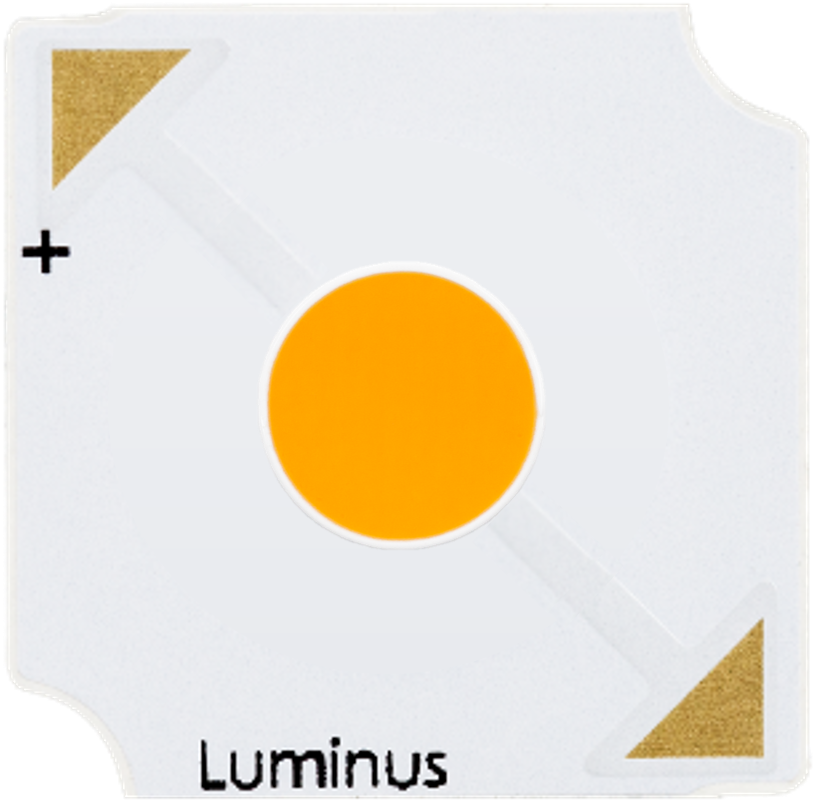

	CXM-6	6.3	13.5×13.5	5～15	690～1655	Datasheet

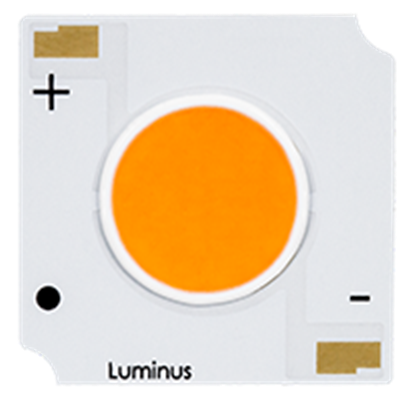

	CLM-9	9.8	13.5×13.5(TC) 15.0×15.0(TA)	8.2～29	1205～3375	Datasheet

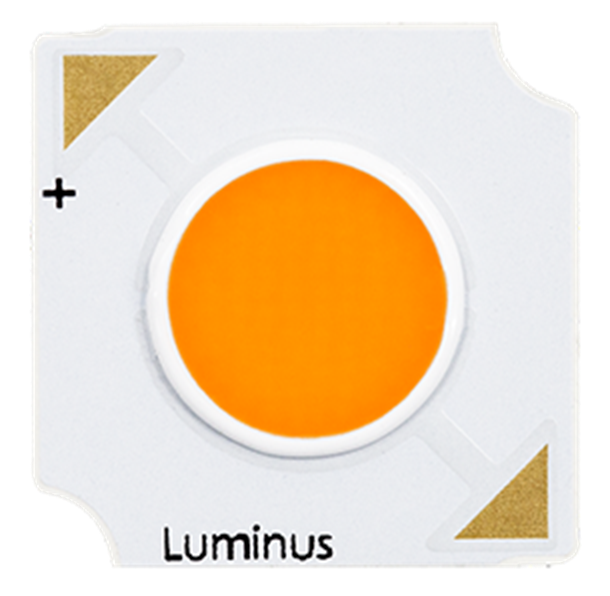

	CXM-9	9.8	13.5×13.5(TC) 15.0×15.0(TA)	12～37.5	1710～4445	Datasheet
	CXM-11	11.6	19.0×19.0(TC) 18.5×18.5(TA)	14.5～44.5	2185～5245	Datasheet
	CIM-14	14.5	19.0×19.0	14.9～44.5	2200～5280	Datasheet
	CLM-14	14.5	19.0×19.0	16.4～58.2	2480～6945	Datasheet
	CXM-14	14.5	19.0×19.0(TC) 18.5×18.5(TA)	24～67.9	3450～7935	Datasheet
	CGM-14	14.5	19.0×19.0	30～83.1	4285～9855	Datasheet
	CXM-18	17.5	28.0×28.0	26.5～84	4085～10620	Datasheet
	CIM-22	22.0	28.0×28.0	33～98	5105～12250	Datasheet
	CLM-22	22.0	28.0×28.0	34.5～117	5485～15360	Datasheet
	CXM-22	22.0	28.0×28.0	52～177	8100～21060	Datasheet
	CGM-22	22.0	28.0×28.0	81～195	11940～24360	Datasheet
	CXM-32	32.8	38.0×38.0	120～310	18720～39300	Datasheet

標準効率160lm/W超を達成、一般照明・指向性光源
最も豊富な発光面（LES）、動作電力範囲、および光色品質の選択肢から、高いルーメン効率を実現
高効率を実現する狭帯域赤色蛍光体を使用

製品イメージ	製品ファミリー	LES (mm)	基板サイズ(ｍm)	電力範囲(W)	光束範囲(lm), @3000K, 90CRI	データシート
	CXM-4	4.5	13.5×13.5	4.9～7.7	505～810	Datasheet
	CXM-6	6.3	13.5×13.5	5.0～7.5	770～1230	Datasheet
	CLM-9	9.8	13.5×13.5(TC) 15.0×15.0(TA)	8.2～15.0	1300～2080	Datasheet
	CXM-9	9.8	13.5×13.5(TC) 15.0×15.0(TA)	12.0～19.0	1825～2550	Datasheet
	CXM-11	11.6	19.0×19.0(TC) 18.5×18.5(TA)	15.0～22.7	2350～3300	Datasheet
	CLM-14	14.5	19.0×19.0(TC) 18.5×18.5(TA)	16.5～30.3	2660～4260	Datasheet
	CXM-14	14.5	19.0×19.0(TC) 18.5×18.5(TA)	24.1～34.3	3795～4930	Datasheet
	CXM-18	17.5	28.0×28.0	26.5～46.0	4505～7210	Datasheet
	CLM-22	22.0	28.0×28.0	35.2～60.0	5945～9510	Datasheet
	CXM-22	22.0	28.0×28.0	52.0～90.5	8880～14200	Datasheet

最高性能の一般照明・指向性光源
最も豊富な発光面（LES）、動作電力範囲、および光色品質の選択肢から、高いルーメン効率を実現します。

製品イメージ	プロダクトタイプ	LES (mm)	基板サイズ(ｍm)	出力帯(W)	Flux（照度) 3000K 90CRI (lm)	データシート
	CXM-3(Pico-COB)	3.5	13.5 * 13.5	2.75 – 7.7	290 – 600	Datasheet
	CXM-4(Pico-COB)	4.5	13.5 * 13.5	4.0 – 15.7	440 – 1150	Datasheet
	CXM-6	6.3	13.5 * 13.5	5 – 17.1	700 – 1800	Datasheet
	CIM-9	9.8	13.5 * 13.5	6.1 – 19.8	800 – 2000	Datasheet
	CLM-9	9.8	13.5 * 13.5	8.3 – 34.4	1100 – 3300	Datasheet
	CXM-9	9.8	13.5 * 13.5 (AC) 15 * 15 (AA)	12.1 – 41.9	1600 – 4300	Datasheet
	CXM-11	11.6	19 * 19	15.1 – 49.3	2000 – 5100	Datasheet
	CIM-14	14.5	19 * 19	15.3 – 50.1	2100 – 5300	Datasheet
	CLM-14	14.5	19 * 19	16.6 – 68.7	2300 – 6900	Datasheet
	CXM-14	14.5	18.5 * 18.5 (AA) 19 * 19 (AC)	24.1 – 75.6	3300 – 8100	Datasheet
	CGM-14	14.5	19 * 19	30.4 – 86.3	4000 – 9200	Datasheet
	CXM-18	17.5	21.5 * 21.5	26.8 – 93.8	3700 – 10000	Datasheet
	CIM-22	22	28 * 28	33.2 – 112.5	4600 – 12100	Datasheet
	CLM-22	22	28 * 28	32.5 – 131.5	5000 – 14200	Datasheet
	CXM-22	22	28 * 28	52.3 – 198.7	7300 – 20700	Datasheet
	CGM-22	22	28 * 28	81.1 – 225.7	10800 – 24700	Datasheet
	CXM-32	32	38 * 38	122.9 – 284.8	16400 – 30900	Datasheet

・スムースホワイトシリーズ(Smooth White Series)：ハロゲンランプに合わせたスペクトル、低い青色光成分
・サルーシリーズ(Salud Series)：人間中心の光源を実現するため、高いメラノピック/明所視（M/P）比率性能を提供するよう設計

製品イメージ	製品ファミリー	LES (mm)	基板サイズ(ｍm)	電力範囲(W)	スムースホワイト		サルー
					光束 @3000K, 85℃	データシート	光束 @3000K, 85℃	データシート
	CXM-6	6.3	13.5×13.5	5.2	530	Datasheet	530	Datasheet
	CXM-9	9.6	13.5×13.5	12.2	1285		1310
	CLM-11	11.7	19.0×19.0	15.2	1680		1630
	CXM-14	14.3	19.0×19.0	24.5	2665		2590
	CXM-22	22	28.0×28.0	36.2	4020		4235

Luminus社のSensus™およびXtreme Sensus™ COBシリーズは、暖かく純粋な白色光と、より鮮やかな光色を実現するため、BBL（黒体軌跡）よりも下の領域を特にターゲットとしています。最も一般的な商業色点である3000Kを中心に設計されたSensus製品は、最低CRI80を達成しつつ、特に赤色において、人間の目に、よりくっきりとした白色とより生き生きとした光色を提供します。

製品イメージ	製品ファミリー	LES (mm)	データシート
			Sensus™	Xtreme Sensus™
	Gen 4	全て	Datasheet
	Gen 3	全て	Datasheet
	Gen 2	全て	Datasheet	−
	Gen 1	全て	Datasheet	−

【特長】

• ホスピタリティおよび小売用途に最適な演色性の高い暖かい色温度
• 2ステップSDCMカラーコントロール仕様
• Accu White テクノロジーでミニマム90CRI またはTyp97 CRI
• 幅広い LES 直径とルーメン出力
• ULおよびIEC認定。RoHs、REACH に準拠
• 優れた発光均一性と色の一貫性
• 優れた長期の色安定性
• 均一な熱拡散のための優れた熱伝導率

【ハイライト】

• 均一な温白色と鮮やかな色彩
• 照明デザイナーが好むBBL のすぐ下にある独自の色調
• 長期にわたる優れた色安定性とルーメン維持
• 消費電力を削減するための高効率

製品イメージ	プロダクトタイプ	LES (mm)	基板サイズ(ｍm)	出力帯(W)	Flux（照度) 3000K 90CRI@85℃ (lm)
	CXM-4	4.5	13.5 * 13.5	4.0	425
	CXM-6	6.3	13.5 * 13.5	5.0	645
	CXM-9	9.8	13.5 * 13.5 (AC) 15 * 15 (AA)	12.1	1,520
	CXM-14	14.5	19 * 19	24.1	3,105
	CLM-22	22	28 * 28	35.2	4,820

【特長】

• 高ルーメン密度 >7,000 lm/cm2
• 高電流および最大 Tc=120°C でルーメン値と色の安定性を長期間維持する、確固たる技術
• 幅広いCCTとCRIの選択範囲：10° スポットで >35,000 cd
• Accu Whiteテクノロジーで高演色性。ほとんどのCCTで、CRI Min 95, Typ97対応
• ３ステップSDCM カラー ビニング標準対応、２ステップも対応可能
• 優れた発光均一性と色の一貫性
• 優れた長期の色安定性
• 均一な熱拡散のための優れた熱伝導率
• RoHs、REACH に準拠

【ハイライト】

• Liuminus Gen4 COB のすべての色調とより高いルーメン密度
• 高いルーメン密度により、より小さな光学系およびより小さなビームスポットが可能
• メタルハライド光源のルーメン出力を再現

製品イメージ	プロダクトタイプ	LES (mm)	基板サイズ(ｍm)	出力帯(W)	Flux（照度) 3000K 80CRI (lm)	データシート
	CHM-4-BH	4.5	13.5 * 13.5	7.5 – 13.7	775 – 1350	Datasheet
	CHM-6-BH	6.3	13.5 * 13.5	15.2 – 27.2	1560 – 2570	Datasheet
	CHM-9-BH	9	19 * 19	24.3 – 57	2840 – 5250	Datasheet

各詳細情報
