調光・調色/ダイナミックCOB LEDラインアップ

Luminus社のダイナミックCOB LEDシリーズは、1つのパッケージ上に色温度の異なる2種のLEDチップを配列したCOBモジュールです。照度の変化と連動して色温度を変化させることが可能な、1チャンネルのWarm Dimming モジュールと、1つのパッケージで照度と色温度をそれぞれ制御可能な2チャンネルのCCT Tunable モジュールがあります。
関連商品・技術情報
商品基礎情報

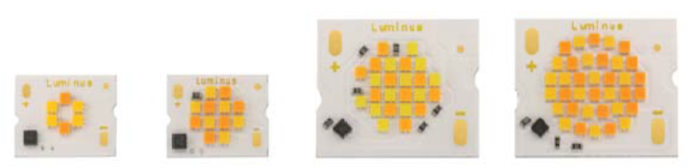

Warm Dimming (調光調色連動型COB) ラインアップ
Luminus社のウォーム調光モジュールは、先進的なカラーエンジニアリングと独自のIC技術を活用し、従来の電球が持つ自然な「ウォーム調光」の挙動を精密に再現することで、LED技術の新たな基準を打ち立てます。
3000Kから1800K、または2700Kから1800KへのシームレスでダイナミックなCCT(色温度)シフトにより、これらのモジュールは居心地の良い、人間中心の環境を創り出します。Luminus社の業界をリードする混色技術は、比類ない光の均一性を保証し、完璧な照明の一貫性をもたらします。また、独自のIC回路は、低調光から最大輝度まであらゆるレベルで、精緻な調光制御とフリッカー(ちらつき)のない性能を提供します。
ハロゲンランプのような調光カーブ(-DWZ1)とリニアスタイルの調光カーブ(-DWZ2)の両方、そして2つのCCT範囲の選択肢を提供する唯一のLEDサプライヤーとして、Luminusは多様なアプリケーションに対して比類ない柔軟性を提供します。85℃で工場試験が行われ、L90が36,000時間超の定格を持つこれらのモジュールは、要求の厳しいアプリケーションにおいて、効率性、信頼性、そしてDLC Premium認証を保証します。
ラインアップ
製品イメージ | 型番 | 光変換効率 @85℃ |
標準光束 @85℃ |
CRI(min) | 最大輝度時のCCT (相関色温度) |
最大輝度時の 公称電力 |
データシート |
![]() |
CDM-6-3018-90-18-DWZ1/2-F3-3 CDM-6-3020-90-18-DWZ1/2-F3-3 |
最大119 lm/w | 最大1080 lm | 90 | 3000 K | 10.8 W | Datasheet |
![]() |
CDM-6-2718-90-36-DWZ1/2-F3-3 CDM-6-3018-90-36-DWZ1/2-F3-3 CDM-6-3020-90-36-DWZ1/2-F3-3 |
最大103 lm/w | 最大1060 lm | 90 | 3000 K | 10.8 W | |
![]() |
CDM-9-2718-90-36-DWZ1/2-F3-3 CDM-9-3018-90-36-DWZ1/2-F3-3 CDM-9-3020-90-36-DWZ1/2-F3-3 |
最大124 lm/w | 最大1350 lm | 90 | 3000 K | 12.6 W | Datasheet |
![]() |
CDM-14-2718-90-36-DWZ1-F3-3 CDM-14-3018-90-36-DWZ1-F3-3 CDM-14-3020-90-36-DWZ1-F3-3 |
最大125 lm/w | 最大2768 lm | 90 | 3000 K | 25.2 W | Datasheet |

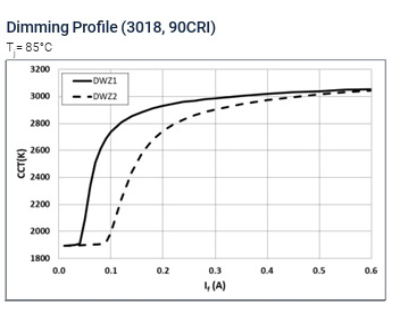

Dimming Profileの例(左の図)
●2つのCCTレンジで調色
3000K → 1800K
●2つの調光曲線から選択
・DW01(ハロゲンライク)
・DW02(リニアスタイル)

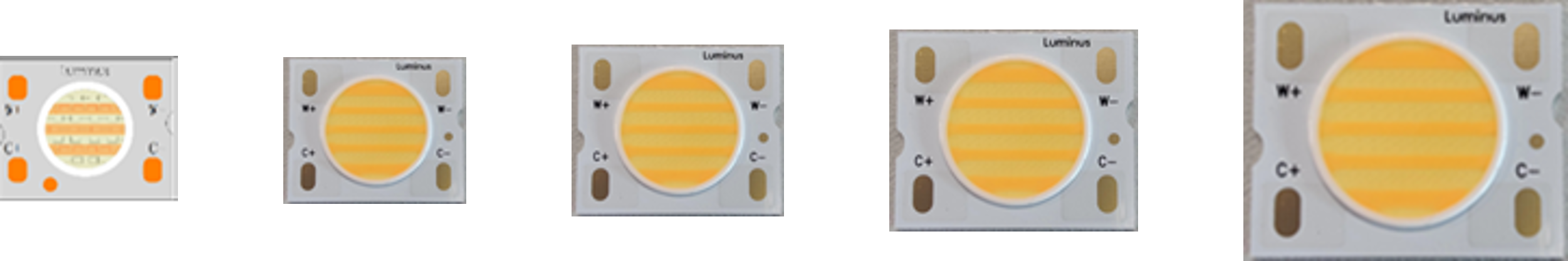

CCT Tunable(Gen2) (調光調色モジュールラインアップ)
Luminus は最近、第 1 世代のポートフォリオを改良した Gen 2 CCT 調整可能 COB を発表しました。これらの Gen 2 ダイナミック COB は、マルチストライプ設計で設計された 90+ CRI の暖色と寒色の 2 つの独立したチャネルを備えており、優れた色混合と指向性照明用の高光束密度を実現します。お客様は、標準の二次光学系を使用して 10 ~ 40 度のシステムビーム角度を簡単に実現し、均一な色と優れた光品質を提供できます。6500K ~ 2700K の CCT 範囲と 3 SDCM 未満の一貫した白色光を備えたこれらの COB は、人間中心の照明、博物館や高級小売店、ホスピタリティ、概日照明などの商業および住宅用途に最適です。Gen 1 から Gen 2 へのスムーズな移行を可能にするために、Luminus は同じフットプリントを維持し、お客様が既存のエコシステムを使用できるようにしています。これらの製品は、長年にわたって 2 チャネル COB で一般的に使用されている業界標準の 12 x 15 mm および 20 x 24 mm のフットプリントを使用しているため、新規のお客様には、光学系、ホルダー、コネクタの大規模なエコシステムから選択することもできます。
型式 | 演色性CRI(min) | 標準電力 各チャンネル |
Cool White 色温度(CCT) |
標準 lm@Tj=85℃ |
標準電流値 各チャンネル |
標準電圧 各チャンネル |
Max. 電力 各チャンネル |
Warm White 色温度(CCT) |
標準 lm@Tj=85℃ |
データシート |
CTM-6-4018-90-36-TWD6-F3-3 | 90 | 5W | 4000K | 660lm | 150mA | 33V | 8W | 1800K | 420lm | Datasheet |
CTM-6-5022-90-36-TWD6-F3-3 | 90 | 5W | 5000K Salud |
590lm | 150mA | 33V | 8W | 2200K | 510lm | |
CTM-6-6527-90-36-TWD6-F3-3 | 90 | 5W | 6500K | 630lm | 150mA | 33V | 8W | 2700K | 550lm | |
CTM-9-4018-90-36-TWD6-F3-3 | 90 | 8W | 4000K | 1120lm | 250mA | 33V | 22W | 1800K | 690lm | |
CTM-9-5022-90-36-TWD6-F3-3 | 90 | 8W | 5000K Salud |
1005lm | 250mA | 33V | 22W | 2200K | 855lm | |
CTM-9-6527-90-36-TWD6-F3-3 | 90 | 8W | 6500K | 1065lm | 250mA | 33V | 22W | 2700K | 930lm | |
CTM-14-4018-90-36-TWD6-F3-3 | 90 | 24W | 4000K | 3315lm | 700mA | 33V | 30W | 1800K | 1940lm | |
CTM-14-5022-90-36-TWD6-F3-3 | 90 | 24W | 5000K Salud |
2775lm | 700mA | 33V | 30W | 2200K | 2375lm | |
CTM-14-6527-90-36-TWD6-F3-3 | 90 | 24W | 6500K | 3080lm | 700mA | 33V | 30W | 2700K | 2700lm | |
CTM-18-4018-90-36-TWD6-F3-3 | 90 | 30W | 4000K | 5600lm | 1200mA | 33V | 52W | 1800K | 3755lm | |
CTM-18-5022-90-36-TWD6-F3-3 | 90 | 30W | 5000K Salud |
4760lm | 1200mA | 33V | 52W | 2200K | 4160lm | |
CTM-18-6527-90-36-TWD6-F3-3 | 90 | 30W | 6500K | 5770lm | 1200mA | 33V | 52W | 2700K | 5080lm | |
CTM-22-4018-90-36-TWD6-F3-3 | 90 | 36W | 4000K | 6440lm | 1400mA | 34V | 59W | 1800K | 4400lm | |
CTM-22-5022-90-36-TWD6-F3-3 | 90 | 36W | 5000K Salud |
5740lm | 1400mA | 34V | 59W | 2200K | 5040lm | |
CTM-22-6527-90-36-TWD6-F3-3 | 90 | 36W | 6500K | 6480lm | 1400mA | 34V | 59W | 2700K | 6010lm |
